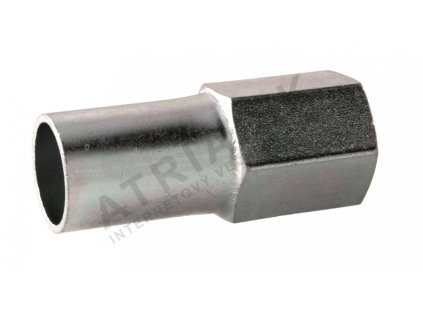

IVAR.IVC86 - PŘECHODKY - S VNITŘNÍM ZÁVITEM A JEDNÍM ZÁSUVNÝM KONCEM
Přechodky IVAR.IVC86 propojují lisovaný rozvod z uhlíkové oceli se závitovými armaturami, například s ventilem, čidlem nebo vypouštěcím kohoutem. Zásuvný konec se vloží do lisovací tvarovky a zalisuje, na druhé straně je vnitřní závit Rp. Pro trubky 15 mm jsou k dispozici závity 3/8" a 1/2", pro 18 mm a 22 mm pak 1/2" nebo 3/4". Tvarovky patří do lisovacího systému IVAR pro uhlíkovou ocel a používají se hlavně v uzavřených otopných soustavách. Při montáži dodržte hloubku zasunutí a použijte lisovací čelisti odpovídajícího profilu.
PŘECHODKA - S VNITŘNÍM ZÁVITEM A JEDNÍM ZÁSUVNÝM KONCEM
- PN 16, T = -20 °C až +85 °C - max. +120 °C
- přechodka s vnitřním závitem a jedním zásuvným koncem d × ZÁVIT
- účel použití: pro otopné systémy, sprinklerové trvale zavodněné systémy, tlakový suchý vzduch, inertní plyny a průmysl
- materiál: uhlíková pozinkovaná ocel
Poznámka: Neobsahuje látky, které omezují povrchový nátěr, netěsné není-li slisováno a s indikátorem zalisování do rozměru 54 mm.
Technický list – IVAR.IVC86 (PDF)
Návod k instalaci a použití – lisovací systém Eurotubi 2021 (PDF)
Prohlášení o shodě – potrubí a press fitinky z uhlíkové oceli (PAVUS) (PDF)
Prohlášení o shodě – potrubí a press fitinky z uhlíkové oceli (SZÚ) (PDF)
