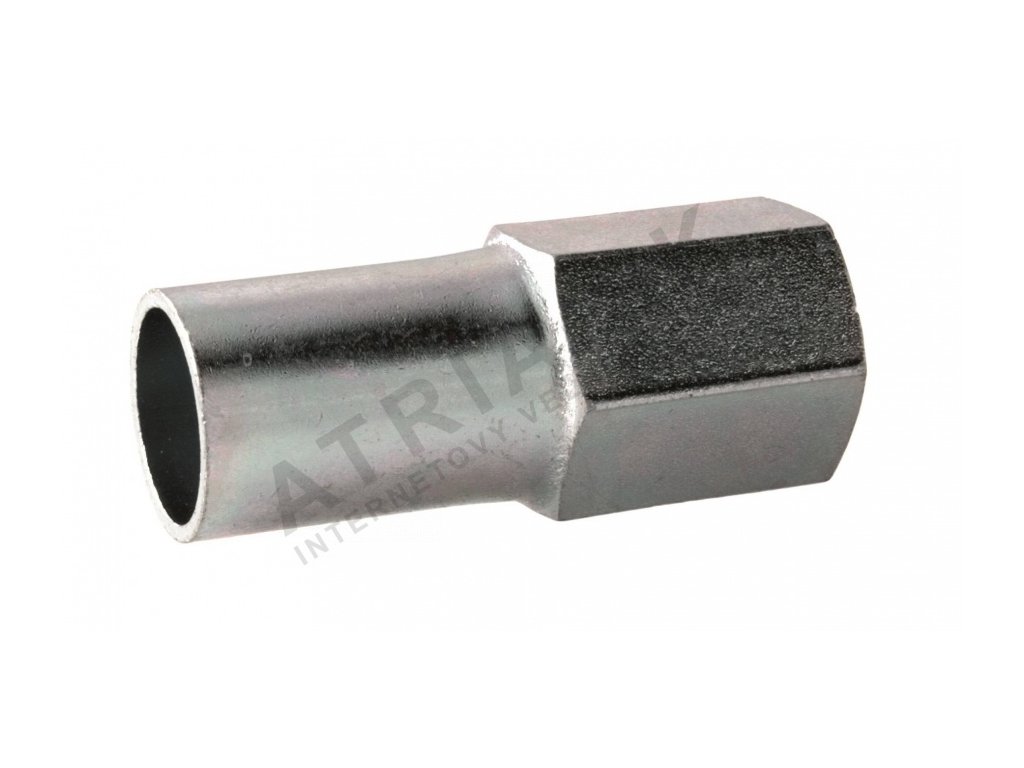

Průchodka - s vnitřním závitem a jedním zásuvným koncem - C - 18 mm-Rp3/4" IVAR.IVC86

Detailní popis produktu

Přechodka IVAR IVC86.1834 se používá v uzavřených systémech ústředního vytápění, požární hydrantech, vodovodech chlazení nebo v systémech klimatizace. Je vhodná tam, kde je třeba rychlé a bezpečné připojení mezi potrubím a armaturou bez nutnosti svařování. Provozuje se v rozsahu teplot od -20 °C do +120 °C a maximálního tlaku 16 barů. Je vhodná pro montáž potrubí v průmyslových a komerčních objektůch, kde je důležitá hygienická i estetická kvalita pokládky.

Při plánování montáže je důležité zohlednit průměr potrubí a typ závitů. Tato přechodka je určena pro trubky o průměru 18 mm s jedním zásuvným koncem a závitem Rp 3/4. Použití v uzavřených systémex umožňuje minimalizovat riziko netěsností a zaručuje dlouhou životnost spoje.

Technické parametry

Hmotnost	0,128 kg
Kód	IVC86.1834
Značka	IVAR

Parametr	Hodnota
Kód	IVC86.1834
Značka	IVAR
Rozměr	18 mm x Rp 3/4
Teplotní rozsah	-20 °C až +120 °C
Tlak	PN 16

Tyto parametry jsou důležité pro správné dimenzování potrubí a jeho připojení do systému. Teplotní rozsah zahrnuje jak normální provoz, tak krátkodobé extrémy. Tlakové charakteristiky umožňují použití v tlakových systémech, včetně sprinklerových a hydrantových systémů.

Montáž a připojení

Při montáži přechodky je nejprve nutné zajistit čistotu a rovnost zásuvného koncového konce trubky. Trubka se nalisuje do přechodky do hloubky označené indikátorem (do 54 mm), a poté se upraví konce šroubením. Závitový konec se pak připojí na armaturu s vnitřním závitem Rp 3/4. Důležitě je dodržet moment utažení podle doporučení výrobce, aby byla zajištěna těsnost. Častou chybou může být nedostatečné nalisování, což může vést k netěsnosti nebo selhání spoje. Je vhodné použít kalibrátory nebo měřidla, pokud je třeba zkontrolovat hloubku nalisování. Před montáží je vhodné očistit vnitřní i vnější plochy spojovacích částí.

Kompatibilita a příslušenství

Přechodka je kompatibilní s potrubím a tvarovkami stejného průměru a se závitovými přírubami s vnitřním závitem Rp 3/4. Je vhodné doplnit čelisti typu M, které zajistí přesné a bezpečné lisování spoje. Související produkty zahrnují trubky a tvarovky o průměru 18 mm a další přechodky stejného typu pro jiné průměry nebo závitové varianty.

Technické souvislosti pro projektanta

Tato přechodka slouží jako přechod mezi zásuvným koncem potrubí a závitovou armaturou. Je vyrobena z uhlíkové pozinkované oceli, která poskytuje dobré mechanické vlastnosti a odolnost proti korozi. Těsnění je z EPDM, což umožňuje použití v systémech s vodou a inertními plyny. Při hydraulickém projektování je důležité zohlednit hydraulické ztráty a průtokové charakteristiky spoje. Těsnost závisí na kvalitě lisování a dodržení specifikované hloubky nalisování. Výběr správného průměru a závitu je klíčový pro zajištění stability a efektivity celého systému. Materiálové vlastnosti oceli zajišťují dlouhou trvanlivost i v agresivních prostředích.

Servis a provoz

Během provozu je důležité sledovat těsnost spoje. Pokud dojde k netěsnosti, je nutné spoj demontovat a případně vyměnit těsnění nebo přechodku. Při revizi je vhodné kontrolovat i stav těsnícího kroužku a úroveň lisování. V případě vysokého tlaku nebo teplotních extrémů je nutné provádět pravidelné inspekce. Výměna těsnícího kroužku může být částí preventivní údržby, pokud byly zaznamenány známky opotřebení. Vzhledem k absenci životnostních doporučení výrobce nelze stanovit konkrétní servisní intervaly.

Časté dotazy

Lze přechodku použít pro připojení k vodovodnímu systému?
Ne, produkt není certifikován pro přívod pitné vody a proto se nevyužívá v potrubí pro pitnou vodu.

Jaká je maximální teplota, kterou přechodka vydrží?
Přechodka je schopna odolat teplotám až do +120 °C, ale maximální dovolená teplota je +180 °C pouze krátkodobě.

Lze přechodku použít ve venkovních systémech?
Ano, při dodržení teplotního rozsahu od -20 °C do +120 °C lze přechodku použít i ve venkovních instalacích, pokud jsou chráněny před nízkonapětím a chemickým poškozením.

Jaké nástroje jsou potřeba pro montáž?
Pro správné lisování je potřeba čelisti typu M, kalibrátory a měřidla pro kontrolu hloubky nalisování. Nepoužívejte ruční kleště nebo nářadí, které by mohlo poškodit těsnící kroužek.
