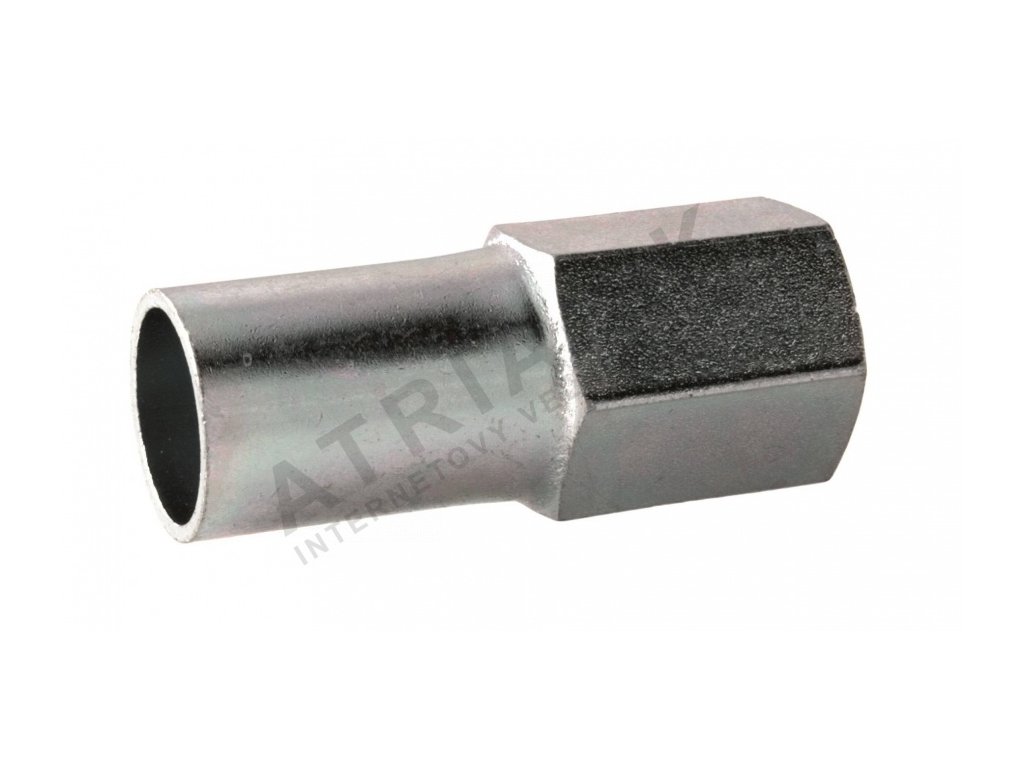

Průchodka - s vnitřním závitem a jedním zásuvným koncem - C - 22mm-Rp3/4" IVAR.IVC86

Detailní popis produktu

Průchodky typu IVC86 se často využívají při montáži uzavřených topných systémů, kde je důležitá těsnost a rychlost montáže. Tento typ přechodky je vhodný pro systémy s pracovní teplotou až do +120 °C a tlakem až 16 barů. Používají se například při výměně trubek v topných soustavách, při montáži solárních systémů nebo v systémech klimatizace. Díky své konstrukci umožňují rychlou montáž bez nutnosti svařování nebo závitování, což je výhodné při práci v uzavřených místnostech nebo v prostředí, kde není možné použít oteplené technologie.

Typické aplikace zahrnují montáž potrubí pro studenou vodu, požární systémy, chlazení nebo inertní plyny. Průchodky se montují do uzavřených systémů, kde je důležitá hygienická těsnost a dlouhodobá spolehlivost spojů. V praxi je důležité zajistit správné lisování a dodržení maximální délky nalisování, což zaručí těsnost spoje.

Technické parametry

Parametry průchodky IVC86.2234 zahrnují pracovní teplotu od -20 °C do +120 °C a maximální tlak 16 barů. Tyto údaje jsou důležité pro správné dimenzování systému a volbu vhodného příslušenství. Průchodka je vyrobena z uhlíkové pozinkované oceli a těsní EPDM O-kroužkem, což zajišťuje odolnost vůči korozi a mechanickému poškození.

Montáž a připojení

Montáž průchodky IVC86.2234 vyžaduje přístroj typu M, který zajistí správné lisování. Před montáží je nutné ověřit průměr trubky (22 mm) a typ závitu (Rp 3/4). Důležitým krokem je zkontrolovat, zda je trubka čistá a bez deformací. Běžné chyby při montáži zahrnují nedostatečné lisování nebo překročení délky nalisování, což může vést k netěsnosti. Pro správnou funkci je třeba dodržet maximální délku nalisování do 54 mm.

Kompatibilita a příslušenství

Průchodka je kompatibilní s potrubím a tvarovkami z uhlíkové oceli ve standardních průměrech. Pro montáž je nutné použít čelisti typu M. V balení není obsaženo žádné příslušenství, proto je třeba doobjednat čelisti a případně další tvarovky. Související produkty zahrnují tvarovky, trubky a jiné přechodky z řady IVAR.IVC86.

Technické souvislosti pro projektanta

Průchodka slouží jako přechod mezi trubkou a komponentou s vnitřním závitem. Je vyrobena z uhlíkové pozinkované oceli, což zajišťuje odolnost vůči korozi. Těsnění je z EPDM, který je vhodný pro široké rozmezí teplot až do +120 °C. V hydraulickém systému ovlivňuje průchodka celkovou těsnost a spolehlivost spojů. Dlouhá životnost závisí na správné montáži a dodržení maximálního tlaku a teploty. V systémech je důležité zajistit, že všechny komponenty jsou kompatibilní s EPDM těsněním.

Servis a provoz

Průchodka vyžaduje minimální údržbu. Důležitým kontrolním bodem je pravidelná kontrola těsnosti spoje. V případě podezření na netěsnost je nutné provést demontáž a případnou výměnu komponenty. Výrobce neuvádí konkrétní servisní intervaly, proto je vhodné provádět kontrolu v rámci obecné údržby systému. V praxi se doporučuje při každé údržbě zkontrolovat stav těsnění a celkovou funkčnost spoje.

Časté dotazy

Lze průchodku použít v systémech s teplotou nad +120 °C?
Ne, maximální pracovní teplota je +120 °C, proto není vhodná pro systémy s vyšší teplotou.

Je průchodka kompatibilní s trubkami jiných výrobců?
Je kompatibilní s trubkami z uhlíkové oceli ve standardních průměrech, pokud jsou vhodné pro lisování čelistmi typu M.

Je možné použít průchodku pro pitnou vodu?
Ne, výrobce uvádí, že trubka není certifikována pro pitnou vodu.

Je nutné použít speciální těsnění při montáži?
Ne, průchodka obsahuje vlastní EPDM O-kroužek, který zajišťuje těsnost spoje.
