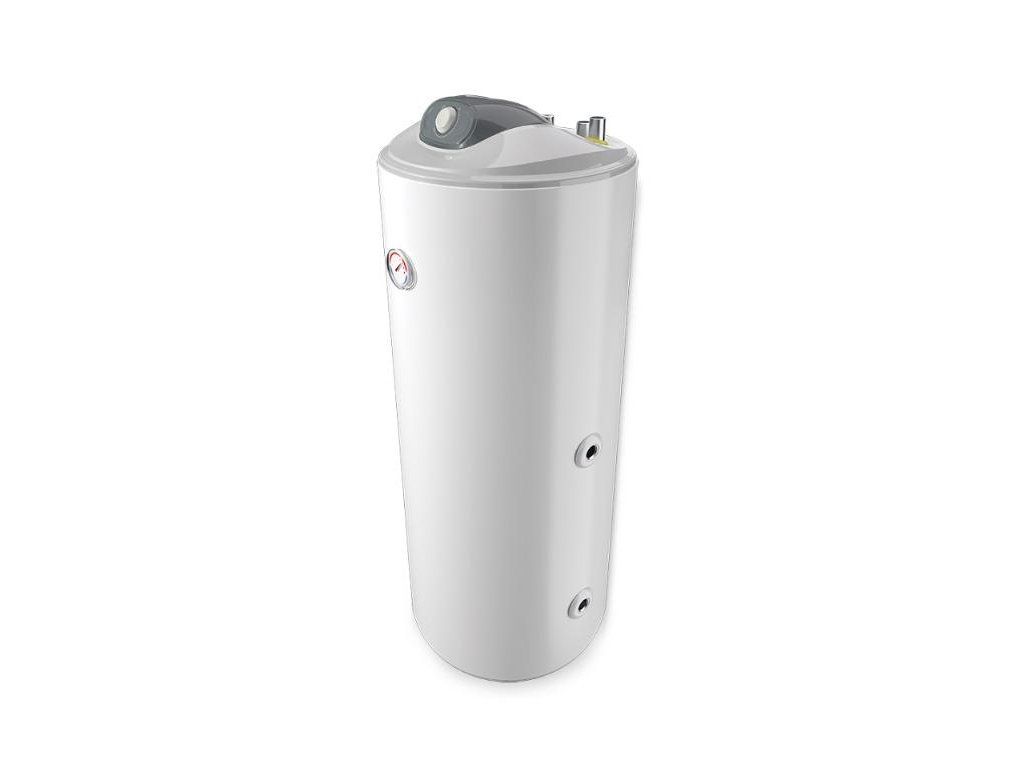

Q-TERMO Trend 80 BKOX

Detailní popis produktu

Stacionární zásobník vody Q-TERMO Trend 80 BKOX je určen pro otopné soustavy s závěsnými kotly, kde je potřeba zajištění dostatečného zásobu teplé vody. Tento typ zásobníku je vhodný pro rodinné domy i menší bytové domy, kde je výměník tepla závěsného kotle využíván k ohřevu vody. Instalatér při montáži řeší hydraulické propojení mezi kotlem a zásobníkem, včetně správného nastavení oběhové smyčky a izolace potrubí.

Typické aplikace zahrnují kombinace s kondenzačními koly, kde je důležitý efektivní přenos tepla a nízké tepelné ztráty. Zásobník je navržen tak, aby byl co nejmenší zátěží na hydrauliku soustavy, přičemž zároveň zajišťuje dostatečný objem vody pro denní potřeby. Výhodou je možnost montáže pod závěsný kotel, což optimalizuje prostor a zjednodušuje hydraulické připojení.

Technické parametry

Parametry jako objem vody (80 litrů), maximální tlak (0,6 MPa) a plocha výměníku tepla (0,74 m²) jsou klíčové pro dimenzování soustavy. Vysoká kapacita výměníku (14,8 kW) umožňuje rychlý ohřev vody. Nízké tepelné ztráty (45,3 W) zaručují účinnost i v režimu pasivního udržování teploty.

Montáž a připojení

Montáž zásobníku vyžaduje pečlivé připojení všech potrubí s využitím G 3/4 palcových závitů. Výstup horké vody, přívod studené vody a oběhové potrubí jsou umístěny v horní části zásobníku, což usnadňuje hydraulické připojení. Důležitým krokem je zajištění správného sezení zásobníku na podlahu, případně použití vrátek. Při montáži je třeba kontrolovat těsnost všech spojů a dodržovat moment utažení podle výrobce. Častou chybou je špatné propojení oběhové smyčky, což může vést k nerovnoměrnému ohřevu vody.

Kompatibilita a příslušenství

Zásobník Q-TERMO Trend 80 BKOX je kompatibilní s závěsnými koly s horními vývody. Pro správné fungování je vhodné použít oběhové čerpadlo vhodné pro nízkotlaké soustavy a tvarovky pro hydraulické připojení. Doporučuje se také termostatický ventil pro regulaci teploty vody. Související produkty zahrnují závěsné kotle Q-TERMO a expanzní nádoby vhodné pro otopné soustavy s nepřímým ohřevem.

Technické souvislosti pro projektanta

Zásobník vody s nepřímým ohřevem funguje na principu přenosu tepla z výměníku kotle na vodu v zásobníku. Výměník je trubkový a je vyroben z materiálu odolného proti korozi. Zirkonový povlak nádrže zvyšuje odolnost proti poškození. Hydraulické zapojení zahrnuje oběhové potrubí mezi zásobníkem a kotlem, které musí být izolováno a zabezpečeno proti zpětnému průtoku. Elektrické připojení je možné přes vnější termostat, který umožňuje regulaci teploty vody v rozsahu 0 až 75 °C.

Servis a provoz

Údržba zásobníku zahrnuje pravidelnou kontrolu těsnosti všech spojů, stavu izolace a funkce pojistného ventilu. Důležitým kontrolním bodem je také čistota vnitřku zásobníku, která se zajišťuje případným odvzdušněním a odstraněním náletů. Záruka na topný kontejner trvá 2+3 roky, což zahrnuje i náhradní díly a servisní zásahy. Servisní intervaly nejsou specifikovány, ale doporučuje se provádět pravidelné kontroly v rámci celkové údržby otopné soustavy.

Časté dotazy

Lze zásobník připojit k závěsnému kotelu s horními vývody?
ANO, zásobník je navržen speciálně pro montáž pod závěsný kotel s horními vývody, což zajišťuje snadné hydraulické propojení.

Je možné připojit vnější termostat?
ANO, zásobník umožňuje připojení k vnějšímu termostatu v rozsahu 0 až 75 °C, což zajišťuje regulaci teploty vody.

Je zásobník vybaven izolací?
ANO, zásobník je vybaven polyuretanovou izolací s nízkým součinitelem tepelné vodivosti, která zajišťuje nízké tepelné ztráty.

Je zásobník vybaven pojistným ventilem?
ANO, zásobník je vybaven tlakovým pojistným ventilem, který zajišťuje bezpečnost při překročení maximálního tlaku.
