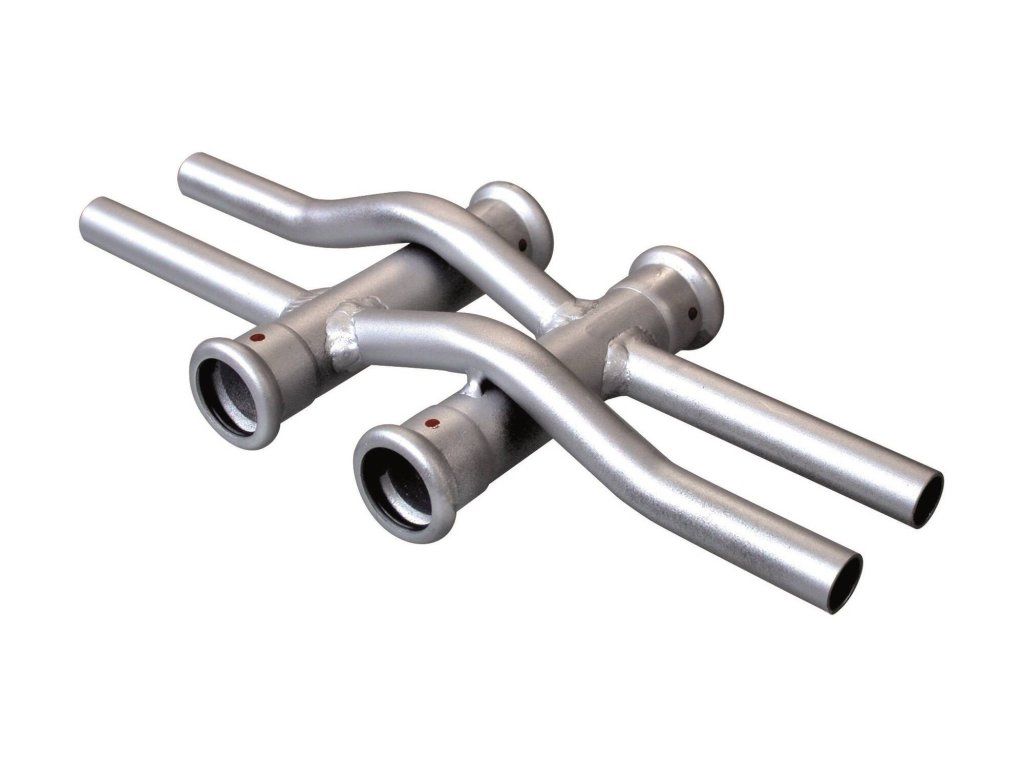

Odbočovací kus průběžný IVAR.IVC90 – lisovací, uhlíková ocel – 15–15 mm IVAR.IVC90
Kód: IVC90.1515Související produkty
Detailní popis produktu
Odbočení i křížení potrubí v jedné tvarovce
Odbočovací kus IVAR.IVC90 v rozměru 15–15 mm patří do lisovacího systému IVAR z uhlíkové oceli. Průběžná část má na obou koncích lisovací hrdla pro trubku 15 mm, odbočky o rozměru 15 mm vedou do dvou směrů (provedení PRESS × d × PRESS). Tvarovka tak v jednom kusu řeší odbočení i křížení potrubí.
Kde se uplatní
- uzavřené otopné soustavy
- trvale zavodněná sprinklerová a protipožární zařízení
- rozvody suchého stlačeného vzduchu a inertních plynů
- průmyslové rozvody
Materiál a montáž
Tvarovka je vyrobena z uhlíkové oceli pozinkované zevnitř i zvenku a těsní O-kroužkem z EPDM. Vydrží provozní tlak PN 16 a teploty od −20 do +85 °C, krátkodobě až +120 °C. Rozměry A a B činí 40 mm. Spoj se lisuje čelistmi s profilem M; červený proužek na tvarovce ukazuje, zda je zalisovaná, a O-kroužek LBP (Leak Before Press) prozradí nezalisovaný spoj únikem vody při tlakové zkoušce.
Upozornění: tvarovka není určena pro pitnou vodu ani pro chladicí rozvody bez povrchové úpravy. Při montáži se řiďte návodem výrobce systému a před uvedením do provozu soustavu důkladně propláchněte; IVAR doporučuje ošetřit otopnou vodu přípravkem GEL.LONG LIFE 100.
Průběžné odbočovací kusy IVAR.IVC90 se vyrábějí v rozměrech 15–15 až 35–15 mm. Pokud potřebujete odbočit jen na jednu stranu, zvolte jednostranný typ IVAR.IVC91.
Technické parametry
| Kód | IVC90.1515 |
| Výrobce | IVAR |
| Typ | IVAR.IVC90 |
| Provedení | průběžný – odbočení do dvou směrů |
| Rozměr | 15–15 mm |
| Rozměry A / B | 40 / 40 mm |
| Max. provozní tlak | PN 16 |
| Provozní teplota | −20 až +85 °C, krátkodobě max. +120 °C |
| Materiál | uhlíková ocel pozinkovaná uvnitř i vně |
| Těsnění | O-kroužek EPDM, provedení LBP |
| Lisovací čelisti | profil M |
Časté dotazy
Lze odbočovací kus použít pro rozvod pitné vody?
Ne. Tvarovka IVAR.IVC90 není určena pro pitnou vodu ani pro chladicí rozvody bez povrchové úpravy. Používá se v otopných soustavách, sprinklerových zařízeních a rozvodech suchého stlačeného vzduchu či inertních plynů.
Jakými čelistmi se tvarovka lisuje?
Lisuje se čelistmi s profilem M. Červený proužek na tvarovce slouží jako indikace, zda už byl spoj zalisován.
Co když spoj zapomenu zalisovat?
Těsnicí O-kroužek LBP (Leak Before Press) má lomený tvar, takže nezalisovaný spoj při tlakové zkoušce propouští vodu. Chybu tak odhalíte ještě před uvedením rozvodu do provozu.
Jaký je rozdíl mezi typem IVC90 a IVC91?
Průběžný IVAR.IVC90 odbočuje do dvou směrů a vyrábí se v rozměrech 15–35 mm. Jednostranný IVAR.IVC91 odbočuje jedním směrem a nabízí se v rozměrech 15–28 mm.
Doplňkové parametry
| Kategorie: | IVAR.IVC45 - KŘÍŽENÍ 90° |
|---|---|
| Záruka: | 2 roky |
| Typ připojení: | lisovací spoj |
| Materiál: | ocel / litina |
| Kód: | IVC90.1515 |
| Výrobce: | IVAR |
| Typ: | IVAR.IVC90 |
| Provedení: | průběžný – odbočení do dvou směrů |
| Rozměr: | 15–15 mm |
| Rozměry A / B: | 40 / 40 mm |
| Max. provozní tlak: | PN 16 |
| Provozní teplota: | −20 až +85 °C, krátkodobě max. +120 °C |
| Materiál: | uhlíková ocel pozinkovaná uvnitř i vně |
| Těsnění: | O-kroužek EPDM, provedení LBP |
| Lisovací čelisti: | profil M |
