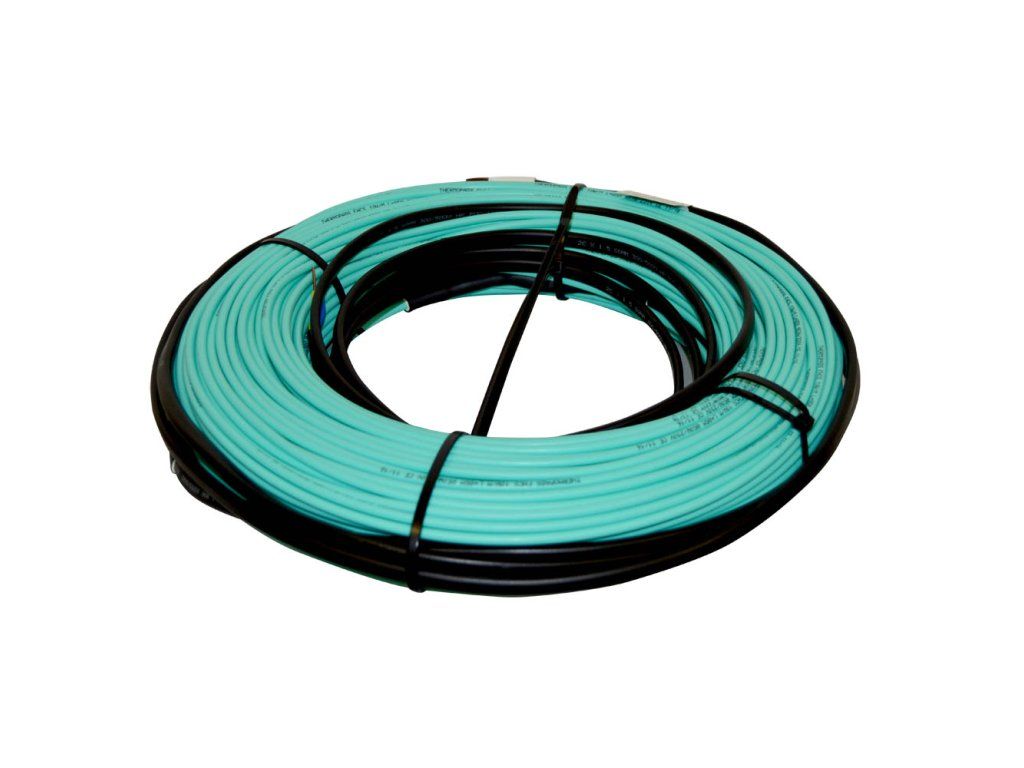

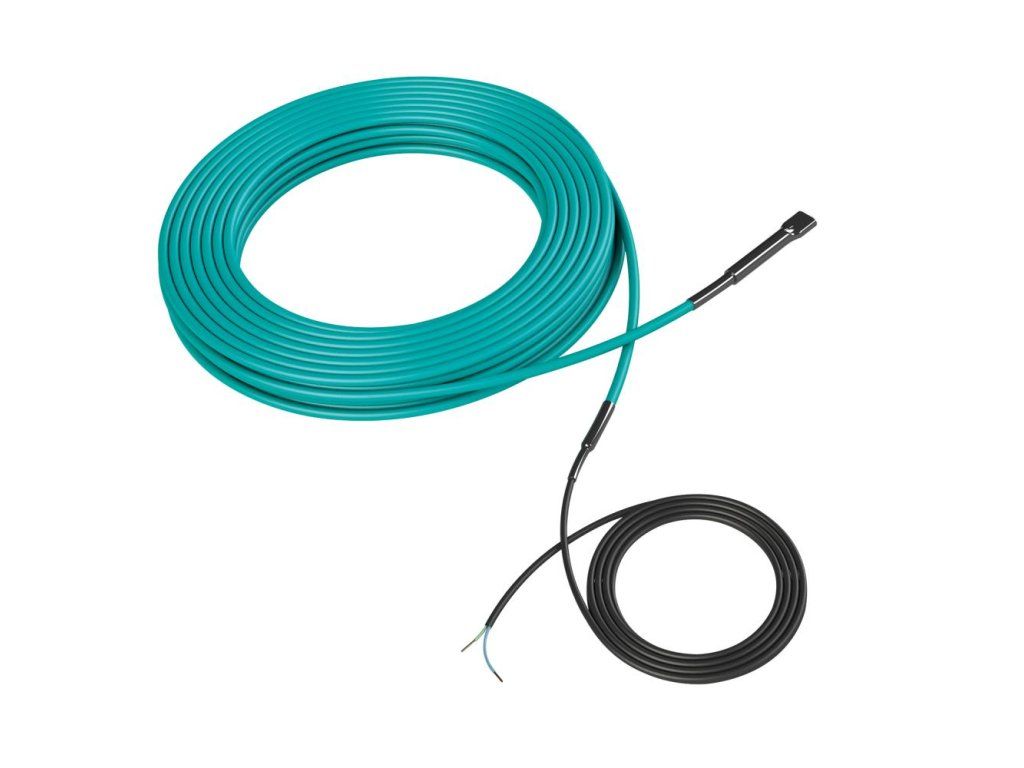

Topný kabel HAKL TCX 10/460W

Detailní popis produktu

Topný kabel HAKL TCX 10/460W se využívá především v interiérech, kde je třeba zajistit rovnoměrné a bezpečné vytápění podlahy. Typické aplikace zahrnují bytové a rodinné domy, obchodní prostory, kanceláře a jiné objekty, kde je podlahové vytápění integrováno do konstrukce. Kabel je navržen tak, aby byl snadno zapojitelný a výhodný z hlediska montáže. Instalatér při montáži musí zohlednit požadavky na základní izolaci, správné rozložení kabelu a dodržení hygienických a elektrických normativů.

Podlahové vytápění založené na tomto topném kabelu je vhodné pro prostorové aplikace s keramickou dlažbou, vinylovými lepicími parkety a podobnými povrchy. Kabel je určen k zalití do betonové směsi, což zajišťuje jeho pevné umístění a dlouhodobou funkčnost. Montážník musí při projektování zohlednit tepelné zisky a ztráty místnosti, aby bylo dosaženo rovnoměrného vytápění a výhodného energetického výkonu.

Technické parametry

Parametry kabelu HAKL TCX 10/460W odrážejí jeho výkon a způsob použití. Příkon 460 W a výkon 10 W/m znamená, že kabel je vhodný pro plochy o rozloze 46 m². Napětí 230 V a jištění 6 A umožňují jeho zapojení do běžné elektrické rozvody. Dva vykurovací vodiče a jeden připojovací kabel zjednodušují montáž a zajišťují jednoduché připojení k termostatu. Tyto parametry jsou důležité pro správné dimenzování elektrického systému a zajištění bezpečnosti provozu.

Montáž a připojení

Montáž topného kabelu HAKL TCX 10/460W zahrnuje několik klíčových kroků. Nejprve je nutné zajistit vhodnou podkladovou izolaci, která zamezí tepelným ztrátám směrem dolů. Kabel je poté rozložen do betonové směsi v pravidelném vzoru, aby bylo dosaženo rovnoměrného ohřevu. Důležitým krokem je také správné připojení k termostatu – kabel obsahuje jeden „studený“ připojovací kabel, který je připojen k řídicí jednotce. Instalatér musí zkontrolovat, že vodiče nejsou poškozené, že je kabel správně rozložen a že je zajištěna dostatečná vzdálenost od okrajů místnosti.

Mezi běžné chyby při montáži patří nedostatečné rozložení kabelu, případně jeho poškození při zalití. Dále je třeba zkontrolovat, zda je kabel správně izolován a zda je zajištěna ochrana proti vlhkosti. V případě montáže do vlhkých prostor je důležitá dodržení hygienických a elektrických norem.

Kompatibilita a příslušenství

Topný kabel HAKL TCX 10/460W je kompatibilní s běžnými termostaty určenými pro elektrické podlahové vytápění. Pro správnou funkci je nutné zajistit termostatickou řídicí jednotku, která umožňuje regulaci teploty a zajišťuje bezpečný provoz. Kabel je vhodný pro použití s keramickou dlažbou, vinylovými lepicími parkety a podobnými povrchy. Pro montáž do vlhkých prostor je třeba zajistit vhodnou izolaci a ochranu.

Instalatér musí zohlednit i potřebu dodatečné podkladové izolace, která zamezí ztrátám tepla směrem dolů. V případě montáže v novostavbě je vhodné zajistit izolaci před zalitím kabelu. Pro správné fungování systému je třeba také zajistit dostatečnou výšku podlahy, která umožní správné rozložení tepla.

Technické souvislosti pro projektanta

Topný kabel HAKL TCX 10/460W funguje na principu elektrického odporového vytápění. Dva vykurovací vodiče jsou navrženy tak, aby minimalizovaly elektromagnetické vyzařování (elektrosmog) díky opačnému směru proudu. Tato konstrukce zajišťuje rovnoměrné rozložení tepla a zároveň zmenšuje elektromagnetické rušení v okolí. Kabel je izolován teflonovou povrchovou úpravou, která zajišťuje odolnost proti vlhkosti a zaručuje dlouhodobou funkčnost.

Hydraulické a elektrické zapojení není přímo součástí tohoto systému, neboť se jedná o elektrické vytápění. Projektant musí však zohlednit celkový elektrický výkon a jeho zapojení do elektrické rozvody. Důležitým aspektem je také dimenzování elektrického rozvodu a jeho ochrany – kabel je jištěn 6 A pojistkou a je nutné zajistit odpovídající elektrické připojení. Projektant by měl také zohlednit tepelné zisky a ztráty místnosti, aby bylo dosaženo rovnoměrného vytápění a výhodného energetického výkonu.

Servis a provoz

Topný kabel HAKL TCX 10/460W je navržen pro bezúdržbový provoz. Během provozu je třeba zkontrolovat, zda kabel není poškozený a zda je zajištěna správná funkce termostatu. Dále je důležité sledovat, zda je teplota podlahy v rámci normálního rozmezí a zda nenastávají případné odchylky. V případě podezření na poruchu je třeba provést diagnostiku celého systému, včetně elektrického připojení a funkce termostatu.

Instalatér by měl během provozu sledovat i stav izolace a zajištění kabelu. V případě montáže do vlhkých prostor je třeba zkontrolovat, zda nenastala vlhkost nebo poškození izolace. Vzhledem k tomu, že kabel je navržen pro dlouhodobý provoz, nejsou uvedeny konkrétní servisní intervaly nebo lhůty.

Časté dotazy

Lze topný kabel HAKL TCX 10/460W použít jako hlavní zdroj tepla v místnosti?
Topný kabel HAKL TCX 10/460W je vhodný i jako hlavní zdroj tepla v místnosti, pokud je dimenzován správně a zajištěn odpovídající elektrický výkon.

Je možné topný kabel HAKL TCX 10/460W montovat do vlhkých prostor?
Topný kabel HAKL TCX 10/460W je vhodný pro montáž do vlhkých prostor díky teflonové izolaci a konstrukci, která zajišťuje odolnost proti vlhkosti.

Je nutné zajistit dodatečnou podkladovou izolaci při montáži topného kabelu HAKL TCX 10/460W?
Podkladová izolace je doporučena, aby byly minimalizovány tepelné ztráty směrem dolů a zajištěn efektivní provoz systému.

Je možné topný kabel HAKL TCX 10/460W připojit k běžnému termostatu?
Topný kabel HAKL TCX 10/460W je kompatibilní s běžnými termostaty určenými pro elektrické podlahové vytápění. Je třeba zajistit správné připojení a regulaci teploty.
