Polystyren pro suchou podlahovku UHPD (STIROTERMAL DRY)

Detailní popis produktu

Izolační deska pro suché podlahové vytápění se využívá v průmyslových objektích, výrobních halách a v prostorách, kde dochází k intenzivnímu pohybu a vysokému mechanickému namáhání. Montážník řeší správné uložení potrubí, hydraulickou propustnost podlahy a stabilizaci otopného systému. Tento typ izolace je vhodný pro systémy, kde je nutné zabránit přenosu tepla do podkladu a zároveň zajistit pevnost v tlaku.

V rámci projektu je důležité zohlednit vztah mezi rozměrem desky a roztečí potrubí. Izolace umožňuje volbu rozteče 150 nebo 300 mm, což ovlivňuje hustotu otopné síťky a rovnoměrnost výkonu. V praxi se nejčastěji používá kombinace s nerezovými rozdělovači a trubkami PEX-AL-PEX o průměru 16 mm.

Technické parametry

Výše uvedené parametry jsou klíčové pro dimenzování systému. Tepelný odpor desky ovlivňuje účinnost otopného systému, pevnost v tlaku zajišťuje odolnost proti mechanickému poškození, zatímco teplotní stabilita určuje maximální provozní teplotu. Rozteč potrubí musí být plně v souladu s potřebou vytápění prostoru a hydrodynamikou systému.

Montáž a připojení

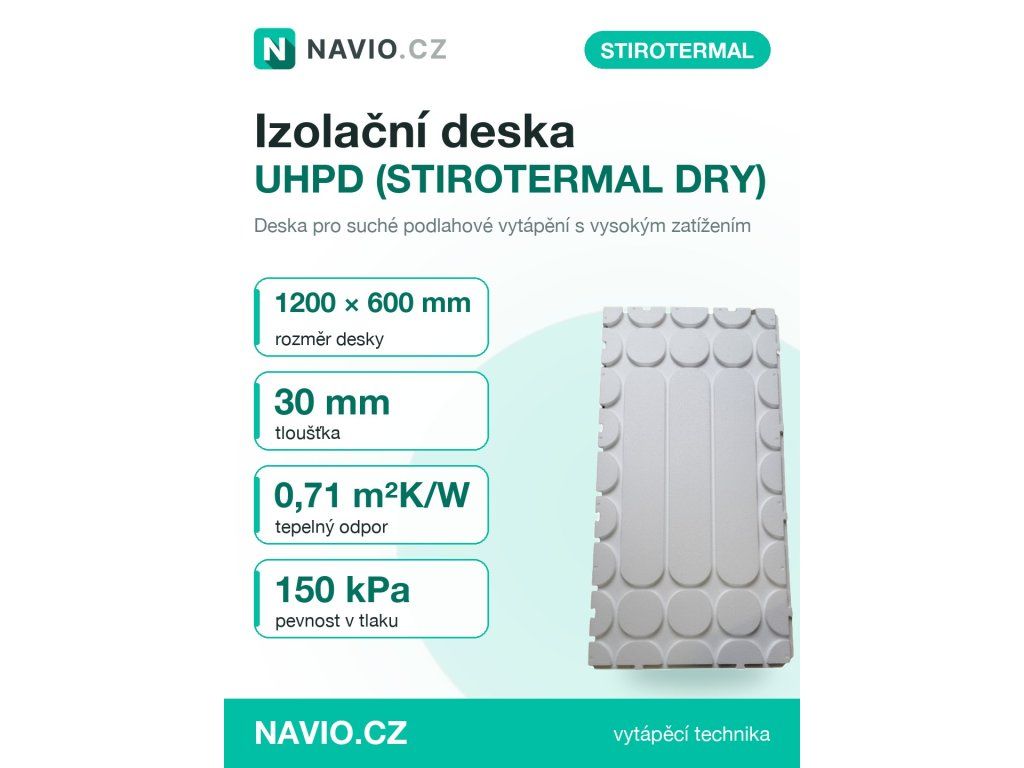

Instalace začíná pečlivou kontrolou rozměrů desky a jejího umístění. Deska má rozměry 1200 × 600 mm a tloušťku 30 mm. Před položením potrubí je nutné zajistit rovnou a suchou podlahu. Potrubí PEX-AL-PEX o průměru 16 mm je kladené s roztečí 150 nebo 300 mm. Důležitým krokem je ověření přesnosti rozměrů mezi jednotlivými deskami a absence mezery v montážní ploše. Běžné chyby zahrnují nesprávnou volbu rozteče potrubí, nedostatečné připevnění k deskám nebo použití nekompatibilního materiálu pro upevnění. Při montáži je třeba dbát také na dostatečný prostor pro případné údržby a případné úpravy.

Kompatibilita a příslušenství

Izolační deska je navržena tak, aby byla kompatibilní s nerezovými rozdělovači a trubkami PEX-AL-PEX o průměru 16 mm. Doporučuje se kombinace s separační fólií, která zabrání pronikání plynů a zvýší hygienické vlastnosti systému. Další doporučené doplňky zahrnují rozšířený list, který umožňuje lepší distribuci tepla, a rovněž roznášecí plech, který zajišťuje rovnoměrné rozložení zatížení na podlahu. Související produkty: Separace fólie 601001H, Roznášecí plech UHPS.

Technické souvislosti pro projektanta

Izolační deska slouží jako nosný a izolační prvek otopného systému. Je vyrobena z extrudovaného polystyrenu (EPS), což zaručuje vysokou pevnost a odolnost proti vodě. Tepelný odpor desky ovlivňuje efektivitu celého systému. Hydraulické vlastnosti systému závisí na správném uspořádání potrubí a volbě rozdělovačů. Projektant musí zohlednit také požadovanou teplotu vratné vody, hydraulické ztráty a celkovou výměnu tepla v systému. Účinnost systému lze zvýšit přesnou volbou rozměrů a materiálů, stejně jako zajištění správného připojení k rozdělovačům a vratným potrubím.

Servis a provoz

Během provozu je důležité sledovat stav izolačních desek, případné poškození a změny v hydraulice. Kontrolní body zahrnují pevnost v tlaku, rovnost povrchu a správné uložení potrubí. V případě podezření na poškození nebo snížení účinnosti je třeba provést vizuální i tlakovou kontrolu. Základní inspekce se doporučuje provádět při každé údržbě otopné soustavy, aby bylo možné detekovat problémy včas a zabránit jejich rozvoji.

Časté dotazy

Lze izolační desku použít v průmyslových objektech?
Izolační deska je speciálně navržena pro aplikace s vysokým zatížením a může být použita v průmyslových objektech, výrobních halách a autoservisech.

Jaký průměr potrubí je vhodný pro tuto izolační desku?
Doporučuje se použít potrubí PEX-AL-PEX o průměru 16 mm, které je optimálně uloženo v desce s roztečí 150 nebo 300 mm.

Může být izolační deska použita s jinými typy rozdělovačů než nerezovými?
Izolační deska je kompatibilní pouze s nerezovými rozdělovači, které zajišťují odolnost proti korozi a vysokou hygienickou úroveň.

Je možné použít izolační desku pro obytné budovy?
Izolační deska není vhodná pro obytné budovy, protože je navržena pro vysoké zatížení a průmyslové aplikace.
