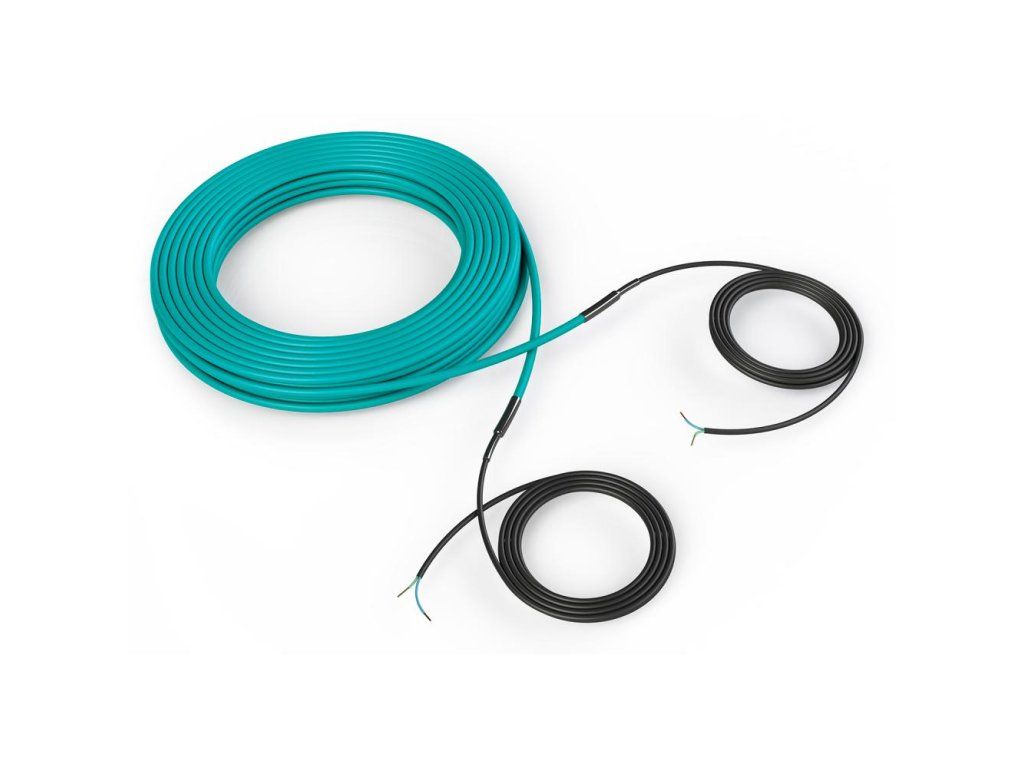

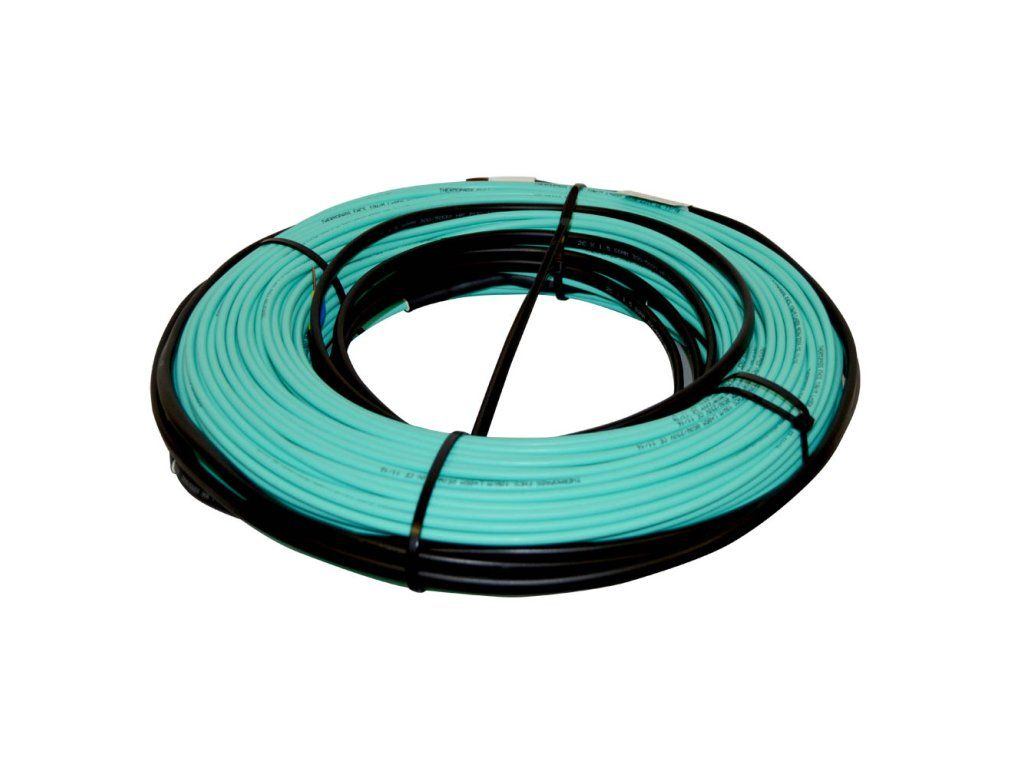

Topný kabel HAKL TC 10/1230W

Detailní popis produktu

Elektrické podlahové topné kabely HAKL TC 10 jsou výchozí technickou opicí pro montážní firmy a projektanty pracující v oblasti topení a interiéru. Jsou vhodné pro montáž do novostaveb i rekonstrukcí, kde je požadováno rovnoměrné rozložení tepla pod podlahovým krytem. Typické aplikace zahrnují byty, rodinné domy, koupelny nebo WC, kde je topný kabel zalit do betonové vrstvy a tvoří součást konstrukce podlahy. Instalace vyžaduje pečlivé plánování, protože kabel je statickou součástí a nelze ho po montáži přestavovat. Výsledný systém poskytuje plynulý a dlouhodobý výkon s minimální náročností na údržbu.

Topný kabel HAKL TC 10 je vhodný i jako hlavní zdroj tepla v menších místnostech, kde není možné nebo efektivní použít tradiční otopná tělesa. Díky nízké provozní teplotě a rovnoměrnému rozložení tepla pod podlahou je systém vhodný pro místnosti s náročným mikroklimatem, jako jsou alergické nebo astmatické prostory. Výhodou je také absence proudění a tím pádem nižší roznos prachu a alergenů ve vzduchu.

Technické parametry

Výkon 10 W/m znamená, že délka topného kabelu je pevně stanovena na 123 metrů, aby bylo dosaženo celkového příkonu 1230 W. Tento parametr je důležitý pro správné dimenzování elektrického přívodu a ochrany – v tomto případě je doporučeno jištění 6 A. Proudový výkon je 5,35 A, což odpovídá standardním požadavkům pro domácí elektrické rozvody. Kabel má průměr 4,5 mm a je vybaven dvěma připojovacími kabely o délce 3 m každý.

Montáž a připojení

Montáž topného kabelu HAKL TC 10 začíná přípravou podkladu – musí být rovný, suchý a volný od nečistot. Kabel je rozložen do betonové směsi ve formě předepsané sítě, přičemž je důležité zajistit rovnoměrné rozložení a správné vzdálenosti mezi jednotlivými vodiči. Je nutné zabránit překrývání nebo přílišnému stlačení, což by mohlo vést k nerovnoměrnému výkonu nebo poškození izolace. Před zalitím se provádí elektrická kontrola spojení a izolačního odporu.

Připojovací kabely jsou vybaveny konektory, které je třeba připojit k elektrické rozvaděči. V tomto momentě je nutné zajistit, aby všechny připojení byla pevně utažena a těsně uzavřena. Chybné připojení nebo nedostatečné utažení může vést k poškození izolace nebo zvýšenému riziku požáru. Před zahájením provozu je nutné provést testovací provoz a ověřit správné fungování systému.

Kompatibilita a příslušenství

Topný kabel HAKL TC 10 lze kombinovat s různými typy podlahových krycích materiálů, jako jsou keramická dlažba, vinylové lepící parkety nebo jiné návrhové povrchy. Vzhledem k tomu, že kabel je určen k montáži pod tenký betonový nátěr, není vhodný pro všechny typy dřevěných podlah. Pro správnou funkci je třeba zajistit dostatečnou tepelnou izolaci pod krycím povrchem. Doporučuje se použití izolačních fólií nebo polystyrenových desek pod systémem.

Technické souvislosti pro projektanta

Topný kabel HAKL TC 10 funguje na principu elektrického odporového vytápění – při průchodu proudu dochází k ohřevu izolovaného topného jádra, které přenáší teplo do okolního betonu a následně do podlahového krytu. Jádro je chráněno izolačním pláštěm a opletem, což zvyšuje odolnost proti mechanickému poškození a umožňuje montáž i do vlhkých prostor. Izolace je povrchově upravena teflonovou technologií, což zajišťuje odolnost proti chemickému poškození a zvyšuje trvanlivost systému.

Elektrické zapojení je jednoduché – kabel je připojen k síti 230 V přes ochranný jistič a je třeba zajistit izolaci přívodních vodičů. Vzhledem k vysokému bodu tavení jádra (až 1100 °C) je systém odolný proti přehřátí i při krátkodobých poruchách. Pro projektanta je důležitý výpočet tepelného výkonu a rozmístění kabelu tak, aby bylo dosaženo rovnoměrného ohřevu. Při správném dimenzování a montáži může systém poskytovat dekády bez poruch.

Servis a provoz

Topný kabel HAKL TC 10 je navržen pro bezúdržbový provoz – není nutná pravidelná údržba ani technický servis. Nicméně je vhodné provádět periodické kontroly, zejména po delší době nečinnosti nebo po údržbě elektrické rozvody. Kontrolní body zahrnují izolační odpor, funkčnost přívodních vodičů a správné vedení kabelu v podlaze. V případě podezření na poškození je nutné provést diagnostiku pomocí měřicích přístrojů, protože vizuální kontrola nemusí být vždy dostatečná.

Časté dotazy

Lze topný kabel HAKL TC 10 použít v koupelně?
Lze – kabel je konstrukčně vhodný pro montáž i do vlhkých prostor díky ochrannému opletu a teflonové izolaci.

Je možné topný kabel HAKL TC 10 použít jako hlavní zdroj tepla?
Je – systém je navržen tak, aby mohl poskytovat hlavní výkon pro menší místnosti, pokud je správně dimenzován.

Jaký typ elektrického přívodu je potřeba?
Potřebuje se elektrický přívod 230 V s ochranou jisticím proudem 6 A, jak je uvedeno v technických parametrech.

Je topný kabel HAKL TC 10 kompatibilní s regulací?
Ano – kabel lze připojit k regulátoru, který umožní nastavení požadované teploty a optimalizaci spotřeby energie.
