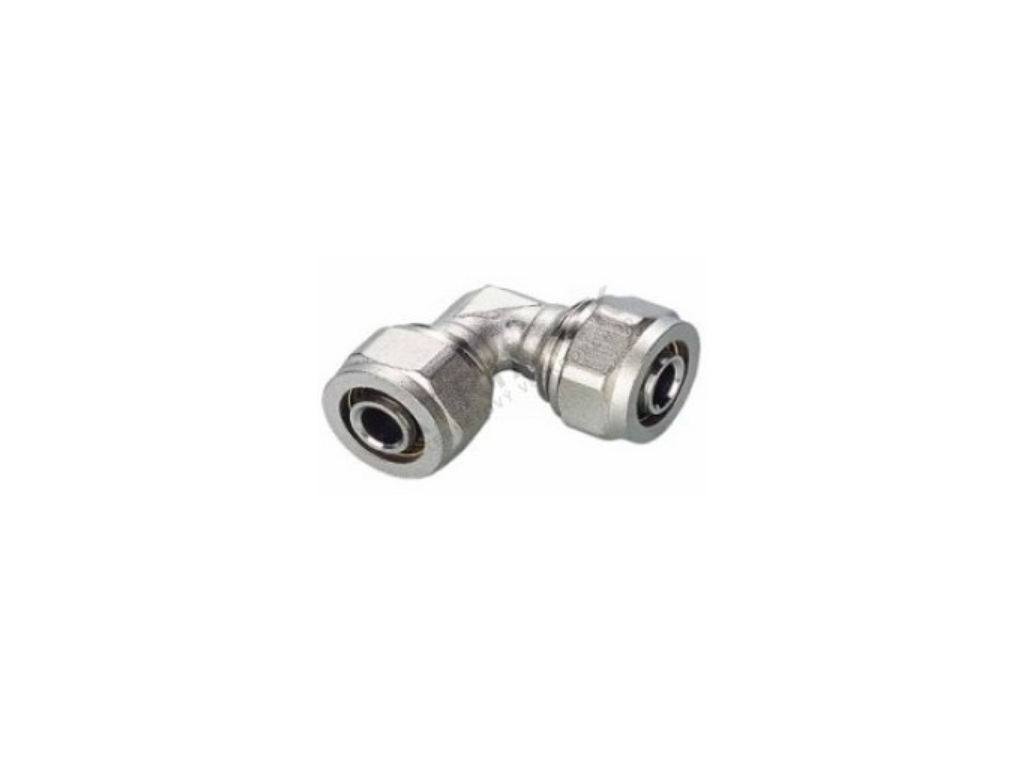

Šroubované koleno 16x16 se šroubením

Detailní popis produktu

Šroubovaná tvarovka 16x16 se šroubením se často využívá v rozvodech teplé a studené vody, včetně podlahového vytápění. Tento typ spojky je vhodný pro montáž do systémů, kde není k dispozici lisovací nástroj, a umožňuje rychlé a jednoduché připojení potrubí. Instalatéři a projektanti využívají tuto tvarovku především v rekonstrukcích, kde je nutné nahradit staré spojky nebo připojit nové úseky potrubí. Výhodou je, že není potřeba speciálního nástroje – montáž lze provést běžným klíčem. Díky materiálu a konstrukci je spojka vhodná pro systémy s cyklickým provozem a dlouhodobou expozicí teplé vody.

Typické aplikace zahrnují rozvody teplé vody v bytových domech, rozvody pro topení v rodinných domcích nebo výměnu potrubí v průmyslových objektech. V těchto případech je důležité zajistit těsnost a odolnost spojky vůči korozi a mechanickému poškození. Šroubované koleno 16x16 se šroubením je vhodné i pro montáž v místech, kde je potrubí vystaveno vibracím nebo kde je třeba časté demontáže a následné připojení.

Technické parametry

Maximální provozní teplota 95 °C a tlak 10 bar zajišťuje využití spojky v běžných topných i vodovodních systémech. Dvě pryžová těsnění z EPDM a mosazné podložky zaručují těsnost spojení i při cyklickém provozu. Pro správné dimenzování je důležité zajistit, že potrubí odpovídá průměru 16 x 2 mm a že je kompatibilní s PEX-AL-PEX nebo jinými uvedenými typy potrubí.

Montáž a připojení

Montáž spojky začíná připravou potrubí – je třeba zajistit, že koncová část je čistá a bez deformací. Spojku je možné připojit přímo na potrubí PEX-AL-PEX, přičemž je nutné zajistit správné usazení těsnění a podložek. Následně se šrouby utáhnou pomocí vidlicového klíče. Důležitým kontrolním bodem je zkontrolovat, zda je potrubí správně vloženo do spojky a zda těsnění není poškozeno. Běžnou chybou je nedostatečné utažení nebo použití nekompatibilního typu potrubí, což může vést k únikům nebo poškození těsnění.

Kompatibilita a příslušenství

Šroubované koleno 16x16 se šroubením je kompatibilní s potrubím PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW a Viessmann. Pro správné fungování je vhodné použít nerezové rozdělovače, které zajišťují rovnoměrné rozdělení tepla nebo vody. Související produkty zahrnují šroubovanou spojku 1/2x20 s vnitřním závitem, šroubované koleno 1/2x16 s vnějším závitem, šroubovaný spoj t-kus 20x20x20 pro plastohliník a šroubovanou nástěnku 1/2x20 na vodu. Tyto produkty mohou být doobjednány podle potřeby.

Technické souvislosti pro projektanta

Šroubované koleno 16x16 se šroubením funguje na principu těsného spojení mezi potrubím a šroubovací těsnící konstrukcí. Těsnění z EPDM a mosazné podložky zajišťují odolnost vůči chemickému působení vody a teplotním změnám. Poniklovaná mosaz zvyšuje odolnost vůči korozi a zajišťuje dlouhou životnost spojky. V hydraulickém systému je důležité zajistit, že potrubí je správně dimenzováno a že je zvolena vhodná tvarovka pro daný průměr. V elektrickém systému není spojka zapojena, proto není třeba řešit její elektrické vlastnosti. Pro dlouhou životnost je důležité zajistit, že spojka není vystavena nadměrnému tlaku nebo teplotě nad 95 °C.

Servis a provoz

Údržba spojky není příliš náročná, ale pravidelné kontroly mohou přispět k prodloužení její životnosti. Je vhodné kontrolovat, zda nejsou na spojce známky úniku nebo poškození těsnění. V případě podezření na únik je nutné spojku demontovat a zkontrolovat stav těsnění a podložek. Servisní intervaly nejsou v podkladu uvedeny, proto je vhodné provádět kontrolu podle potřeby nebo v rámci celkové údržby systému. Důležitým kontrolním bodem je také zkontrolovat, zda je spojka správně utažena a zda není vystavena nadměrnému tlaku.

Časté dotazy

Lze šroubované koleno 16x16 se šroubením použít pro podlahové vytápění?
Šroubované koleno 16x16 se šroubením je vhodné pro rozvody podlahového vytápění, pokud je potrubí kompatibilní s PEX-AL-PEX nebo jinými uvedenými typy.

Je možné spojku použít pro rozvody pitné vody?
Ano, šroubované koleno 16x16 se šroubením je vhodné pro rozvody pitné vody, protože je vyrobeno z materiálů, které splňují hygienické požadavky.

Je nutné použít nerezové rozdělovače při montáži?
Doporučuje se použít nerezové rozdělovače, aby byla zajištěna rovnoměrná distribuce vody nebo tepla a aby byla minimalizována rizika poškození potrubí.

Je možné spojku použít pro potrubí jiného průměru než 16x2 mm?
Ne, šroubované koleno 16x16 se šroubením je určeno pouze pro potrubí s průměrem 16x2 mm. Použití jiného průměru může vést k únikům nebo poškození spojky.

Dokumenty ke stažení

• Hygienicky atest PZH - mosadzne kovania systemu PEX-AL-PEX
