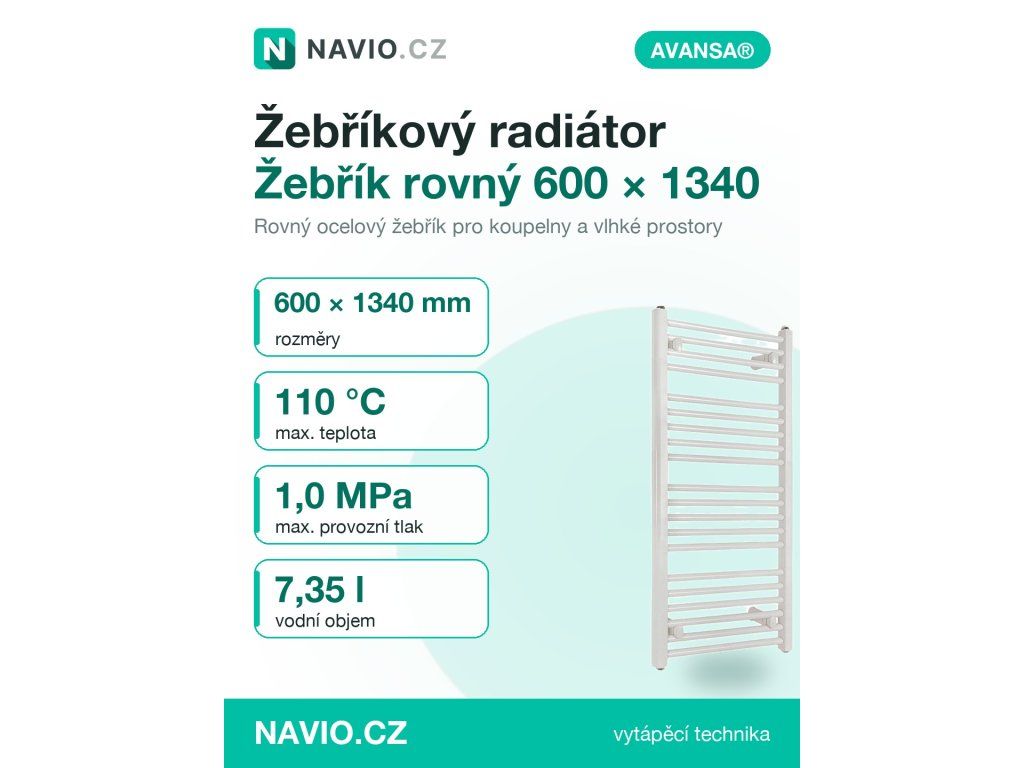

Žebřík rovný 600 x 1340
Kód: 95566Související produkty
Detailní popis produktu
Pro koho: Ocelový žebřík 600 × 1340 mm se hodí do koupelen a dalších vlhkých prostor, a to pro ústřední vytápění i pro doplnění elektrickou spirálou o příkonu 500 W.
Kombinujte s: potrubím PEX-AL-PEX 16 × 2, nemrznoucí směsí a příslušenstvím pro dopojení do vytápění; připojení je přes 1/2" vnitřní závit.
Čím se liší: vodní objem 7,35 l, maximální provozní tlak 1,0 MPa a teplota až 110 °C; dodává se s odvzdušňovacím ventilem a montážními držáky.
Ocelový rovný žebříkový radiátor AVANSA 95566 patří mezi klasické topné tělesa, která se často využívají v prostorách s vlhkým mikroklimatem, jako jsou koupelny, chodby, toalety nebo sanitární místnosti. Vzhledem k vertikálnímu uspořádání a rovnoměrnému rozložení topných trubek je ideální pro ústřední vytápění, ale také pro kombinaci s elektrickým zdrojem tepla. Radiátor umožňuje snadné zavěšení textilí, což ho činí funkcionalně vhodným do domácností, ubytovacích zařízení, firemních technických prostor a podobně.
Typická instalace zahrnuje nástěnné umístění podle přiložené sady montážních držáků. Výrobek je konstruován tak, aby výborně komunikoval s oběhovým systémem, zajištěným buď samotnou tíhou kapalin, nebo nuceným oběhem. Pro správnou funkci je důležité zajistit dostatečný průtok teplonosného média, které je možné doplnit o elektrickou spirálu. Upevnění k závitům musí být pečlivě provedeno, aby nedocházelo ke ztrátám těsnosti v průběhu provozu.
Technické parametry
| Barva | Bílý, lakovaný |
|---|---|
| Dodávané příslušenství | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs | Nemrznoucí směs |
| Doporučené potrubí | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené příslušenství pro dopojení | Příslušenství k dopojení do vytápění |
| Doporučený příkon elektrické spirály (W) | 500 |
| Materiál | Ocel |
| Maximální provozní tlak | 1.0 MPa |
| Maximální teplota | 110°C |
| Možnost dopojení elektrické spirály, (1/2" závit) | ano |
| Možnost uložení horizontální | Ne |
| Příkon | 1/2" vnitřní závit |
| Profil topného žebříku | Rovný |
| Průměr žebra radiátoru (mm) | 20 |
| Připojovací závity | 1/2" vnitřní závit |
| Rozteč závitů (mm) | 550 |
| Šířka (mm) | cca 600 |
| Tepelný exponent | 1.2927 |
| Vodní objem (l) | 7,35 |
| Výška (mm) | cca 1340 |
| Zkoušený tlak | 1.5 MPa |
| Hmotnost | 21 kg |
| Kód | 95566 |
| Značka | AVANSA |
Technické parametry jsou klíčové pro dimenzování topné soustavy. Například tepelný exponent 1,2927 ovlivňuje výkon v závislosti na rozdílu teplot mezi topným tělesem a okolím. Rozteč závitů 550 mm určuje polohu připojení k potrubí, což je důležité při výběru tvarovek a redukcí. Maximální provozní tlak 1,0 MPa a zkouškový tlak 1,5 MPa omezuje provozní podmínky a zároveň poskytují informace pro projektanta o bezpečnosti systému.
Montáž a připojení
Instalace začíná volbou vhodného místa na stěně, kde je možné zajistit dostatečnou výšku a vzdálenost k potrubí. Před zavěšením je třeba zajistit, aby povrch byl rovný a schopen přenést hmotnost radiátoru, který činí 21 kg. Sada montážního příslušenství obsahuje plastové držáky, montážní konzoly, podložky a větrací zátky, které se použijí podle návodu. Držáky se nesmí přetížit, proto je důležité respektovat doporučené rozměry a tvar stěny.
Připojení probíhá pomocí vnitřního závitu 1/2 palce. Před připojením je nutné zkontrolovat těsnost závitů a dodržovat moment utažení podle výrobce. Chybně utažené nebo nečisté závity mohou vést k netěsnostem. Doporučuje se použít těsnící pásku nebo silikonové těsnění. Při připojení elektrické spirály (neobsažené v dodávce) je nutné zajistit izolaci a dodržet bezpečnostní normy.
Kompatibilita a příslušenství
Radiátor je kompatibilní s různými systémy ústředního vytápění, včetně těch s nuceným oběhem. Doporučené potrubí PEX-AL-PEX 16 x 2 je vhodné kvůli své odolnosti proti teplé vodě a pružnosti. Při elektrickém vytápění je třeba dokoupit spirálu s výkonem 500 W a odpovídající zátku. Doporučená nemrznoucí směs zaručuje provoz v nižších teplotách a ochrání systém před poškozením.
Kombinace s jinými produkty, jako například s rovným žebříkem AVANSA 600 × 940, je možná podle potřeby výkonu a prostorových požadavků. Doporučené příslušenství k dopojení do vytápění je k dispozici odděleně, a to včetně šroubů, matky a odvzdušňovacího ventilu, které se použijí k přípravě připojení.
Technické souvislosti pro projektanta
Žebříkový radiátor AVANSA pracuje na principu konvekce a záření. Voda nebo nemrznoucí směs proudí trubicemi o průměru 20 mm, což zajišťuje vysoký průtok a efektivní přenos tepla. Ocelová konstrukce zaručuje vysokou odolnost proti mechanickému poškození a korozi, zároveň základní povrchové zpracování (lakovaný bílý) zajišťuje příjemný vzhled do interiéru.
Hydraulické připojení musí být v souladu s připojovacími závity G 1/2
Doplňkové parametry
| Kategorie: | Topné žebříky rovné |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 21 kg |
| Typ žebříku: | kombinovaný |
| Barva: | bílá |
| Výška žebříku: | 1201 – 1600 mm |
| Barva: | Bílý, lakovaný |
| Dodávané příslušenství: | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs: | Nemrznoucí směs |
| Doporučené potrubí: | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené příslušenství pro dopojení: | Příslušenství k dopojení do vytápění |
| Doporučený příkon elektrické spirály (W): | 500 |
| Materiál: | Ocel |
| Maximální provozní tlak: | 1.0 MPa |
| Maximální teplota: | 110°C |
| Možnost dopojení elektrické spirály, (1/2" závit): | ano |
| Možnost uložení horizontální: | Ne |
| Priebeh zmeny výkonu: | 20 |
| Príkon: | 1/2" vnitřní závit |
| Profil topného žebříku: | Rovný |
| Průměr žebra radiátoru (mm): | 20 |
| Připojovací závity: | 1/2" vnitřní závit |
| Rozteč závitů (mm): | 550 |
| Šířka (mm): | cca 600 |
| Tepelný exponent: | 1.2927 |
| Vodní objem (l): | 7,35 |
| Výška (mm): | cca 1340 |
| Zkoušený tlak: | 1.5 MPa |
