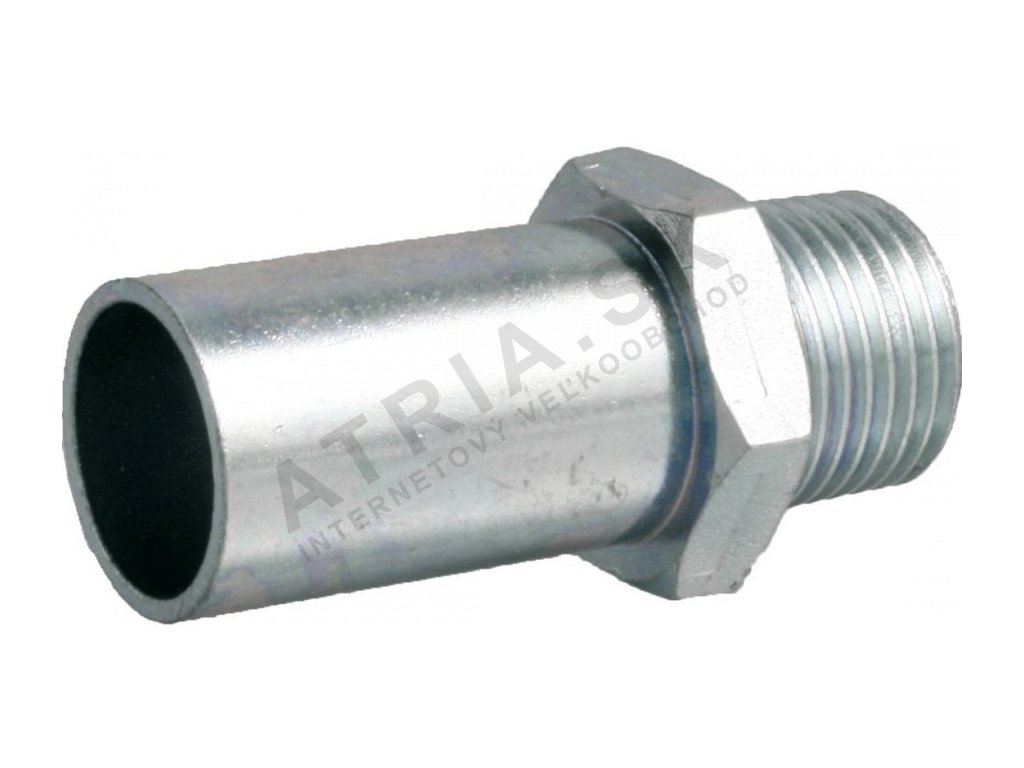

Průchodka - s vnějším závitem a jedním zásuvným koncem - C - 22 mm-R1/2" IVAR.IVC87

Detailní popis produktu

Průchodky typu IVAR IVC87.2212 se často používají v topných a chladicích systémech, kde je potřeba rychlá a bezpečná montáž bez svařování nebo závitových spojů. Tento typ průchodky se hodí do uzavřených systémů, například do otopných soustav s podlahovým vytápěním, kde je důležitá těsnost a odolnost proti vysokému tlaku. Výhodou je, že lze kombinovat s jinými typy potrubí a tvarovek, což usnadňuje montáž v komplexních instalacích. Průchodka je vhodná pro systémy, kde je požadována odolnost proti mechanickému poškození a dlouhodobá spolehlivost.

Typické aplikace zahrnují ústřední vytápění, chlazení, solární systémy, klimatizace a požární vodovody. V těchto systémech je důležitá schopnost průchodky odolat vysokému tlaku a širokému rozsahu teplot. Průchodka je vhodná pro montáž v uzavřených i tlakových systémech, kde je potřeba rychlé a jednoduché spojení.

Technické parametry

PN 16 znamená, že průchodka odolává tlaku až 16 barů, což je důležité pro dimenzování v systémech s vyšším pracovním tlakem. Pracovní teplota je v rozsahu od -20 °C do +85 °C, s dočasným zvýšením až na +120 °C. Tyto parametry umožňují použití průchodky v systémech s proměnlivou teplotou, jako jsou topné soustavy nebo chlazení. Průchodka je vyrobena z uhlíkové pozinkované oceli, což zajišťuje odolnost proti korozi a mechanickému poškození.

Montáž a připojení

Průchodka se montuje lisováním do trubky nebo tvarovky. Je důležité zajistit, aby trubka byla čistá a bez nečistot, které by mohly ovlivnit těsnost spoje. Při montáži je třeba dodržovat rozměry a typy závitů uvedené v technickém listu. Nejčastější chyba při montáži je nedostatečné lisování, což může vést k netěsnosti. Pro správnou montáž je vhodné použít čelisti typu M a zajistit, aby byl indikátor lisování správně nastaven. Po montáži je třeba prověřit těsnost spoje a v případě potřeby provést dodatečné lisování.

Kompatibilita a příslušenství

Průchodka IVAR IVC87.2212 je kompatibilní s trubkami a tvarovkami stejného systému. Je vhodné doobjednat čelisti typu M, které umožňují správné lisování. Další potřebné příslušenství zahrnuje i trubky a tvarovky s odpovídajícím průměrem. V balení se průchodka dodává v počtu 20 kusů, což je vhodné pro větší objemy montáže. Pro úplnou instalaci je potřeba zajistit i další komponenty, jako jsou pojistné ventily, kulové kohouty a expanzní nádoby.

Technické souvislosti pro projektanta

Průchodka je z uhlíkové pozinkované oceli, což zajišťuje odolnost proti korozi a mechanickému poškození. Tento materiál je vhodný pro systémy, kde je požadována dlouhodobá spolehlivost. Průchodka je navržena pro uzavřené a tlakové systémy, kde je důležitá těsnost a odolnost proti vysokému tlaku. V hydraulickém systému je průchodka součástí potrubí, které přenáší médium mezi jednotlivými komponenty. Pro správnou funkci je důležité zajistit, aby byla průchodka správně dimenzována a montována podle technických norem.

Servis a provoz

Průchodka vyžaduje minimální údržbu. Je důležité pravidelně kontrolovat těsnost spojů a v případě potřeby provést dodatečné lisování. Během provozu je třeba sledovat stav potrubí a průchodky, zejména v místech, kde dochází ke změně teploty nebo tlaku. V případě poškození průchodky je třeba ji vyměnit. Servisní intervaly nejsou uvedeny, proto je vhodné provádět kontrolu podle potřeby a podle stavu systému.

Časté dotazy

Lze průchodku použít v systémech s pitnou vodou?
Ne, průchodka není certifikována pro pitnou vodu.

Je průchodka vhodná pro systémy s teplotou nad +85 °C?
Průchodka může být použita dočasně až do +120 °C, ale ne pro trvalé provozování nad +85 °C.

Je průchodka kompatibilní s jinými systémy?
Průchodka lze kombinovat s jinými systémy, pokud jsou rozměry a typy závitů kompatibilní.

Je průchodka vhodná pro požární vodovody?
Ano, průchodka je vhodná pro požární vodovody, pokud jsou dodrženy technické požadavky.
