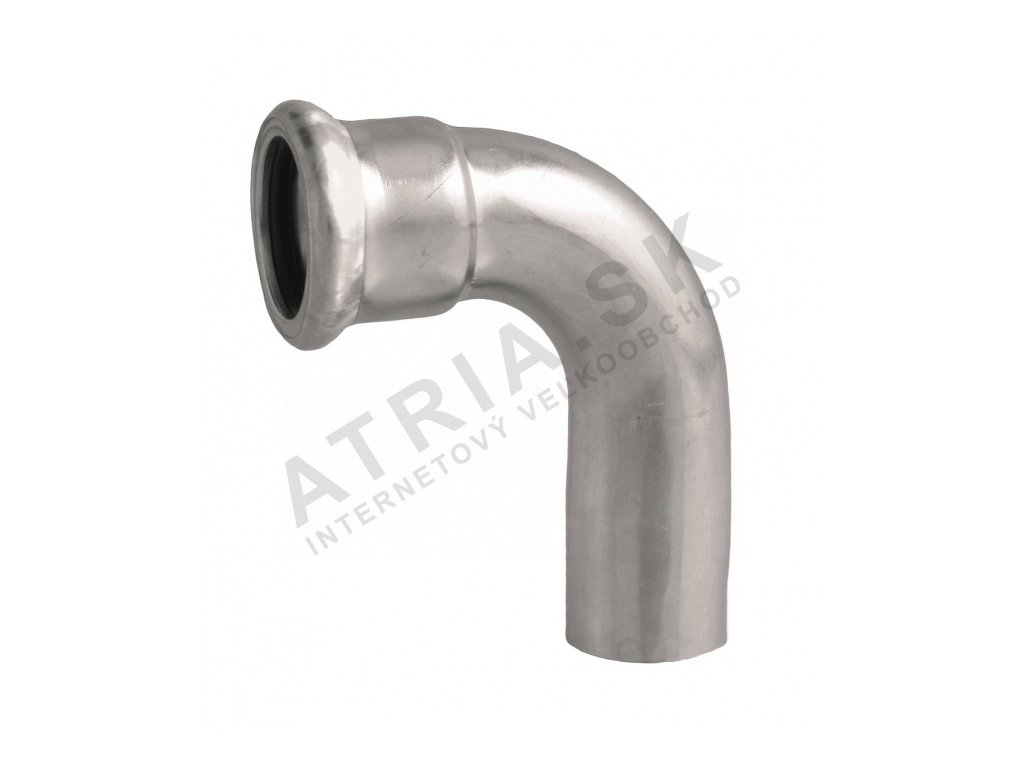

Oblouk 90° - s jedním zásuvným koncem - C - 88,9 mm IVAR.IVC21

Detailní popis produktu

Oblouk 90° IVAR IVC21.89 patří mezi základní tvarovky používané v ocelových potrubních systémech. Je vhodný pro uzavřené topné systémy, požární vodovody, chlazení, klimatizační systémy a systémy pro solární využití. Tvarovka je navržena tak, aby umožnila rychlou a bezpečnou montáž bez nutnosti svařování nebo závitových spojů. Použití zástrčky PRESS zajišťuje těsnost a snadnou montáž, což je výhodné při montáži v uzavřených prostorách nebo při rekonstrukcích. Oblouk je vhodný pro montážníky i projektanty, kteří potřebují rychlou a spolehlivou montáž v systémech s vysokými požadavky na těsnost a odolnost.

Typické aplikace zahrnují montáž do uzavřených topných systémů, například v bytových nebo průmyslových budovách. Oblouk je vhodný i pro systémy chlazení, kde je důležitá hygienická těsnost a odolnost proti korozi. V požárních systémech zajišťuje bezpečné připojení potrubí s vysokým tlakem. V klimatizačních systémech je oblouk často používán v rozdělovačích nebo v systémech s recirkulací vzduchu. Pro solární systémy je oblouk vhodný díky své odolnosti proti teplotám až do +120 °C.

Technické parametry

Parametry jako hmotnost 1,378 kg a průměr 88,9 mm jsou důležité pro dimenzování celého systému. Hmotnost ovlivňuje statické zatížení konstrukce a volbu opěrných bodů. Průměr tvarovky musí být v souladu s průměrem trubek a ostatních tvarovek v systému, aby byla zajištěna hydraulická rovnováha. Tlak 16 barů a teplotní rozsah od -20 °C do +120 °C umožňují použití oblouku v širokém rozsahu aplikací.

Montáž a připojení

Montáž oblouku zahrnuje připojení k trubce pomocí zástrčky PRESS. Před montáží je třeba zkontrolovat, že trubka je čistá a bez poškození. Zástrčka se nasune na trubku a poté se lisuje speciálními čelistmi. Je důležité dodržovat tlak lisování a zkontrolovat těsnost spoje. Častou chybou je nedostatečné lisování nebo použití nekompatibilních čelistí. Při montáži je nutné dodržovat pokyny výrobce a používat pouze čelisti typu M, jak je uvedeno v technickém popisu.

Kompatibilita a příslušenství

Oblouk je kompatibilní s jinými tvarovkami a trubkami z uhlíkové oceli stejného průměru. Pro montáž je nutné použít čelisti typu M a O-kroužek EPDM. Při montáži do uzavřených systémů je vhodné doobjednat i další tvarovky a příslušenství, jako jsou křížení, T-konce nebo přechody. Související produkty zahrnují i další oblouky nebo tvarovky stejné řady IVAR.IVC21.

Technické souvislosti pro projektanta

Oblouk 90° IVAR IVC21.89 je vyroben z uhlíkové pozinkované oceli, což zajišťuje odolnost proti korozi a dlouhou životnost. Těsnost je zajištěna O-kroužkem z EPDM, který je odolný vůči teplotám až do +120 °C. Tvarovka je vhodná pro uzavřené systémy, kde je důležitá hydraulická rovnováha a těsnost. V systémech s vysokým tlakem je důležité zvolit správné průměry a tvarovky, aby byla zajištěna bezpečnost a účinnost provozu. Pro projektanta je důležité, že oblouk není certifikován pro pitnou vodu, a proto je vhodný pouze pro technické systémy.

Servis a provoz

Údržba oblouku není nutná, protože je těsnost zajištěna při montáži. Je důležité pravidelně kontrolovat celý systém na těsnost a případné poškození. Při montáži je třeba zajistit, že spoj je správně lisovaný a těsný. Při provozu je třeba sledovat stav tvarovky a případné známky koroze nebo poškození. Servisní intervaly nejsou uvedeny, ale při podezření na poškození je vhodné provést kontrolu nebo vyměnit tvarovku.

Časté dotazy

Lze oblouk použít v systémech s teplotou nad +120 °C?
Ne, maximální provozní teplota je +120 °C, jak je uvedeno v technickém popisu.

Je oblouk kompatibilní s trubkami jiných výrobců?
Je možné použít trubky jiných výrobců, pokud jsou kompatibilní s zástrčkou PRESS a mají stejný průměr.

Je oblouk vhodný pro pitnou vodu?
Ne, oblouk není certifikován pro pitnou vodu a je vhodný pouze pro technické systémy.

Je možné použít oblouk v systémech s tlakem vyšším než 16 barů?
Ne, maximální provozní tlak je 16 barů, jak je uvedeno v technickém popisu.
