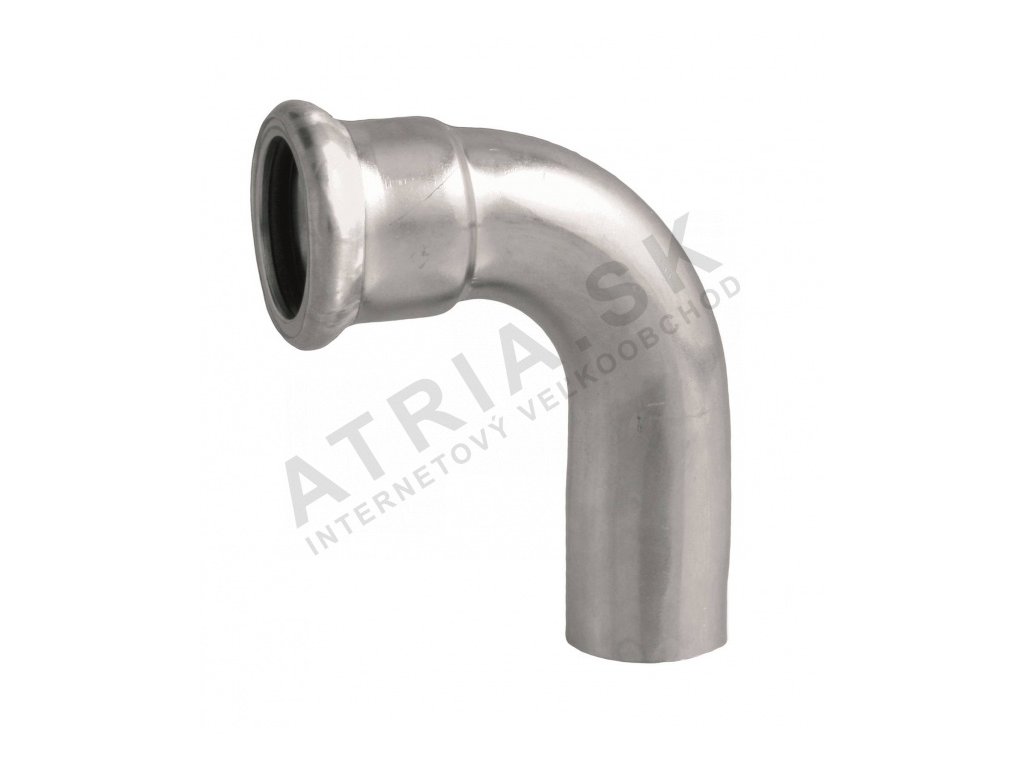

Oblouk 90° - s jedním zásuvným koncem - C - 54 mm IVAR.IVC21

Detailní popis produktu

Oblouk 90° IVAR IVC21.54 je typickým prvkem potrubních systémů v topných, chladících a hydraulických instalacích. Používá se především v uzavřených systémech, kde je důležitá těsnost a odolnost vůči teplotním a tlakovým změnám. Tento oblouk je vhodný pro montáž do systémů ústředního vytápění, požární vody, chlazení a klimatizace. Instalatéři ho využívají při pokládce potrubí v průmyslových i komerčních objektech, kde je třeba rychlá a spolehlivá montáž bez svařování nebo závitových spojů.

Typickou výhodou tohoto produktu je jeho kompatibilita s různými typy potrubí a tvarovek, což umožňuje jeho použití v širokém rozsahu aplikací. Montáž je zajištěna lisovacím systémem, který eliminuje potřebu dodatečného těsnění. Díky tomu je oblouk vhodný i pro náročné prostředí, kde je důležitá hygienická čistota nebo odolnost vůči chemikáliím.

Technické parametry

Parametry jako hmotnost 0,392 kg a průměr 54 mm jsou důležité pro dimenzování potrubních systémů. Hmotnost ovlivňuje celkovou zátěž konstrukce, zatímco průměr určuje hydraulické vlastnosti a průtokovou kapacitu. Oblouk je navržen pro pracovní teploty až +120 °C, což zaručuje jeho použití i v náročnějších topných systémech.

Montáž a připojení

Montáž oblouku IVAR IVC21.54 probíhá pomocí lisovacího systému, který vyžaduje použití čelistí typu M. Před montáží je třeba zkontrolovat stav O-kroužku EPDM a jeho správné umístění. Zásuvný konec se připojuje k trubce, která musí být čistá a bez poškození. Během lisování je důležité sledovat indikátor lisování, aby byla zajištěna těsnost spoje. Častou chybou je nedostatečné lisování nebo použití nekompatibilních čelistí, což může vést k netěsnosti nebo poškození tvarovky.

Kompatibilita a příslušenství

Oblouk je kompatibilní s potrubím a tvarovkami stejného průměru a systémem lisování. Pro správnou montáž je nutné mít k dispozici čeliste typu M a O-kroužek EPDM. Při pokládce je vhodné doobjednat i další tvarovky, trubky a případně přípojky, aby byl systém dokončen. Související produkty zahrnují i jiné oblouky, přímky a přípojky stejného typu a průměru.

Technické souvislosti pro projektanta

Oblouk je vyroben z uhlíkové pozinkované oceli, což zaručuje odolnost vůči korozi a mechanickému poškození. Těsnění je z EPDM, což je materiál vhodný pro široké rozmezí teplot až +120 °C. Při hydraulickém výpočtu je důležité zohlednit hydraulické ztráty v oblouku, které ovlivňují celkový průtok systémem. V systémech s vysokým tlakem je nutné zajistit správné lisování a použití kompatibilních čelistí. Pro projektanta je důležitý i průměr potrubí, který ovlivňuje celkovou hydrauliku a efektivitu systému.

Servis a provoz

Údržba oblouku spočívá především v pravidelné kontrole spojů a těsnosti. Při provozu je důležité sledovat teplotu a tlak v systému, aby nedošlo k poškození tvarovky. V případě podezření na netěsnost je třeba provést revizi spoje a případně ho přelisovat. Vzhledem k tomu, že v podkladu nejsou uvedeny konkrétní servisní intervaly, doporučuje se pravidelná kontrola podle potřeby systému a podle pokynů výrobce.

Časté dotazy

Lze oblouk použít v systémech s teplotou nad +120 °C?
Ne, maximální pracovní teplota je +120 °C. Pro vyšší teploty je třeba použít jiný typ tvarovky.

Je oblouk certifikován pro potrubí pitné vody?
Ne, trubka není certifikována pro pitnou vodu.

Co dělat, pokud oblouk netěsní po montáži?
Pokud oblouk netěsní, je třeba zkontrolovat stav O-kroužku a správnost lisování. Případně je třeba spoj přelisovat.

Lze oblouk použít v systémech s tlakem vyšším než 16 barů?
Ne, maximální pracovní tlak je 16 barů. Pro vyšší tlak je třeba použít jiný typ tvarovky.
