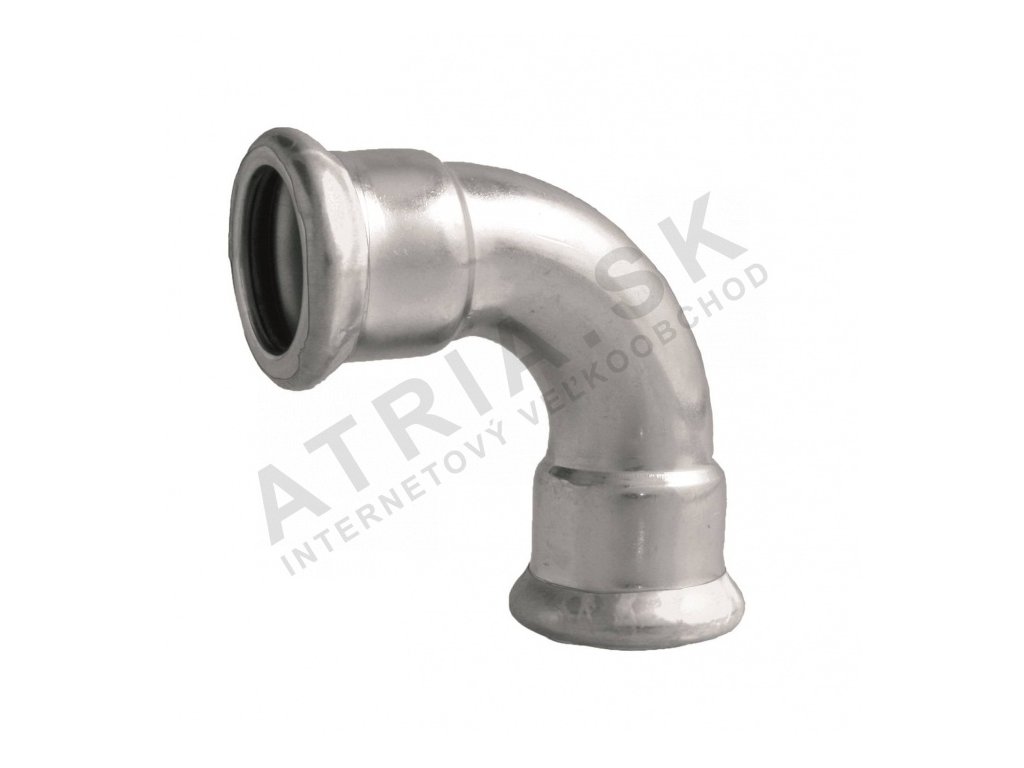

Oblouk 90° - C - 15 mm IVAR.IVC20

Detailní popis produktu

Oblouk 90° IVAR IVC20.15 je častou součástí potrubních systémů, kde je potřeba změnit směr proudění média. Používá se především v otopných systémech, požárních instalacích, systémech chlazení a v průmyslových aplikacích. Montážník při instalaci řeší správné lisování, těsnost spojů a kompatibilitu s ostatními prvky potrubí. Oblouk je navržen pro systémy s pracovním tlakem až 16 barů a teplotou od -20 °C do +120 °C.

Typické aplikace zahrnují uzavřené topné soustavy, potrubí pro studenou vodu a chlazení, požární systémy a solární instalace. V praxi se oblouk montuje mezi trubky nebo mezi trubkou a tvarovkou, což umožňuje flexibilní uspořádání potrubí. Díky své konstrukci a materiálu není nutné provádět svařování nebo závitové spoje, což zrychluje montáž a zajišťuje bezpečnost spojů.

Technické parametry

Hmotnost 0,047 kg je důležitým parametrem při dimenzování, protože ovlivňuje celkovou hmotnost potrubní sítě. Tento oblouk je určen pro průměr trubky 15 mm a pracuje v rozmezí teplot od -20 °C do +120 °C. Pro správné dimenzování je důležitý také maximální pracovní tlak až 16 barů, což umožňuje použití v systémech s vyšším hydraulickým nárokem.

Montáž a připojení

Montáž oblouku 90° IVAR IVC20.15 se provádí lisováním pomocí čelistí typu M. Je důležité zajistit, že oblouk je správně připojen k trubkám nebo tvarovkám, aby nedocházelo k netěsnostem. Před lisováním je nutné zkontrolovat čistotu trubky a správnou velikost. Častou chybou je nedostatečné lisování, což může vést k únikům média. Dále je důležité, aby byl oblouk připojen do systému s indikátorem lisování do 54 mm, jak je uvedeno v technickém popisu.

Kompatibilita a příslušenství

Oblouk je kompatibilní s dalšími prvky systému IVAR.IVC20, jako jsou tvarovky, trubky a přípojky. Pro úplnou montáž je nutné doobjednat i O-kroužky EPDM, které zajišťují těsnost spojů. Při plánování potrubí je vhodné zvážit i případné rozdělovače nebo kulové kohouty, které mohou být potřeba pro regulaci průtoku média.

Technické souvislosti pro projektanta

Oblouk 90° IVAR IVC20.15 je vyroben z uhlíkové pozinkované oceli, což zajišťuje odolnost proti korozi a mechanickému poškození. Vnitřní těsnění je z EPDM, což umožňuje použití v systémech s různými médii, včetně vody, inertních plynů a suchého vzduchu. Hydraulické vlastnosti oblouku jsou závislé na správném lisování a těsnosti spojů. Projektant by měl zohlednit hydraulické ztráty v oblouku a dimenzovat systém tak, aby byla zajištěna dostatečná průtoková kapacita. Vliv na životnost systému má i kvalita lisování a dodržení pracovních parametrů.

Servis a provoz

Údržba oblouku není vyžadována, protože je konstrukce bez pohyblivých částí. Důležitým kontrolním bodem je pravidelná inspekce spojů na netěsnosti a poškození povrchu. Vzhledem k tomu, že oblouk není certifikován pro pitnou vodu, je nutné zajistit, že není použit v systémech, kde by mohlo dojít k kontaktu s pitnou vodou. V praxi se doporučuje při montáži zkontrolovat těsnost a správné lisování, aby byl zajištěn bezproblémový provoz.

Časté dotazy

Lze oblouk použít v systémech s pitnou vodou?
Ne, oblouk není certifikován pro pitnou vodu a proto není vhodný pro systémy, kde by mohlo dojít k kontaktu s pitnou vodou.

Je možné použít oblouk mimo topné systémy?
Ano, oblouk je vhodný pro požární systémy, systémy chlazení, průmyslové instalace a systémy s suchým vzduchem nebo inertními plyny.

Je nutné použít speciální nástroje při montáži?
Ano, montáž se provádí pomocí čelistí typu M, které zajistí správné lisování a těsnost spojů.

Je oblouk kompatibilní s jinými systémy než IVAR.IVC20?
Ne, oblouk je navržen pro použití v rámci systému IVAR.IVC20 a není určen pro kombinaci s jinými systémy bez ověření kompatibility.
