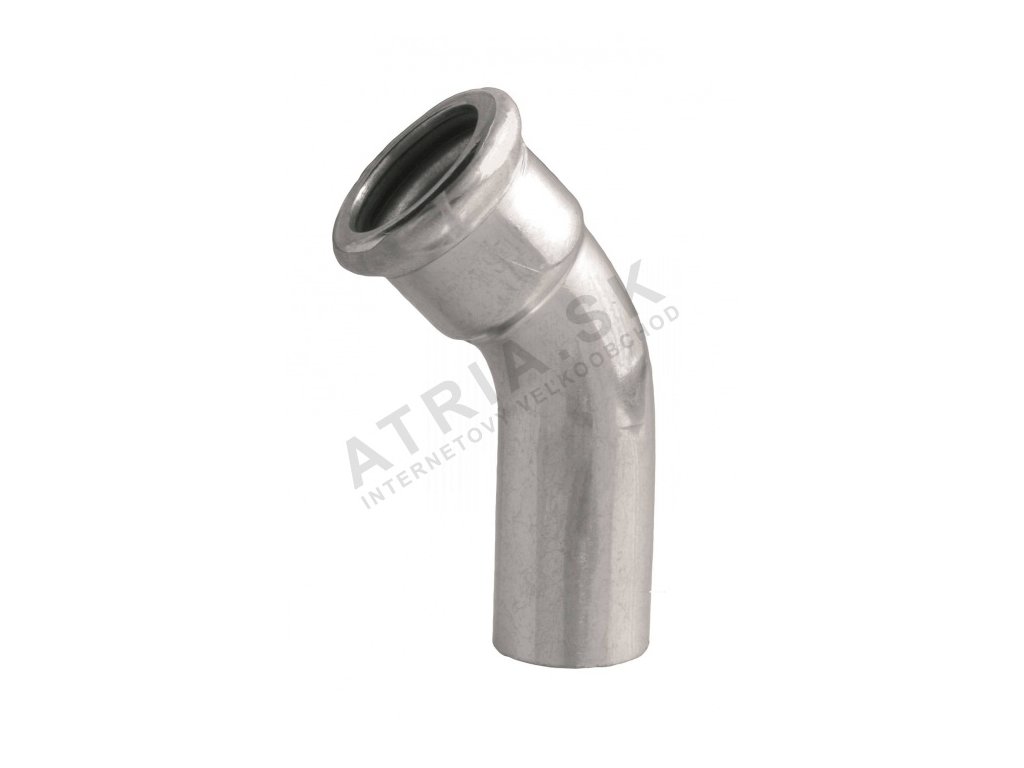

Oblouk 45° - s jedním zásuvným koncem - C - 42 mm IVAR.IVC23

Detailní popis produktu

Oblouk 45° IVAR IVC23.42 se využívá při montáži rozvodů v uzavřených topných a chladicích systémech. Tento typ tvarovky je vhodný pro systémy s pracovní teplotou až do +120 °C. Použití je běžné v rozvodech ústředního topení, chlazení, požární vody nebo klimatizačních systémů. Díky své konstrukci umožňuje rychlou a bezpečnou montáž bez nutnosti svařování nebo závitových spojů. Tvarovka je vhodná i pro rozvody inertních plynů a průmyslových aplikací, kde je důležitá hygienická čistota a těsnost spojů.

Typické aplikace zahrnují montáž potrubí v topných systémech, včetně solárních systémů, kde je důležitá přesnost rozměrů a odolnost proti mechanickému poškození. Oblouk 45° s jedním zásuvným koncem se montuje do uzavřených systémů, kde je třeba zajistit hydraulickou těsnost a snížit riziko úniku. Použití je vhodné i v systémech tlakového suchého vzduchu nebo v systémech s inertními plyny.

Technické parametry

Parametry, jako je hmotnost 0,192 kg a rozměr 42 mm, jsou důležité pro dimenzování systému. Hmotnost ovlivňuje celkovou zátěž montážních prvků a zároveň přispívá k nízké hmotnosti celého potrubí. Rozměr 42 mm určuje kompatibilitu s jinými prvkami potrubí a umožňuje spojení s trubkami stejného průměru. Oblouk je navržen pro pracovní teplotu až do +120 °C, což ovlivňuje jeho vhodnost pro konkrétní systémy.

Montáž a připojení

Montáž oblouku 45° IVAR IVC23.42 vyžaduje použití čelistí typu M. Před montáží je nutné zajistit čistotu trubky a tvarovky, aby bylo možné dosáhnout těsnosti spoje. Zásuvný konec se připojuje k trubce pomocí technologie press fit, kde je důležité dodržet správnou hloubku zasunutí a použít indikátor lisování. Nejčastější chyby při montáži zahrnují nedostatečné lisování nebo špatně vybrané nástroje. Při montáži je také důležité zajistit, že tvarovka není deformovaná a že je použit správný typ těsnění (EPDM O-kroužek).

Kompatibilita a příslušenství

Oblouk 45° IVAR IVC23.42 je kompatibilní s jinými prvky systému press fit značky IVAR. Pro správnou funkci je nutné doobjednat odpovídající čelista typu M a EPDM těsnění. Tvarovka je vhodná pro kombinaci s trubkami a tvarovkami o průměru 42 mm. Při montáži je důležité zkontrolovat, zda jsou všechny prvky ze stejné technologie, aby byla zajištěna těsnost a odolnost spojů.

Technické souvislosti pro projektanta

Oblouk 45° IVAR IVC23.42 je vyroben z uhlíkové pozinkované oceli, což zajišťuje odolnost proti korozi a mechanickému poškození. Těsnění je z EPDM, což umožňuje odolnost proti širokému rozsahu pracovních teplot. V hydraulickém systému je oblouk součástí rozvodu, kde zajišťuje změnu směru potrubí. V systémech s vyšším tlakem je důležité zajistit, že všechny prvky jsou navrženy pro stejný PN. Životnost a účinnost systému závisí na správné montáži, čistotě potrubí a dodržení hygienických podmínek.

Servis a provoz

Údržba oblouku 45° IVAR IVC23.42 není nutná, pokud je systém správně montován a nejsou zaznamenány úniky. Během provozu je důležité sledovat stav těsnění a celkovou funkčnost spojů. V případě podezření na únik nebo deformaci je nutné provést revizi spoje. Servisní intervaly nejsou uvedeny, ale pravidelná kontrola systému je vhodná, zejména v průmyslových aplikacích nebo v systémech s vyšším tlakem.

Časté dotazy

Lze oblouk 45° IVAR IVC23.42 použít v systémech s vyšším tlakem než 16 barů?
Není vhodný pro tlaky vyšší než 16 barů, protože je navržen pro PN 16.

Je oblouk 45° IVAR IVC23.42 certifikován pro pitnou vodu?
Ne, trubka není certifikována pro pitnou vodu.

Je oblouk 45° IVAR IVC23.42 vhodný pro montáž v uzavřeném systému?
Ano, oblouk je vhodný pro montáž v uzavřených systémech s pracovní teplotou až do +120 °C.

Je oblouk 45° IVAR IVC23.42 kompatibilní s jinými systémy?
Je možné kombinovat s jinými systémy, ale je důležité zajistit, že všechny prvky jsou navrženy pro stejný PN a technologii montáže.
