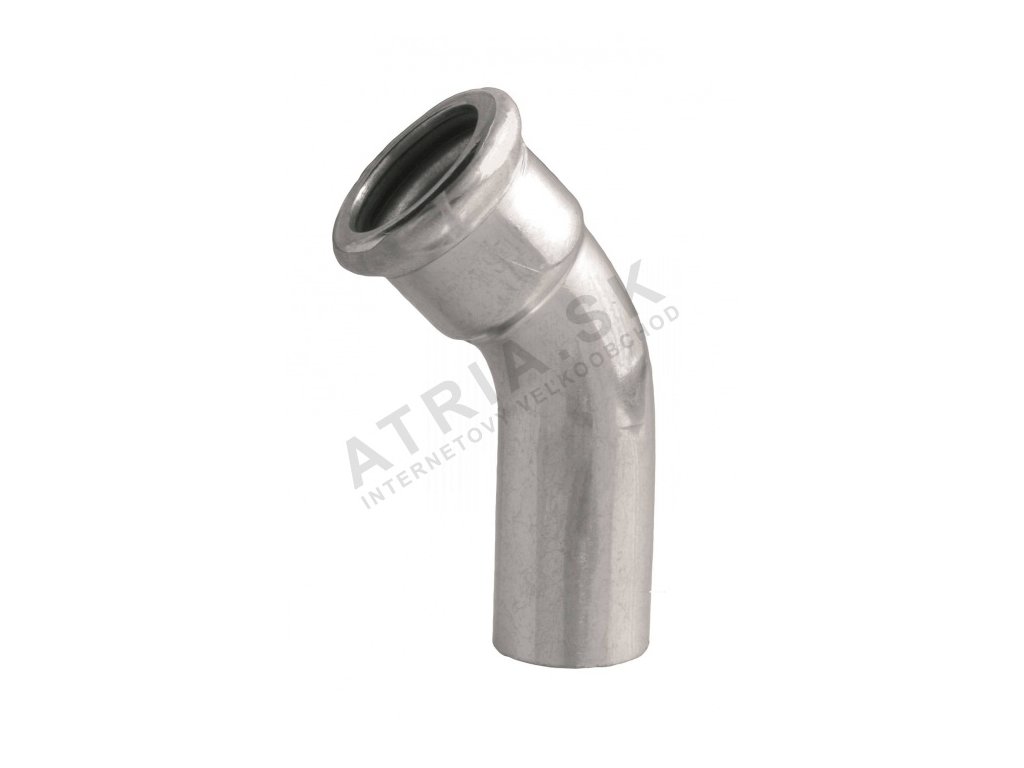

Oblouk 45° - s jedním zásuvným koncem - C - 22 mm IVAR.IVC23

Detailní popis produktu

Oblouk 45° IVAR IVC23.22 se používá v uzavřených systémech ústředního vytápění, chlazení, požární ochrany a klimatizace. Je vhodný pro montáž do topných a chladicích soustav, kde je potřeba zajištění těsnosti a odolnosti vůči tlaku i teplotě. Výhodou je rychlá montáž bez nutnosti svařování nebo závitových spojů. Použití je vhodné v průmyslových objektech, bytových domech, kancelářských budovách a pro solární systémy. Instalatéři často řeší optimalizaci hydrauliky a těsnosti v místech spojení potrubí, kde je potřeba přesného rozmístění tvarovek.

Typickou aplikací je rozdělení proudové cesty v rozdělovačích nebo vedení vody v uzavřených systémech. Výrobek je vhodný do systémů, kde je potřeba odolnosti vůči mechanickému poškození a dlouhodobé spolehlivosti spojů. Montáž je vhodná i do systémů s podlahovým vytápěním nebo do systémů chlazení s nízkými teplotami.

Technické parametry

Parametry jako PN 16 a pracovní teplota až +120 °C zajišťují odolnost vůči vysokému tlaku a teplotě. Tyto hodnoty jsou důležité pro dimenzování systému, zejména při výběru tvarovek a trubek, které musí vydržet stejné nebo vyšší zatížení. Materiál – uhlíková pozinkovaná ocel – zaručuje odolnost proti korozi a mechanickému poškození.

Montáž a připojení

Oblouk se montuje pomocí čelistí typu M, které umožňují lisování zástrčky do trubky. Před montáží je nutné zkontrolovat čistotu trubky a správnost průměru. Připojovací rozměr je 22 mm. Nejčastější chybou je nedostatečné lisování, což může vést k netěsnosti. Je důležité dodržovat pokyny výrobce a využít krimpovací indikátor, který zajišťuje správné lisování až do 54 mm.

Kompatibilita a příslušenství

Oblouk je kompatibilní s potrubím stejného průměru a s ostatními tvarovkami z oceli s pozinkováním. Je vhodný k použití v systémech, kde je potřeba kombinace s jinými typy spojů. Pro montáž je nutné mít k dispozici čelisti typu M. Související produkty zahrnují trubky stejného průměru a další tvarovky IVAR IVC23.

Technické souvislosti pro projektanta

Oblouk 45° je součástí hydraulického systému, který umožňuje změnu směru proudění média. Výrobek je vyroben z uhlíkové pozinkované oceli, což zaručuje odolnost vůči korozi. Vnitřní těsnění je z EPDM, což zajišťuje odolnost vůči teplé vodě a chemikáliím. Pro správnou funkci je důležitá hydraulická rovnováha systému, kde se oblouk používá jako přechod mezi potrubími. Účinnost a životnost závisí na správné montáži, těsnosti a dodržení pracovních podmínek.

Servis a provoz

V provozu je důležité sledovat těsnost spojů a případné známky poškození. Netěsnost může být důsledkem nedostatečného lisování nebo poškození těsnění. Je vhodné pravidelně kontrolovat stav tvarovky a okolí spoje. Výrobek není určen pro systémy s pitnou vodou, proto je nutné zajistit, že je použit v systémech, které toto požadavky splňují.

Časté dotazy

Lze oblouk použít v systémech s teplotou nad 120 °C?
Ne, maximální pracovní teplota je +120 °C, proto je vhodné použít jiný typ tvarovky pro vyšší teploty.

Je oblouk kompatibilní s trubkami jiných výrobců?
Je-li trubka stejného průměru a materiálu, je kompatibilita zajištěna. Je důležité ověřit, zda výrobek je vhodný pro lisování čelistí typu M.

Může být oblouk použit v systémech s pitnou vodou?
Ne, výrobek není certifikován pro pitnou vodu. Je vhodné použít jiný typ tvarovky, který splňuje příslušné normy.

Je možné použít oblouk v systémech s tlakem vyšším než 16 barů?
Ne, maximální pracovní tlak je 16 barů. Pro vyšší tlaky je nutné použít jiný typ tvarovky s vyšším PN.
