ELIZ EURO 100 THV PAW.MV25
Kód: ELZ_3411Související produkty
Detailní popis produktu
Pro koho: Zásobník ELIZ EURO 100 THV je určen pro rodinné domy, bytové domy a menší komerční objekty s ohřevem teplé vody.
Kombinujte s: Kombinujte jej se závěsnými kotli ústředního topení, které využijí výměník pro ohřev vody; hada má výkon 29 kW a plochu 1,03 m².
Čím se liší: Má horní umístění vývodů, cirkulaci, volné stojení a nádrž s maximálním tlakem 6 bar, zárukou 5 let.

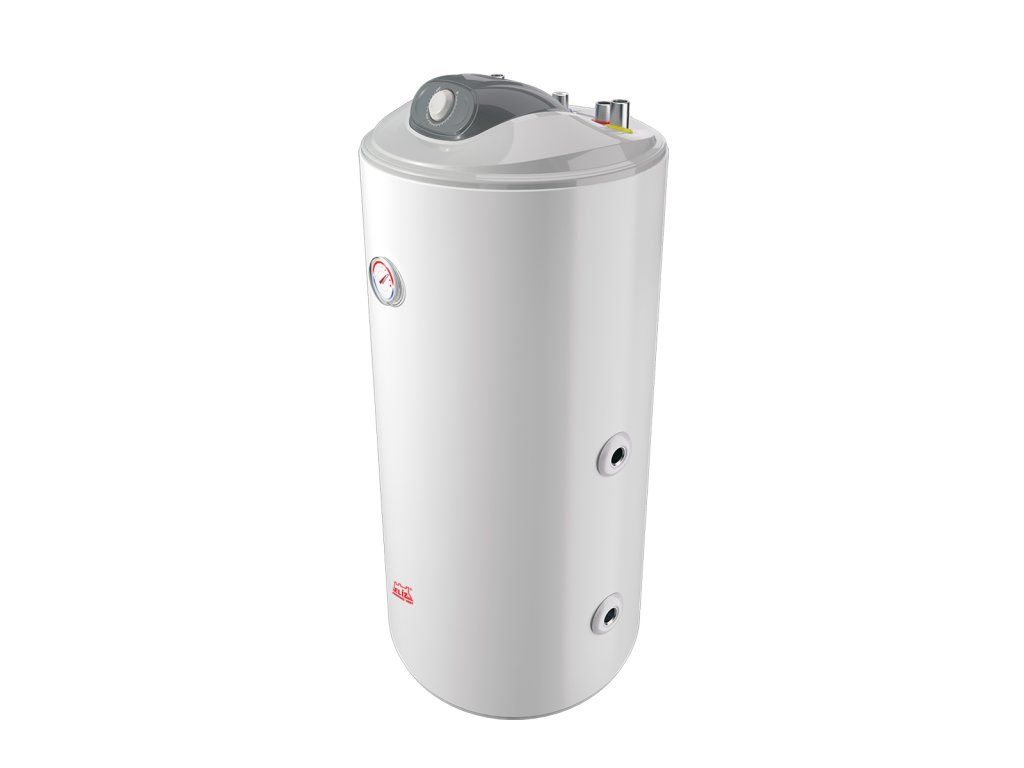

Stacionární zásobník teplé vody ELIZ EURO 100 THV je vhodný pro montáž v rodinných domech, bytových domovech a menších komerčních objektech, kde je potřeba zajištění teplé vody pro jedno nebo více odběrných míst. Tento typ zásobníku se často používá v kombinaci se závěsnými kotli ústředního topení, kde je výhodné využít výměníku tepla kotle pro ohřev vody. Instalatér při montáži řeší hydraulické připojení, správné nastavení teplotních hranic a zajištění těsnosti všech připojení. Výhodou je horní umístění vývodů, které zjednodušuje hydraulické připojení ke kotelu a případnému cirkulačnímu systému.
Typická aplikace zahrnuje systémy s jedním nebo více odběry teplé vody, například v kuchyni, koupelně a větších bytových jednotkách. Díky jednoduché hydraulice a kompaktnímu rozměru je zásobník vhodný i pro menší objekty, kde je důležitá dostupnost místa. Pro správnou funkci je nutné zajistit dostatečný průtok a teplotu topné vody v systému, aby byl zajištěn efektivní ohřev vody v zásobníku.
Technické parametry
| typ | EURO 100 THV |
|---|---|
| maximálny tlak nádoby | 6 bar |
| plocha hada S1 | 1,03 m² |
| výkon hada S1 | 29 kW |
| hmotnost | 42,5 kg |
| rozměry výrobku: š / v / h | 462 x 1025 x 485 mm |
| záruka na nádrž | 5 rokov |
| záruka na výrobok | 2 roky |
| EAN | 3800035730784 |
| Kód | ELZ_3411 |
| Značka | ELIZ |
Parametry jako výkon hady (29 kW) a plocha hady (1,03 m²) jsou důležité pro dimenzování hydraulické soustavy. Výkon hady ovlivňuje rychlost ohřevu vody v zásobníku a tím i dobu, za kterou je voda připravená k odběru. Při projektování je třeba zajistit, aby topný systém byl schopen dodat potřebný průtok a teplotu vody, aby byl výkon hady plně využit. Maximální tlak nádoby (6 bar) je také důležitý parametr, který ovlivňuje hydraulické vlastnosti celé soustavy.
Montáž a připojení
Při montáži zásobníku ELIZ EURO 100 THV je třeba zajistit jeho pevné upevnění na podlaze a správné hydraulické připojení. Všechny vývody jsou orientované nahoru, což usnadňuje připojení ke kotelu ústředního topení. Při hydraulickém připojení je nutné dodržet správné pořadí připojení: topný had, přívod studené vody a odběr teplé vody. Připojovací rozměry a typy závitů je třeba ověřit podle technického listu výrobce.
Mezi běžné chyby při montáži patří nesprávné utažení těsnění, nedostatečné vyplavení systému nebo chybné nastavení teplotního termostatu. Před spuštěním systému je třeba provést kontrolu těsnosti a ověřit, že všechna připojení jsou správně utažena. Dále je vhodné zajistit dostatečný průtok topné vody a zkontrolovat funkci pojistných prvků.
Kompatibilita a příslušenství
Zásobník ELIZ EURO 100 THV je kompatibilní s různými typy závěsných kotlů ústředního topení. Pro správné fungování systému může být nutné doobjednat cirkulační čerpadlo, pokud není kotel vybaven vlastním oběhem. Další příslušenství může zahrnovat tvarovky, kulové kohouty, pojistné ventily a termostatické ventily. Související produkty mohou zahrnovat zásobníky teplé vody jiných modelů nebo komponenty pro regulaci teploty vody.
Technické souvislosti pro projektanta

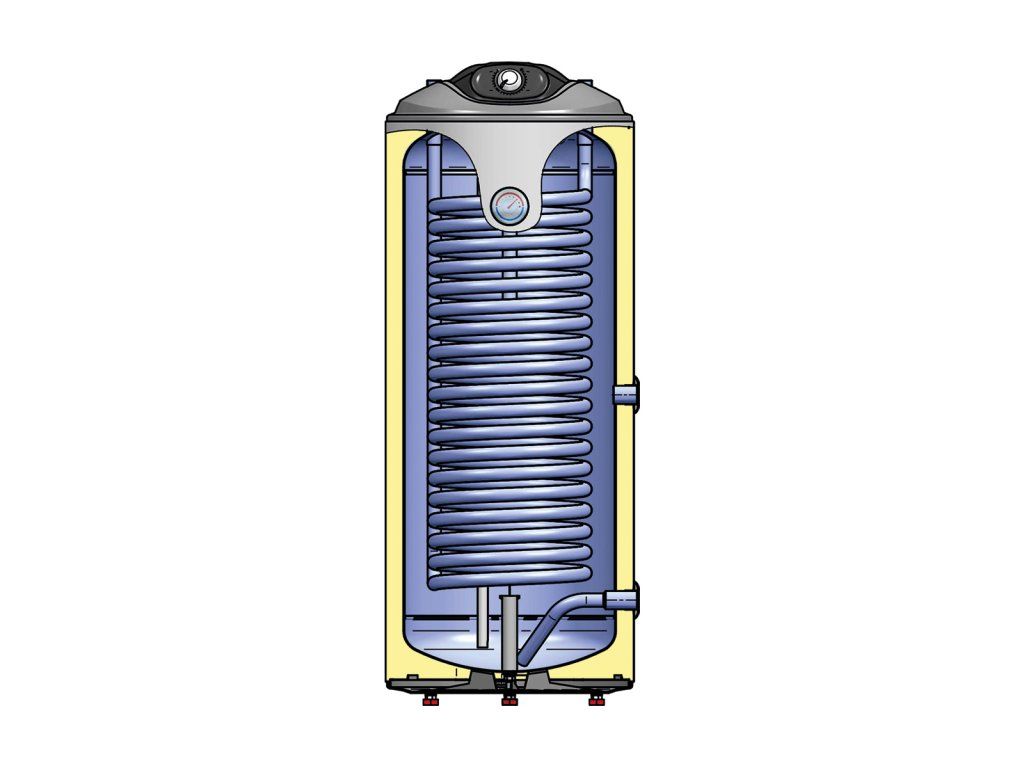

Zásobník ELIZ EURO 100 THV funguje na principu nepřímotopného ohřevu vody, kde je teplota vody zvyšována prostřednictvím topné hady, která je ohřívána topnou vodou z kotle. Nádrž je vyrobena z oceli s ochranou zirkoniovým smaltem, což zajišťuje odolnost proti korozi. Izolace nádrže je z polyuretanu, což minimalizuje tepelné ztráty. Prodloužená životnost nádrže je zajištěna anodovou ochranou.
Hydraulické zapojení zahrnuje připojení topné hady, přívodu studené vody a odběru teplé vody. Elektrické zapojení je zajištěno termostatem, který umožňuje regulaci teploty vody v nádrži. Pro projektanta je důležité zajistit, aby systém byl dimenzován tak, aby byl zajištěn dostatečný průtok a teplota topné vody, aby byl výkon hady plně využit. Dále je třeba zajistit, aby byly dodrženy hygienické požadavky na teplotu vody a aby byl zásobník integrován do celkového systému ústředního topení.
Servis a provoz
Údržba zásobníku ELIZ EURO 100 THV zahrnuje pravidelnou kontrolu funkce pojistných prvků, jako je pojistný ventil a vypouštěcí ventil. Dále je třeba zajistit, že termostat funguje správně a že je zásobník v pořádku. V průběhu provozu je vhodné pravidelně kontrolovat stav izolace a závady na nádrži.
Prodloužená záruka na nádrž (5 let) a záruka na celý výrobek (2 roky) zahrnuje pokrytí poruch způsobených materiálovými vadami. Během záruky je třeba zajistit, že zásobník je používán podle pokynů výrobce a že nebyly provedeny neoprávněné úpravy. Po uplynutí záruky je vhodné zajistit pravidelnou údržbu a servisní intervence podle pokynů výrobce.
Časté dotazy
Lze zásobník ELIZ EURO 100 THV připojit na závěsný kotel ústředního topení?
ANO, zásobník je navržen pro připojení ke zdroji tepla, jako je závěsný kotel ústředního topení. Horní vývody usnadňují hydraulické připojení.
Je možné připojit cirkulační systém k zásobníku?
ANO, zásobník má horní vývody, které umožňují připojení cirkulačního systému. Je nutné zajistit, že cirkulační čerpadlo je schopné zajistit dostatečný průtok.
Je zásobník vybaven pojistným ventilem?
ANO, zásobník je vybaven kovovým pojistným ventilem se zpětnou klapkou, který je součástí výrobku.
Je možné zásobník použít v systémech s více odběry teplé vody?
ANO, zásobník je vhodný pro jedno nebo více odběrných míst. Pro více odběrů je vhodné zajistit dostatečný průtok a teplotu vody.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | Stacionární s 1 hadem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 42.5 kg |
| EAN: | 3800035730784 |
| Objem: | 81 – 150 l |
| Způsob ohřevu: | nepřímý (z kotle) |
| Montáž: | svislá na stěnu |
| typ: | EURO 100 THV |
| príkon: | |
| napätie: | |
| istenie: | |
| prepínanie výkonu: | |
| elektrické krytie: | |
| pripojenie vody: | 3/4 '' |
| maximálny tlak nádoby: | 6 bar |
| doba ohrevu vody 12 - 65 °C: | |
| tepelné straty: | |
| pripojenie hada: | 3/4 " |
| plocha hada S1: | 1,03 m² |
| výkon hada S1: | 29 kW |
| cirkulácia: | áno |
| voľne stojaci: | áno |
| bezpečnostná poistka: | |
| hmotnosť: | 42,5 kg |
| rozmery výrobku: š / v / h: | 462 x 1025 x 485 mm |
| záruka na nádrž: | 5 rokov |
| záruka na výrobok: | 2 roky |
| maximálny pracovný tlak vody: | |
| EAN: | 3800035730784 |
