Attack CONDENSING KST 24

Detailní popis produktu

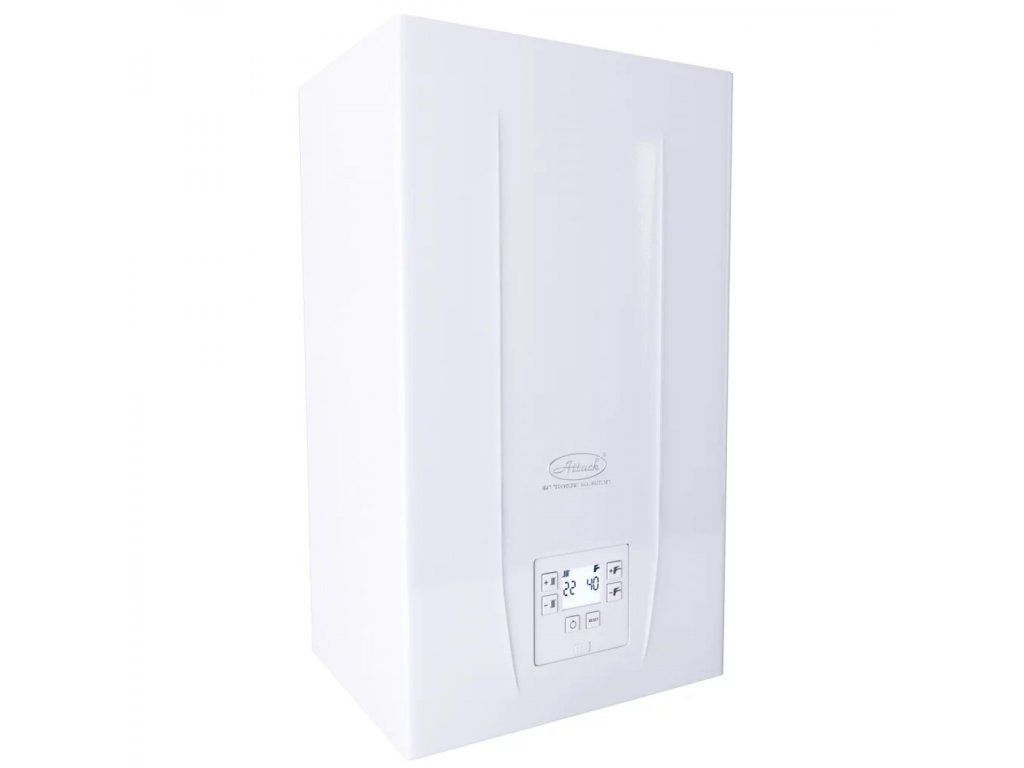

Kondenzační kotel ATTACK CONDENSING KST 24 je určen pro montáž v menších bytových a rodinných domech, kde je potřeba kombinovaného zdroje energie pro ústřední vytápění a průtokový ohřev teplé užitkové vody. Montážní technici ho často používají v systémech se stávajícím potrubím, kde není místo pro zásobník teplé vody. Vzhledem ke své kompaktnosti a vysoké účinnosti je vhodný i tam, kde je důraz na estetiku a místo je omezené.

Instalace kotle vyžaduje pečlivou kontrolu hydrauliky a elektrického napájení, zejména vzhledem k nutnosti připojení koncentrického kouřovodu a přípojky teplé vody. Kotel je navržen tak, aby byl schopen efektivně pracovat s různými typy plynového paliva, což zaručuje univerzální nasazení. Projektanti často volí tento model pro jeho vysokou účinnost a možnost připojení externího zásobníku, pokud je potřeba stabilní příprava TUV pro větší domácnost.

Technické parametry

Parametry kotle, jako je maximální výkon 24 kW a minimální 2,8 kW, umožňují jeho nasazení v širokém rozmezí aplikací. Modulační poměr 1:10 zajišťuje plynulé nastavení výkonu podle potřeby topné soustavy. Parametry tlaku (3/1 bar) a provozní teploty (do 80 °C) ovlivňují dimenzování potrubí a závitových spojek. Výkon a účinnost závisí na kvalitě připojení a dodržení hydraulického výpočtu.

Montáž a připojení

Montáž začíná volbou vhodné stěny a zajištěním dostatečné výšky, která umožní připojení koncentrického kouřovodu a hydraulických přípojek. Kotel se montuje na zavěšovací lištu, která musí být pevně zakotvena do nosných stěn. Připojení k potrubí probíhá prostřednictvím standardních závitů – 3/4" pro přívod vody a 1/2" pro TUV. Všechny spoje musí být těsněné páskou nebo pastou podle výrobce. Velmi důležité je správné nastavení tlaku v hydraulice a kontrolovat, zda nejsou vystaveny nízkým teplotám.

• Instalace koncentrického kouřovodu: koncepce kouřovodu musí být v souladu s předpisy a zajištěna větrací propustnost.
• Připojení TUV: je důležité zajistit, aby byla hydraulika připravena na průtokový režim, zvláště při výměně staršího zdroje.
• Elektrické připojení: kotel vyžaduje 240 V / 50 Hz a zárukou bezproblémového provozu je správně vedený elektrický kabel, připojený k ochraně.

Nejčastější chyby při montáži zahrnují nesprávné utažení závitových spojek, nedostatečné těsnění nebo špatnou délku kabelu. Důležitou kontrolou je ověření, že všechny prvky jsou pevně ukotveny a vystaveny normálním provozním podmínkám.

Kompatibilita a příslušenství

Kotel ATTACK CONDENSING KST 24 je kompatibilní s tradičními topnými tělesy, ale také se systémy podlahového vytápění, pokud je hydraulika správně dimenzována. Pro regulaci se doporučuje doplnit regulátor SALUS EUROTEMP 091FL, který umožňuje ekvitermní řízení. Pokud je potřeba připojit externí zásobník teplé vody, je důležité zajistit, aby byl hydraulicky oddělen a vybaven správnými ventily. Doporučuje se také použít doplňkový filtr Total filtr 3/4", který chrání hydraulickou část kotle před nečistotami.

Mezi související produkty patří elektrický kabel, sifon, návod a záruční list, které jsou součástí dodávky. Instalatéři často doplňují i armaturu, která není v balení obsažena, a která je důležitá pro správné fungování systému.

Technické souvislosti pro projektanta

Kotel využívá kondenzační princip, kde výměník tepla je vyroben z nerezové oceli s širokými vodními kanály. Tato konstrukce umožňuje efektivní výměnu tepla a zároveň zvyšuje odolnost proti usazování nečistot. Kotel pracuje s inteligentním spalovacím systémem (ISC), který automaticky optimalizuje množství spalovacího vzduchu a paliva. To zajišťuje nejen vysokou účinnost, ale také snížení emisí a počtu cyklů zapnutí/vypnutí.

Hydraulická sestava je vyrobena z mosazných komponent a zahrnuje třícestný ventil, by-pass a regulátor průtoku s filtrem. Elektrická část je napájena 240 V a vyžaduje ochranu IP X5D. Kotel je vybaven čidly a ochranami proti zamrznutí a přepětí, které zajišťují bezpečný provoz i za nepříznivých podmínek.

Pro projektanta je důležité, aby zohlednil hydraulické charakteristiky kotle a zvolil správný průměr potrubí a tlak. Udržování optimální účinnosti závisí na kvalitě vody v systému, což vyžaduje pravidelnou údržbu a filtraci. Kotel je vhodný pro provoz s venkovní regulací, což umožňuje efektivní reakci na změny teploty okolí.

Servis a provoz

Kotel vyžaduje pravidelnou kontrolu hydrauliky, čistoty výměníku a funkčnosti čidel. Důležitým kontrolním bodem je stav elektrického připojení a správné nastavení průtoku. Po dobu provozu je nutné sledovat stav kouřovodu a zajišťovat, aby nebyl blokován nečistotami. Kotel je vybaven funkcí ochrany proti zamrznutí, která automaticky zahřívá systém, pokud teplota klesne pod 6 °C.

Údržba se soustředí na čištění filtru, kontrolu těsností a testování čidel. Servisní technik ATTACK doporučuje pravidelné čištění výměníku a hydrauliky, aby se minimalizovalo riziko znečistění a poškození. Kotel by měl být pravidelně testován na výkon a funkčnost všech systémů, včetně ochran proti přepětí a přehřátí.

Časté dotazy

Lze kotel připojit na zásobník teplé vody?
Ano, kotel umožňuje připojení externího zásobníku teplé vody. Je důležité zajistit správné hydraulické oddělení a použít odpovídající ventily.

Je možné provozovat kotel bez termostatu?
Ano, kotel lze provozovat bez termostatu. Je však doporučeno použít regulátor SALUS EUROTEMP 091FL pro efektivnější řízení.

Může být kotel přestavěn na plyn G31?
Ano, kotel lze přestavit na plyn G31. Tuto změnu musí provést servisní technik ATTACK.

Lze kotel provozovat s venkovní regulací?
Ano, kotel je kompatibilní s venkovní regulací. Je nutné použít regulátor SALUS EUROTEMP 091FL, který není součástí dodávky.

Jaký je provozní tlak v hydraulice?
Provozní tlak v hydraulice kotle je mezi 1 a 3 bar. Musí být nastaven podle potřeby topné soustavy.

Je možné kotel uložit horizontálně?
Ano, kotel lze uložit horizontálně. Je důležité zajistit dostatečný prostor pro připojení a větrání.
