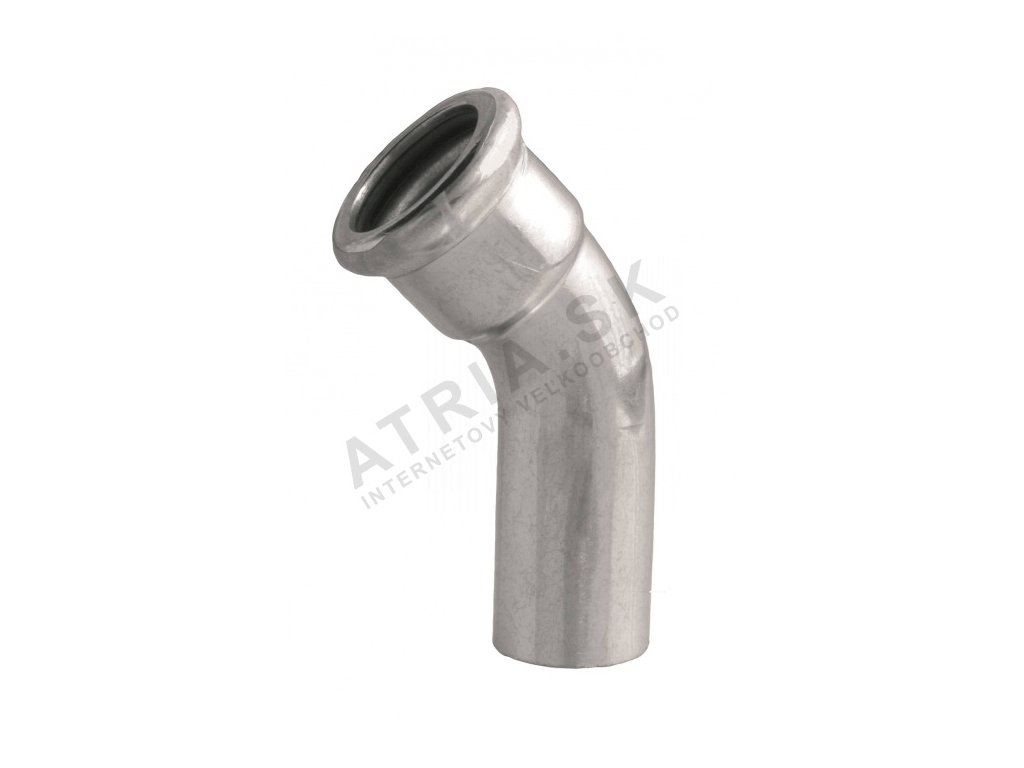

45° oblouk - s jednou koncovkou - C - 88,9 mm IVAR.IVC23

Detailní popis produktu

45° oblouk IVAR IVC23.89 se používá především v uzavřených topných systémez, rozvodech studené vody a chlazení, požárních systémech a v systémech klimatizace. Tento typ tvarovky umožňuje přesné vedení potrubí v místech, kde je potřeba změna směru o 45°, což je časté v kompaktních rozvodech nebo v místnostech s omezeným prostoru. Díky své konstrukci je oblouk vhodný pro montáž v průmyslových i komerčních objektech, kde je důležitá hygienická čistota a mechanická odolnost. Instalatér při montáži řeší především těsnost spojů a správnou polohu v rozvodu, aby se minimalizovalo riziko úniku nebo zbytečného odporu proudění.

Technické parametry

Montáž a připojení

Montáž 45° oblouku IVAR IVC23.89 vyžaduje použití příslušných čelistí typu M, které zajistí správné lisování. Oblouk má jednu koncovku ve formátu zástrčky PRESS x d, což umožňuje rychlou a bezpečnou montáž bez nutnosti svařování nebo závitových spojů. Důležitým krokem je kontrola, zda je lisování správně provedeno a zda je těsnění O-kroužku EPDM v pořádku. Častou chybou je nedostatečné lisování, což může vést k netěsnosti. Před montáží je třeba zajistit, že potrubí i tvarovky jsou čisté a bez poškození.

Kompatibilita a příslušenství

45° oblouk IVAR IVC23.89 je kompatibilní s potrubím a tvarovkami stejného systému MF press. Pro úplnou montáž může být potřeba doobjednat další tvarovky, případně příslušenství, jako jsou kulové kohouty nebo rozdělovače. Vzhledem k tomu, že oblouk není certifikován pro pitnou vodu, je důležité, aby byl použit pouze v systémech, kde není potřeba dodržovat hygienické normy pro pitnou vodu.

Technické souvislosti pro projektanta

Oblouk je vyroben z uhlíkové pozinkované oceli, což zaručuje odolnost proti korozi a mechanickému poškození. Vnitřní těsnění je z EPDM, což zajišťuje odolnost vůči širokému rozsahu teplot a chemických látek. V hydraulickém systému zajišťuje oblouk hladké proudění média a minimalizuje odpor proudění. V elektrickém smyslu není oblouk aktivní součástí, ale je důležitý pro správné rozdělení a vedení potrubí. Pro dlouhou životnost je důležité zajistit, aby byl systém správně dimenzován a montován podle pokynů výrobce.

Servis a provoz

Údržba 45° oblouku IVAR IVC23.89 je minimální, protože neobsahuje pohyblivé části. Důležitým kontrolním bodem je pravidelná kontrola těsnosti spojů a stavu těsnění. V případě podezření na netěsnost je třeba provést revizi spojů a případně vyměnit těsnění. Vzhledem k tomu, že v podkladu nejsou uvedeny konkrétní servisní intervaly, doporučuje se provádět kontrolu podle obecných pravidel pro příslušenství tohoto typu.

Časté dotazy

Lze 45° oblouk IVAR IVC23.89 použít v systémech s teplotou nad 120 °C?
Ne, maximální teplota, při které lze oblouk bez poškození použít, je +120 °C.

Je oblouk kompatibilní s jinými systémy než MF press?
Ne, oblouk je navržen pouze pro použití v systémech MF press a není kompatibilní s jinými typy spojů.

Je možné použít oblouk v systémech pro pitnou vodu?
Ne, oblouk není certifikován pro použití v systémech s pitnou vodou.

Je třeba při montáži použít speciální nástroje?
Ano, pro správné lisování je třeba použít čeliste typu M, které jsou určené pro systém MF press.
