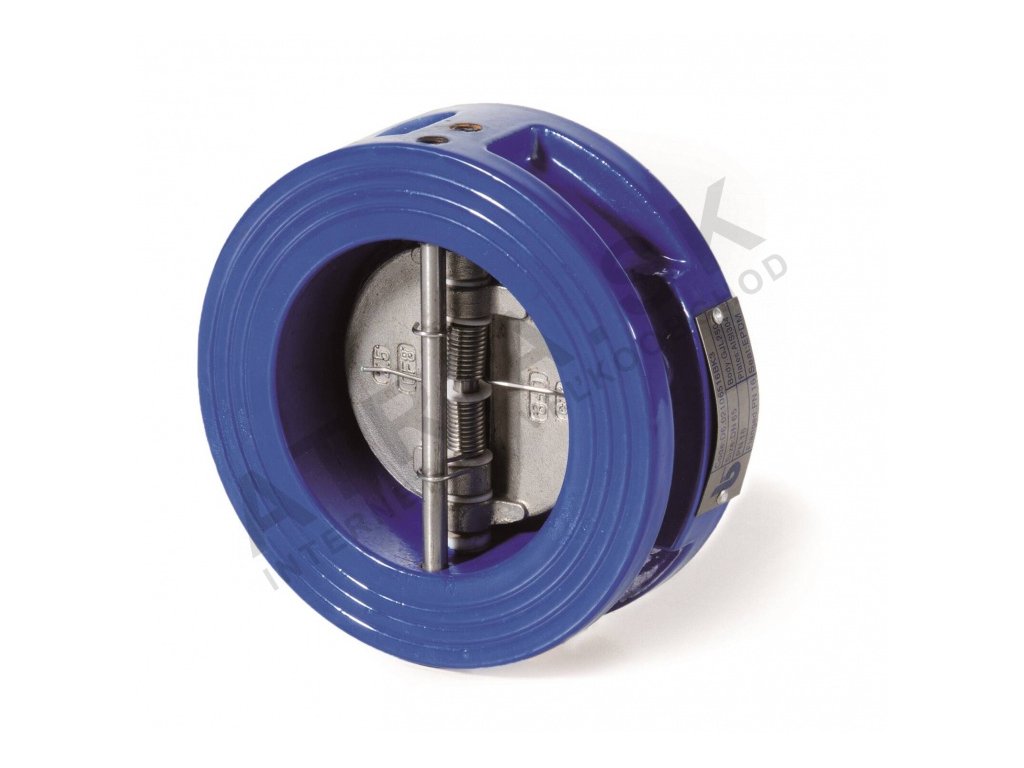

Zpětná klapka - řada D6 - DN 300; L=114mm; -20 °C až +100 °C BRA.D6.021
Kód: D6021300Související produkty
Detailní popis produktu
Zpětná klapka IVAR řady D6 DN 300 se používá v hydraulických systémech, kde je třeba zabránit zpětnému průtoku média. Typické aplikace zahrnují otopné a klimatizační systémy, čerpací stanice a distribuční rozvody vody. Tento typ klapky je vhodný pro objekty, kde je důležitá spolehlivost a hygienická čistota systému. Klapka je vhodná pro montáž v jakékoliv pozici a zaručuje těsnost i při kolísavém provozu.
Montážník při instalaci řeší správné připojení mezi příruby, kontrolu těsnění a nastavení otevíracího tlaku. Díky kompaktnímu rozměru délky 114 mm lze klapku použít i v prostorově omezených místech. Důležitým aspektem je správné utažení přírub a dodržení hygienických požadavků systému.
Technické parametry
| Hmotnost | 36 kg |
|---|---|
| Kód | D6021300 |
| Značka | IVAR |
Montáž a připojení
Montáž klapky se provádí mezi dvě příruby PN 16 podle STN EN 1092-1. Důležitým krokem je ověření rozměrů DN 300 a délky 114 mm, aby byla klapka kompatibilní s potrubím. Před montáží je třeba zkontrolovat stav těsnění a čistotu povrchu přírub. Běžnou chybou je nedostatečné utažení nebo použití nekompatibilního těsnění, což může vést k únikům. Klapku lze montovat ve všech pozicích, což zvyšuje její univerzálnost.
Kompatibilita a příslušenství
Klapka je kompatibilní s potrubím DN 300 a přírubami PN 16. Doporučuje se doobjednat příslušenství, jako jsou těsnění EPDM a šrouby podle STN EN 1092-1. Související produkty zahrnují mezipřírubové klapky jiných řad a příslušenství pro hydraulické systémy.
Technické souvislosti pro projektanta
Princip funkce klapky spočívá v tom, že při zpětném průtoku se disk zavře, čímž se zabrání proudění média proti směru. Tělo z ocelové litiny a nerezové komponenty zajišťují odolnost vůči korozi a mechanickému namáhání. Klapka je vhodná pro systémy, kde je důležitá hygienická čistota a dlouhá životnost. Hydraulické vlastnosti zahrnují minimální otevírací a zpětný tlak 0,1 bar, což je důležité pro správné fungování systému. Pro projektanta je důležité zohlednit hydraulické ztráty a dimenzovat systém tak, aby byla klapka vždy v optimálním provozním režimu.
Servis a provoz
Údržba klapky zahrnuje pravidelnou kontrolu těsnění a čistoty povrchu. V případě zjištění nečistot nebo poškození těsnění je třeba je vyměnit. Výměna těsnění se provádí demontáží klapky a následným připevněním nového těsnění. Vzhledem k tomu, že servisní intervaly nejsou v podkladu uvedeny, doporučuje se pravidelná kontrola podle potřeby provozu.
Časté dotazy
Lze klapku použít v systémech s teplotou nad 100 °C?
Ne, maximální provozní teplota je +100 °C, jak je uvedeno v parametrech.
Je možné montovat klapku vodorovně i svisle?
Ano, klapka je navržena pro montáž ve všech pozicích.
Jaký je minimální otevírací tlak klapky?
Minimální otevírací tlak je 0,1 bar.
Je možné vyměnit těsnění bez demontáže celé klapky?
Ne, výměna těsnění vyžaduje demontáž klapky.
Doplňkové parametry
| Kategorie: | BRA.D6.021,031 - motýlová zpětná klapka |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 36 kg |
| Posledná aktuálizacia ceny: | 13.04.2026 1:08:54 |
