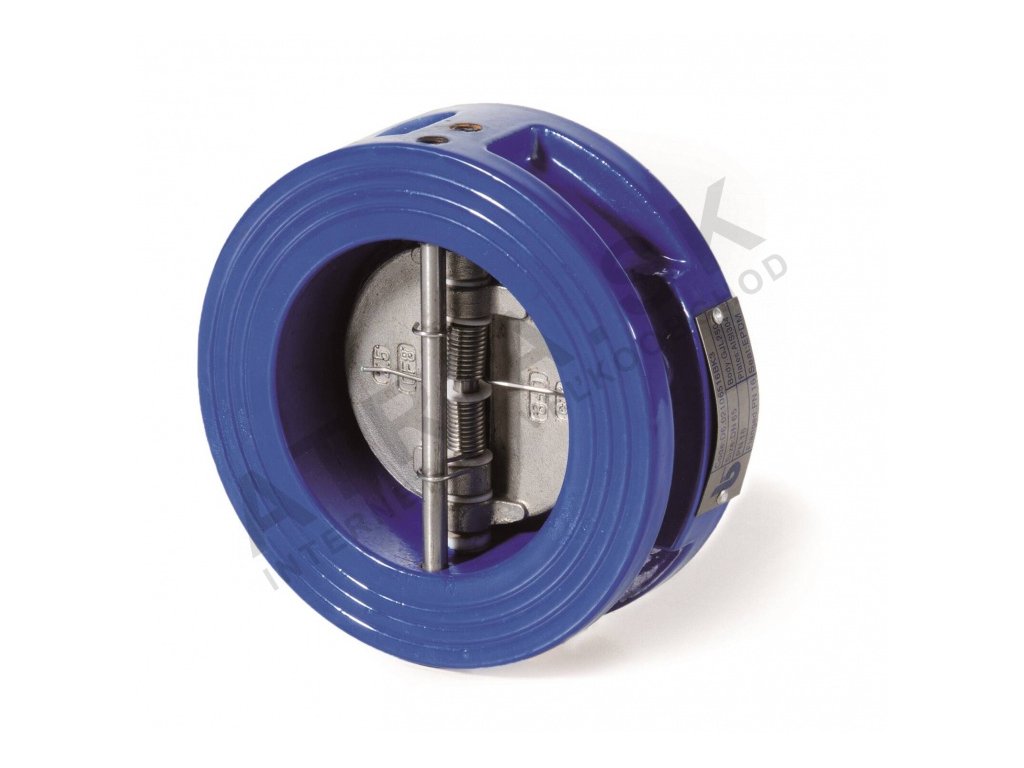

Zpětná klapka - řada D6 - DN 300; L=114mm; -10 °C až +100 °C BRA.D6.031
Kód: D6031300Související produkty
Detailní popis produktu
Zpětná klapka IVAR řady D6 DN 300 se používá v otopných a klimatizačních soustavách, včetně rozvodů vody a čerpacích stanicích. Je vhodná pro systémy s pracovní teplotou v rozmezí -10 °C až +100 °C. Tento typ armatury se montuje mezi příruby a slouží k zabránění zpětnému průtoku média, což je důležité zejména v systémech s výměníky tepla nebo čerpadly. Při montáži je nutné zajistit správnou orientaci a těsnost spojů, aby byla zajištěna funkčnost a bezpečnost celého systému.
Typické aplikace zahrnují průmyslové a komerční objekty, kde je důležité zabránit zpětnému průtoku vody nebo chladiva. Při projektování je třeba dimenzovat klapku podle průtoku a tlaku v systému, aby byla zajištěna její spolehlivost a životnost. Při montáži je vhodné zvážit i dostupnost místa pro údržbu a případné servisní zásahy.
Technické parametry
| Hmotnost | 50 kg |
|---|---|
| Kód | D6031300 |
| Značka | IVAR |
Parametry jako průměr DN 300 a pracovní teplota od -10 °C do +100 °C ovlivňují dimenzování soustavy. Tlak v systému by měl být v rámci tolerancí uvedených výrobcem. Klapka je vhodná pro montáž mezi příruby PN 16 a vyžaduje zpětný tlak alespoň 0,1 bar k funkčnosti.
Montáž a připojení
Přírubová zpětná klapka se montuje mezi dvě příruby s rozměry podle STN EN 1092-1. Před montáží je nutné zajistit čistotu povrchů a správné těsnění. Připojovací rozměry odpovídají standardním rozměrům pro průměr DN 300. Při montáži je důležité dodržet moment utažení podle pokynů výrobce a zkontrolovat správnou polohu klapky v systému. Častou chybou je nesprávná orientace klapky, což může vést k nesprávné funkci nebo poškození armatury.
Kompatibilita a příslušenství
Klapka je kompatibilní s otopnými a klimatizačními systémy, které pracují v rozmezí uvedené teploty a tlaku. Pro správnou funkci je vhodné použít těsnění EPDM a příruby PN 16. Příslušenství jako kulové kohouty nebo šroubení je třeba doobjednat samostatně podle potřeby konkrétního projektu.
Technické souvislosti pro projektanta
Zpětná klapka funguje na principu automatického uzavírání při zpětném průtoku. Tělo je vyrobeno ze slitiny GJL 250, disk ze slitiny GJS 400, čep a pružina z AISI 316. Těsnění z EPDM zajišťuje odolnost vůči teplé vodě a chemikáliím. Materiál a konstrukce ovlivňují životnost armatury. Pro hydraulické zapojení je důležité zajistit dostatečný zpětný tlak k otevření klapky. V systémech s nízkým tlakem může být třeba zvážit alternativní řešení.
Servis a provoz
Údržba klapky zahrnuje pravidelnou kontrolu těsnosti spojů a pohyblivosti disku. Je důležité zkontrolovat pružinu a čep, zda nejsou poškozené. V praxi je vhodné provádět vizuální inspekce při každé údržbě soustavy. Výměna těsnění a jiných opotřebených částí se provádí podle potřeby, přičemž není uveden konkrétní servisní interval.
Časté dotazy
Lze zpětnou klapku DN 300 použít v systémech s teplotou vyšší než +100 °C?
Ne, maximální pracovní teplota je +100 °C, jak je uvedeno v technických specifikacích.
Je možné montovat klapku ve všech polohách?
Ano, montáž je možná ve všech polohách, což je výhodné pro různé konstrukce systému.
Je klapka vhodná pro systémy s vodou i chladivem?
Ano, je vhodná pro vodní i chladící systémy pracující v rozmezí uvedené teploty.
Je třeba zvážit speciální těsnění při montáži?
Ne, těsnění je z EPDM a je součástí standardního vybavení klapky.
Doplňkové parametry
| Kategorie: | BRA.D6.021,031 - motýlová zpětná klapka |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 50 kg |
| Posledná aktuálizacia ceny: | 13.04.2026 1:06:47 |
