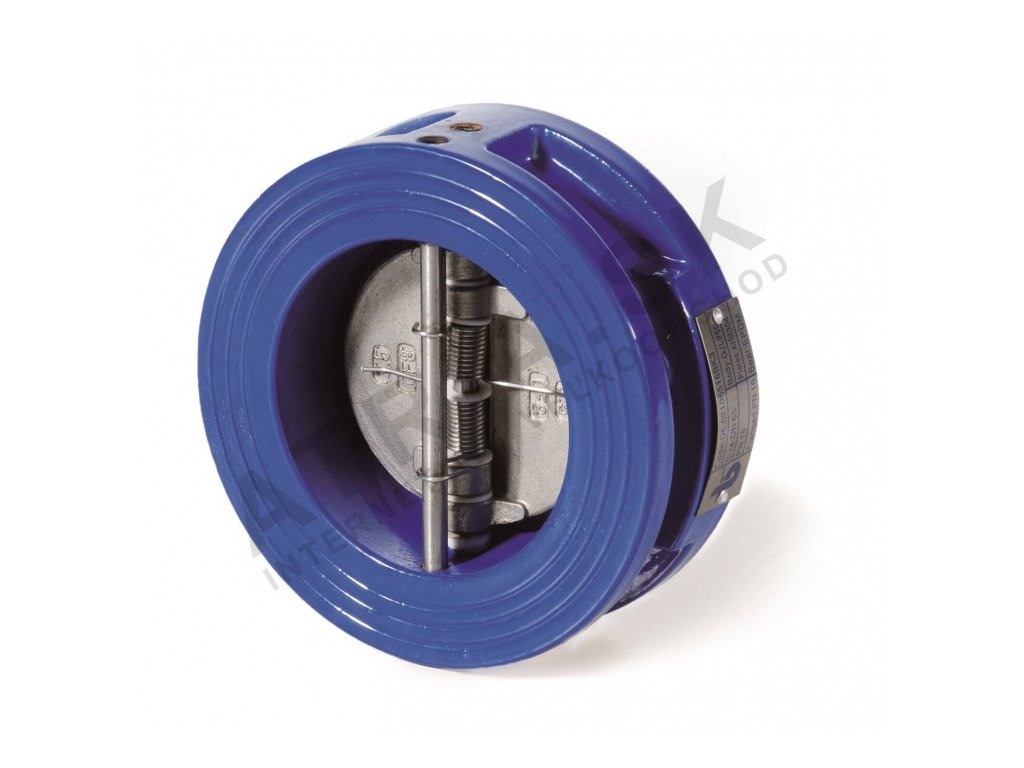

Zpětná klapka - řada D6 - DN 250; L=114mm; -20 °C až +100 °C BRA.D6.021

Detailní popis produktu

Zpětné klapky řady D6 jsou běžně používány v hydraulických soustavách, kde je potřeba zabránit zpětnému průtoku média. Výrobek je vhodný pro rozvody vody, otopné soustavy nebo klimatizační systémy. V těchto aplikacích zajišťuje jednosměrný průběh toku, což je důležité například při rozdělování tepla mezi více okruhů nebo při připojení čerpadel. Při montáži je nutné zohlednit hydraulické podmínky systému, aby byla klapka schopna plnit svou funkci bez přetížení nebo chybového chování.

Instalace zpětné klapky je častou činností při výstavbě nebo rekonstrukci rozvaděčů nebo otopných systémů. Při projektování je důležitá volba správného průměru a materiálu klapky. Tento model je vhodný pro prostředí s teplotou od -20 °C do +100 °C, což ho činí vhodným i pro venkovní nebo polovenkovní aplikace. V praxi se vyskytuje často v rozvadech teplé vody nebo v systémech s nízkotlakými čerpadly.

Technické parametry

Parametry klapky, jako je průměr DN 250 a maximální pracovní tlak 16 bar, jsou důležité pro dimenzování hydraulické soustavy. Tyto údaje ovlivňují volbu dalších armatur a potrubí. Klapka je navržena pro montáž mezi příruby PN 16 podle STN EN 1092-1, což zajišťuje kompatibilitu s běžnými potrubními systémy. Materiál tělesa – litina GJL 250 – zaručuje odolnost vůči mechanickému namáhání, zatímco nerezové komponenty zvyšují odolnost proti korozi.

Montáž a připojení

Montáž zpětné klapky řady D6 se provádí mezi dvě příruby PN 16. Je důležité zajistit, že příruby jsou čisté a těsnění EPDM je nepoškozené. Při montáži je nutné dodržet správnou polohu klapky – montáž je možná ve všech pozicích. Před montáží je vhodné zkontrolovat, zda je klapka volně otevíratelná a zavíratelná. Častou chybou je nesprávné utažení šroubů nebo použití nekompatibilního těsnění. Klapku je možné montovat bez nutnosti speciálního nástroje, ale je důležité dodržet moment utažení podle výrobce.

Kompatibilita a příslušenství

Klapka je kompatibilní s potrubími a armaturami s přírubami PN 16. V praxi se často kombinuje s kulovými kohouty, pojistnými ventily a oběhovými čerpadly. Při objednávce je vhodné doobjednat i další potřebné komponenty, jako jsou příruby, těsnění nebo šrouby. Související produkty mohou zahrnovat mezipřírubové klapky jiných průměrů nebo jiných řad.

Technické souvislosti pro projektanta

Princip funkce zpětné klapky spočívá v tom, že umožňuje průtok média pouze v jednom směru. Klapka je vyrobena z litiny GJL 250, což je materiál vhodný pro hydraulické aplikace. Disk, čep a pružina jsou vyrobeny z nerezové oceli AISI 316, což zajišťuje odolnost proti korozi. Těsnění EPDM má vysokou odolnost vůči teplé vodě a hydraulickým kapalinám. Klapka je navržena pro hydraulické systémy s maximálním pracovním tlakem 16 bar a teplotou až +100 °C. Výběr správného typu a průměru klapky ovlivňuje efektivitu a životnost celého systému.

Servis a provoz

Kontrola zpětné klapky by měla být součástí pravidelné údržby hydraulického systému. Je důležité zkontrolovat, zda klapka zůstává volně otevíratelná a zavíratelná. Pokud je klapka zablokována nebo neprochází médium, je nutné provést demontáž a vyčištění. V praxi se doporučuje sledovat stav těsnění a pružiny. Pokud se objeví známky opotřebení nebo poškození, je nutné je vyměnit. Výměna těsnění nebo pružiny se provádí demontáží klapky a následnou montáží nových komponent.

Časté dotazy

Lze klapku použít ve venkovních systémech?
ANO, klapka je schopna pracovat v teplotním rozsahu od -20 °C do +100 °C, což z ní činí vhodný prvek i pro venkovní aplikace.

Jaký je minimální otevírací tlak klapky?
Minimální otevírací tlak je 0,1 bar, což zajišťuje funkčnost klapky i při nízkých hydraulických zátěžích.

Je možné montovat klapku ve všech orientacích?
ANO, klapka je konstruována tak, že lze provádět montáž ve všech pozicích, což zjednodušuje její integraci do systému.

Jaký je materiál těsnění?
Těsnění je vyrobeno z EPDM, což je materiál vhodný pro hydraulické systémy pracující s teplou vodou.
