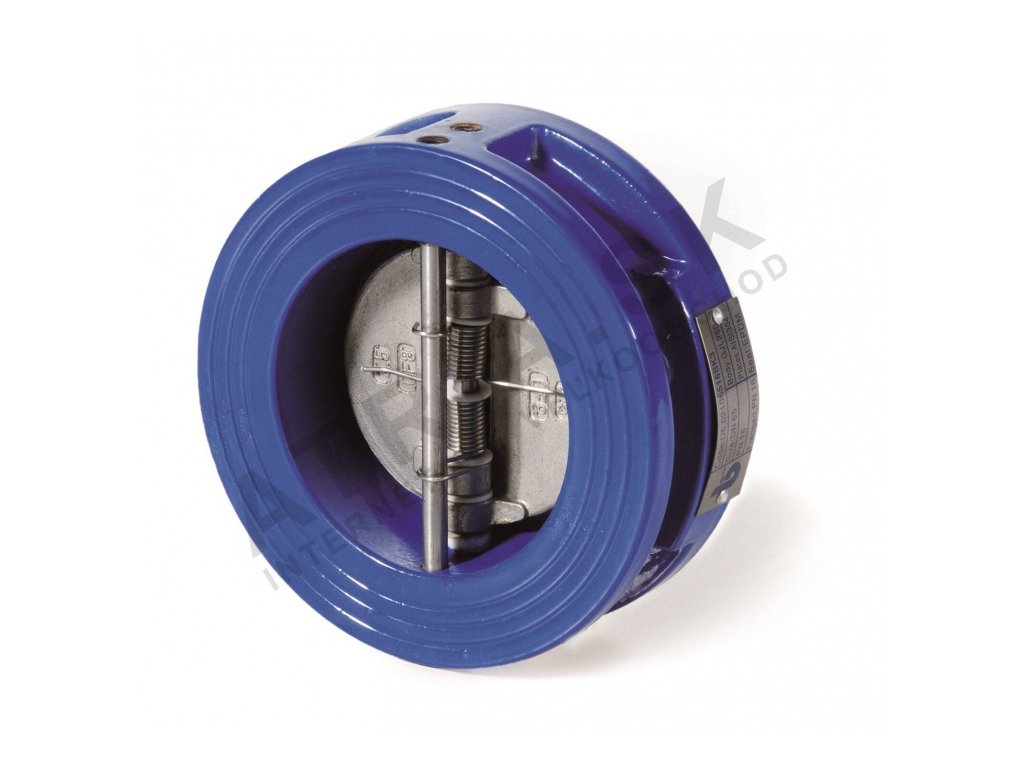

Zpětná klapka - řada D6 - DN 250; L=114mm; -10 °C až +100 °C BRA.D6.031

Detailní popis produktu

Zpětná klapka řady D6 je často používána ve vytápěcích a chlazení soustavách, čerpacích stanicích a distribučních rozvodech vody. Je vhodná pro montáž do hydraulických okruhů, kde je třeba zabránit zpětnému proudění médiem. Kombinace materiálů a konstrukce umožňují dlouhodobou spolehlivost a odolnost vůči koroznímu prostředí. Pro správnou funkci je důležité zajistit přesné připojení a dodržení hydraulických parametrů.

V praxi se klapka montuje mezi dvě příruby o stejné normě, aby byla zajištěna těsnost a správná funkce. Instalatéři využívají tuto klapku tam, kde je třeba zabránit návratu médiem v rozvodu nebo při přestavbě systémů. Díky snadné montáži a robustní konstrukci se jedná o výhodné řešení pro průmyslové i komerční aplikace.

Technické parametry

Hmotnost	26,545 kg
Kód	D6031250
Značka	IVAR

Maximální pracovní tlak	16 bar
Teplotní rozsah	-10 °C až +100 °C
Těleso	litina GJL 250
Disk	litina GJS 400
Těsnění	EPDM
Hmotnost	26,545 kg

Parametry klapky jsou důležité pro dimenzování hydraulického okruhu. Maximální pracovní tlak 16 bar a teplotní rozsah až +100 °C umožňují její nasazení v systémech s vyšším zatížením. Materiál těsnění EPDM zaručuje odolnost vůči chemickým látkám běžně vystupujícím v hydraulice.

Montáž a připojení

Zpětná klapka je navržena pro montáž mezi dvě příruby o normě PN 16 dle STN EN 1092-1. Před montáží je nutné zkontrolovat stav přírub a jejich rovinnost, aby nedocházelo k nesprávnému přilnutí. Upevnění se provádí pomocí šroubů, které se utahují podle momentových tabulek výrobce. Chybné utažení může vést k netěsnosti nebo poškození těsnění. Klapku lze namontovat ve všech polohách, avšak doporučuje se orientace podle šipek na tělese pro správný směr toku.

Kompatibilita a příslušenství

Klapka je kompatibilní s hydraulickými systémy, které pracují s vodou nebo jinými kapalnými médiy v rámci uvedených parametrů. Pro správné připojení je nutné zajistit příruby a šrouby odpovídající normě PN 16. Pokud je systém vybaven měřicí technikou, doporučuje se zvážit montáž před klapkou. Kombinace s jinými armaturami musí být provedena tak, aby nebyla ovlivněna hydraulická funkce klapky.

Technické souvislosti pro projektanta

Zpětná klapka funguje na principu otevírání díky diferenčnímu tlaku mezi stranami. Disk se otevírá, když je na vstupní straně vyšší tlak než na výstupní. Těleso z tvárné litiny GJL 250 a disk z oceli GJS 400 zajišťují vysokou pevnost a odolnost vůči mechanickému namáhání. Těsnění z EPDM má dobré elastické vlastnosti a odolává teplotám do +100 °C. Pro optimální funkci je důležité zajistit minimální diferenciální tlak 0,1 bar. Hydraulické zapojení musí být navrženo tak, aby nebyla překročena maximální pracovní teplota a tlak.

Servis a provoz

Během provozu je důležité sledovat těsnost spojů a funkčnost klapky. Běžným problémem může být poškození těsnění nebo zanášení mezery mezi diskem a tělesem. Pravidelně je vhodné kontrolovat stav šroubů a jejich utažení. Pokud dochází k netěsnosti nebo nesprávné funkci klapky, je třeba provést revizi nebo výměnu těsnění. Servisní intervaly závisí na intenzitě provozu a podmínkách médiem, ale není uveden konkrétní termín.

Časté dotazy

Lze zpětnou klapku použít v systémech s teplotou médiem nad 100 °C?
Ne, maximální teplota médiem je +100 °C podle technických parametrů výrobce.

Jaký je minimální diferenciální tlak, abych mohl klapku použít?
Minimální diferenciální tlak pro otevření klapky je 0,1 bar.

Je možné montovat klapku ve svislé poloze?
Ano, klapka lze namontovat ve všech polohách dle potřeby.

Jakým způsobem se klapka připojuje do systému?
Připojení se provádí mezi dvě příruby o normě PN 16 dle STN EN 1092-1.
