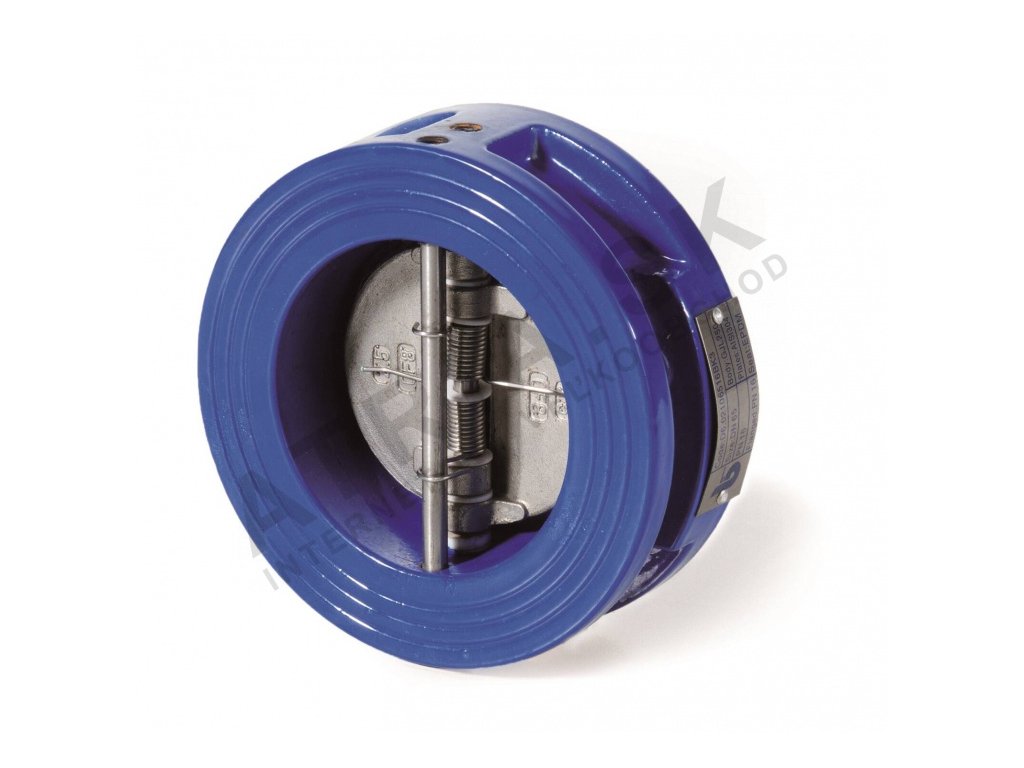

Zpětná klapka - řada D6 - DN 200; L=89mm; -20 °C až +100 °C BRA.D6.021

Detailní popis produktu

Zpětné klapky řady D6 jsou často používány v otopných soustavách, klimatizačních systémech a vodovodech. V těchto aplikacích slouží k zabrání zpětnému průtoku média, což je důležité pro správné fungování čerpacích stanic, rozdělovačů nebo otopných těles. Montážník při instalaci řeší správné usazení mezi příruby, těsnost spojení a orientaci klapky v systému. V objektech s vyšším požadavkem na hygieničnost nebo korozi je důležitá výběr materiálů a těsnění.

Typické aplikace zahrnují otopné soustavy s vodním médiem, včetně topení s podlahovým vytápěním, kde je zpětný průtok nežádoucí. Výrobek je vhodný i pro systémy s cyklickým provozem, kde je potřeba zamezit návratu média do čerpadla nebo jiného zařízení. Výhodou je možnost montáže ve všech pozicích, což usnadňuje integraci do různých konstrukcí.

Technické parametry

Parametry jako DN 200 a maximální pracovní tlak 16 bar podle PN 16 jsou důležité pro dimenzování hydraulického systému. Zpětný tlak 0,1 bar a otevírací tlak 0,1 bar ovlivňují reakci klapky na změny průtoku. Výrobek je vhodný pro média s teplotou od -20 °C do +100 °C, což zahrnuje většinu otopných a chladicích systémů. Hmotnost 18 kg je důležitý parametr pro logistiku a montáž.

Montáž a připojení

Montáž zpětné klapky probíhá mezi dvěma přírubami. Je důležité zajistit čistotu povrchů a správné těsnění. Připojovací rozměry jsou standardní podle STN EN 1092-1. Před montáží je třeba zkontrolovat, zda je klapka v horizontální nebo vertikální poloze a zda je těsnění EPDM vhodné pro dané médium. Běžné chyby při montáži zahrnují nesprávné utažení šroubů, nesprávnou orientaci klapky a použití nesprávného těsnění. Je vhodné dodržovat momentové utažení podle výrobce.

Kompatibilita a příslušenství

Klapka je kompatibilní s přírubami PN 16 a s hydraulickými systémy, kde je potřeba zabránit zpětnému průtoku. K montáži je vhodné doobjednat těsnění EPDM, šrouby a případně pojistné ventily. Související produkty zahrnují kulové kohouty, pojistné ventily a příslušenství pro přírubové spoje. Vhodné je také zvážit použití rozdělovačů nebo zpětných klapky pro jiné průměry v rámci stejného systému.

Technické souvislosti pro projektanta

Zpětná klapka řady D6 funguje na principu motýlového disku, který se při zpětném průtoku uzavře díky pružině a těsnění. Tělo je vyrobeno z tvárné litiny GJL 250, která má dobré mechanické vlastnosti a odolnost vůči hydraulickému stresu. Disk a čep jsou z nerez oceli AISI 316, což zajišťuje odolnost proti korozi. Těsnění z EPDMu je vhodné pro vodní média s teplotou do +100 °C. V hydraulickém systému je důležité zajistit správné připojení a vyloučit přetížení klapky nad maximální pracovní tlak. Účinnost klapky závisí na kvalitě těsnění a správné montáži.

Servis a provoz

Údržba zpětné klapky zahrnuje pravidelnou kontrolu těsnění a pohyblivých částí. Je vhodné sledovat, zda nedochází k úniku média nebo zhoršení funkce klapky. V případě zvýšeného odporu nebo ztráty těsnosti je nutné provést demontáž a výměnu těsnění nebo pružiny. Výrobce neuvádí konkrétní servisní intervaly, ale doporučuje provádět kontrolu při plánovaném údržbě systému. V případě závažných poškození je vhodné kontaktovat autorizovaného servis.

Časté dotazy

Lze klapku použít v systémech s teplotou nad +100 °C?
Ne, maximální teplota média je +100 °C podle specifikací výrobce.

Je možné montovat klapku v jakékoliv poloze?
Ano, montáž je možná ve všech pozicích, což je uvedeno v technickém popisu.

Je vhodné použít jiné těsnění než EPDM?
Ne, těsnění z EPDMu je určeno pro dané médium a teplotní rozsah, jiné typy těsnění nejsou uvedeny jako kompatibilní.

Je možné použít klapku v systémech s cyklickým provozem?
Ano, klapka je vhodná pro systémy s cyklickým provozem, kde je potřeba zabránit zpětnému průtoku.
