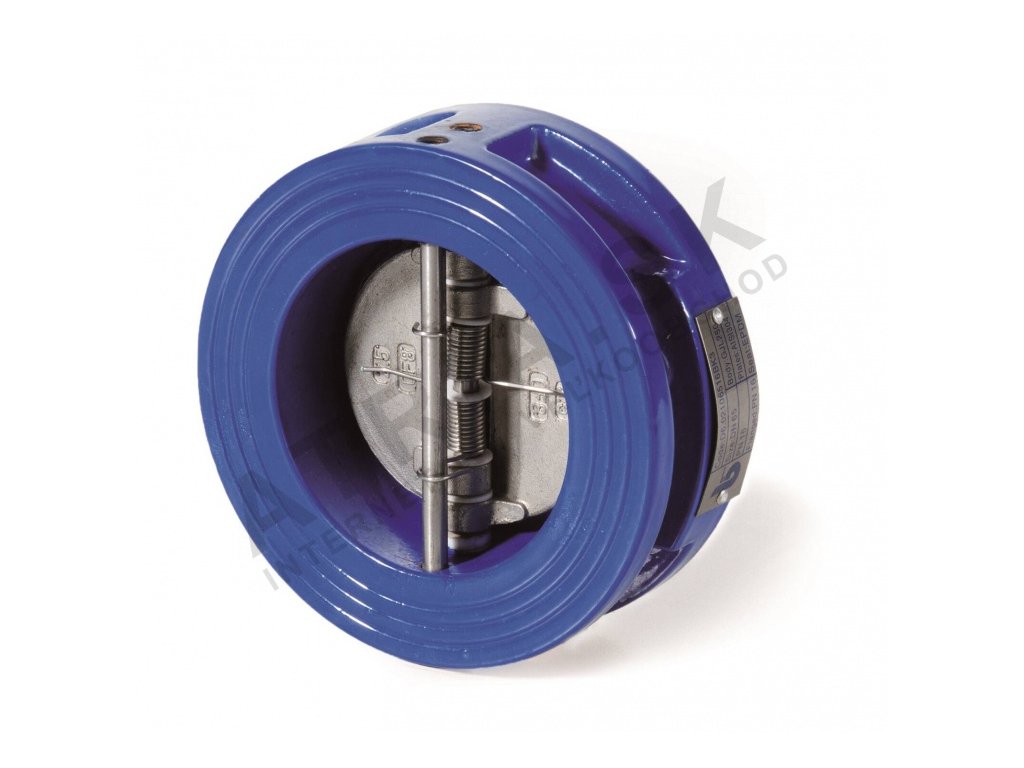

Zpětná klapka - řada D6 - DN 150; L=76mm; -20 °C až +100 °C BRA.D6.021

Detailní popis produktu

Zpětná klapka mezi příruby typu D6 se často používá v otopných a klimatizačních systémech, kde je potřeba zabránit zpětnému průtoku média. Je vhodná pro instalace v průmyslových i komerčních objektech, kde je důležitá spolehlivost a těsnost armatury. Tento typ zpětné klapky se často používá v rozvodech vody, na čerpacích stanicích nebo v rozvodech otopných soustav. Montážník musí zajistit správnou montáž a utažení, aby byla zajištěna funkčnost a těsnost celého systému.

Technické parametry

Hmotnost	8,95 kg
Kód	D6021150
Značka	IVAR

Technické parametry zahrnují maximální pracovní tlak až 16 bar, teplotní rozsah od -20 °C do +100 °C a rozměr DN 150. Tyto hodnoty jsou důležité pro správné dimenzování armatury do konkrétního systému. Například maximální tlak omezuje, v jakých systémech je možné klapku použít, a teplotní rozsah určuje, zda je klapka vhodná pro systémy s chladivem nebo teplou vodou.

Montáž a připojení

Klapka se montuje mezi dvě příruby PN 16 podle STN EN 1092-1. Je důležité zajistit, že příruby jsou čisté a bez poškození, aby bylo možné dosáhnout těsnosti. Při montáži je třeba dodržovat výrobce doporučené momenty utažení šroubů. Nejčastější chybou je nedostatečné utažení nebo poškození těsnění. Při montáži je třeba zkontrolovat, zda je klapka správně orientovaná – některé typy zpětných kapek jsou směrově citlivé.

Kompatibilita a příslušenství

Klapka je kompatibilní s potrubím DN 150 se standardním šroubením PN 16. Pro montáž je třeba objednat i příruby, těsnění a šrouby podle STN EN 1092-1. Související produkty zahrnují například kulové kohouty, pojistné ventily nebo kulové kohouty pro údržbu systému.

Technické souvislosti pro projektanta

Zpětná klapka funguje na principu automatického uzavření při zpětném průtoku média. Disk klapky je vyroben z nerez oceli AISI 316, což zajišťuje odolnost proti korozi. Těsnění je z EPDM, což je vhodné pro vodu a neagresivní média. Klapka je vhodná pro systémy s hydraulickým průtokem a nemá žádné elektrické komponenty. Dlouhá životnost závisí na kvalitě média a na správné montáži – nečistoty v potrubí mohou vést k poškození těsnění a snížení účinnosti.

Servis a provoz

Zpětná klapka vyžaduje pravidelnou kontrolu těsnosti a funkce. Je vhodné provádět vizuální inspekci a případně čištění disku a těsnění. Je důležité zajistit, že médium je čisté a bez nečistot, které by mohly vést k poškození. V případě zjištění závady je třeba klapku demontovat a prověřit stav těsnění a pružiny. Výměna těsnění se provádí při údržbě nebo při zjištění úniku.

Časté dotazy

Lze klapku použít v systémech s teplou vodou?
ANO, klapka je schopná pracovat v teplotním rozsahu až do +100 °C, což zahrnuje systémy s teplou vodou.

Je možné montovat klapku v jakékoliv pozici?
ANO, výrobce potvrzuje, že klapka lze montovat ve všech pozicích bez omezení.

Je klapka vhodná pro systémy s chladivem?
ANO, klapka je schopná pracovat i v nízkých teplotách až do -20 °C, což zahrnuje systémy s chladivem.

Je možné kombinovat klapku s jinými armaturami?
ANO, klapka je kompatibilní s armaturami mezi příruby PN 16 a lze ji kombinovat s kulovými kohouty nebo pojistnými ventily.
