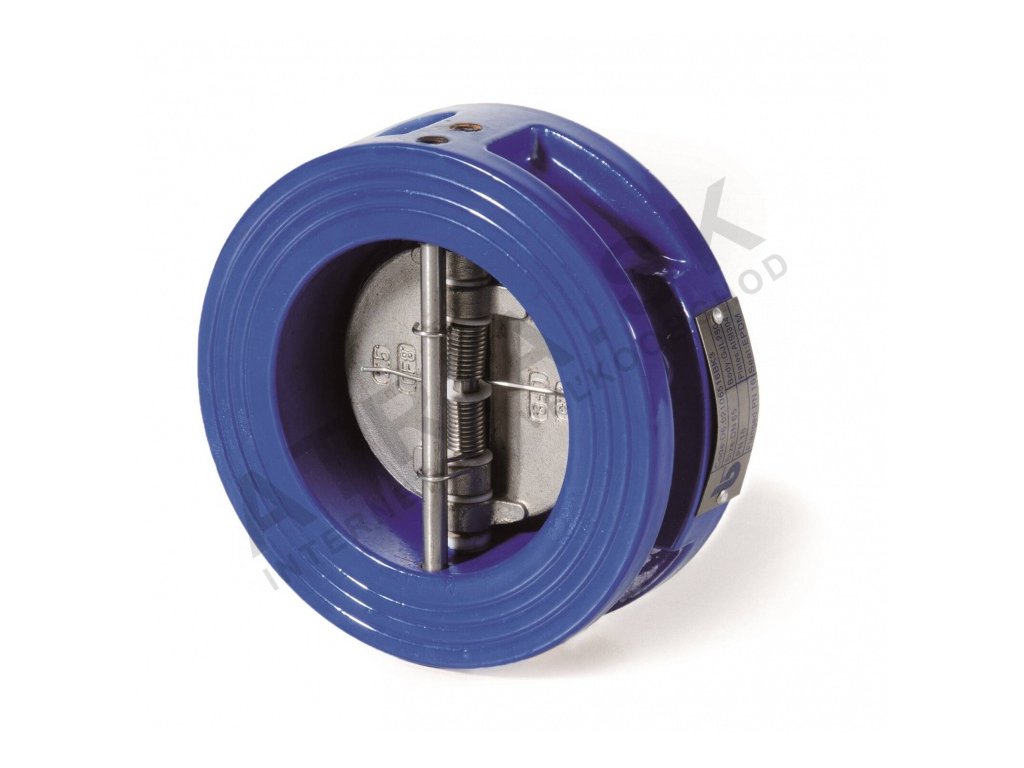

Zpětná klapka - řada D6 - DN 125; L=70mm; -20 °C až +100 °C BRA.D6.021
Kód: D6021125Související produkty
Detailní popis produktu
Zpětná klapka typu mezi příruby se využívá v hydraulických systémech, kde je potřeba zabránit zpětnému průtoku média. Tento model IVAR řady D6 DN 125 je vhodný pro instalace v otopných a klimatizačních systémech, čerpacích stanicích nebo rozvodech vody. Montážník při montáži řeší hlavně správné připojení mezi příruby, kontrolu těsnosti a zajištění správného směru průtoku.
Typické aplikace zahrnují rozvody vody v bytových domcích, průmyslových závodech nebo výměníky tepla. V těchto systémech je zpětná klapka součástí hydraulického okruhu, který vyžaduje jednosměrný průběh toku. Při projektování je důležitá správná volba velikosti DN a hydraulických vlastností klapky.
Technické parametry
| Hmotnost | 6,174 kg |
|---|---|
| Kód | D6021125 |
| Značka | IVAR |
Parametry jako DN 125 a rozsah teplot -20 °C až +100 °C určují, jaký průtok a jaké médium klapka zvládne. Maximální tlak 16 bar ovlivňuje volbu přírub a těsnění. Materiál těla (litina GJL 250) a pohyblivých částí (nerez AISI 316) zajišťuje odolnost vůči korozi a opotřebení.
Montáž a připojení
Montáž zpětné klapky probíhá mezi dvěma přírubami. Je důležité zajistit, že klapka je správně orientovaná – šipka na těle ukazuje směr průtoku. Připojovací rozměry odpovídají normě EN 1092-1, což zajišťuje kompatibilitu s běžnými přírubami. Před utažením je vhodné zkontrolovat stav těsnění a čistotu povrchu přírub.
Častou chybou je nesprávná orientace klapky nebo nedostatečné utažení přírub. Při montáži se doporučuje použít momentový klíč podle specifikací výrobce. Při použití v systémech s agresivním médiem je vhodné zkontrolovat kompatibilitu těsnění s daným prostředím.
Kompatibilita a příslušenství
Zpětná klapka IVAR řady D6 DN 125 je kompatibilní s přírubami PN 16 a hydraulickými systémy pracujícími v rozmezí teplot -20 °C až +100 °C. K montáži je vhodné doobjednat příslušenství jako jsou těsnění, šrouby nebo momentový klíč. Související produkty zahrnují i jiné typy zpětných kapek nebo kulové kohouty stejné řady.
Technické souvislosti pro projektanta
Zpětná klapka funguje na principu jednosměrného průtoku. Pohyblivý disk je udržován v uzavřené poloze pružinou a zpětným tlakem. Při dosažení minimálního otevíracího tlaku se disk otevře a umožní průtok. Tělo je vyrobeno z litiny GJL 250, což zajišťuje odolnost vůči mechanickému poškození. Pohyblivé části jsou z nerez oceli AISI 316, což zvyšuje odolnost vůči korozi.
Těsnění z EPDMu je vhodné pro systémy s vodou a neagresivními médi. Hydraulické zapojení je jednoduché – klapka je součástí lineárního okruhu. Projektant by měl zohlednit hydraulické ztráty a zpětný tlak, aby byla zaručena správná funkce celého systému.
Servis a provoz
Údržba zpětné klapky zahrnuje pravidelnou kontrolu těsnění, pohyblivých částí a celkového stavu těla. Při dlouhodobém provozu je vhodné zkontrolovat, zda nejsou pohyblivé části znečistěné nebo poškozené. V případě zjištění nepravidelného chování klapky je nutné provést demontáž a údržbu jednotlivých částí.
Časté dotazy
Lze zpětnou klapku použít v systémech s chladící vodou?
ANO, klapka je vhodná pro systémy pracující v rozmezí teplot -20 °C až +100 °C.
Je možné montovat klapku ve všech pozicích?
ANO, klapka lze instalovat ve všech pozicích díky konstrukci mezi přírubami.
Je možné použít jiné těsnění než EPDM?
NE, těsnění z EPDMu je součástí standardního výbavy a není možné jiné těsnění doinstalovat bez změny konstrukce.
Je nutné dodržovat minimální zpětný tlak 0,1 bar?
ANO, klapka vyžaduje minimální zpětný tlak 0,1 bar pro správné uzavření.
Doplňkové parametry
| Kategorie: | BRA.D6.021,031 - motýlová zpětná klapka |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 6.174 kg |
| Posledná aktuálizacia ceny: | 13.04.2026 1:06:46 |
