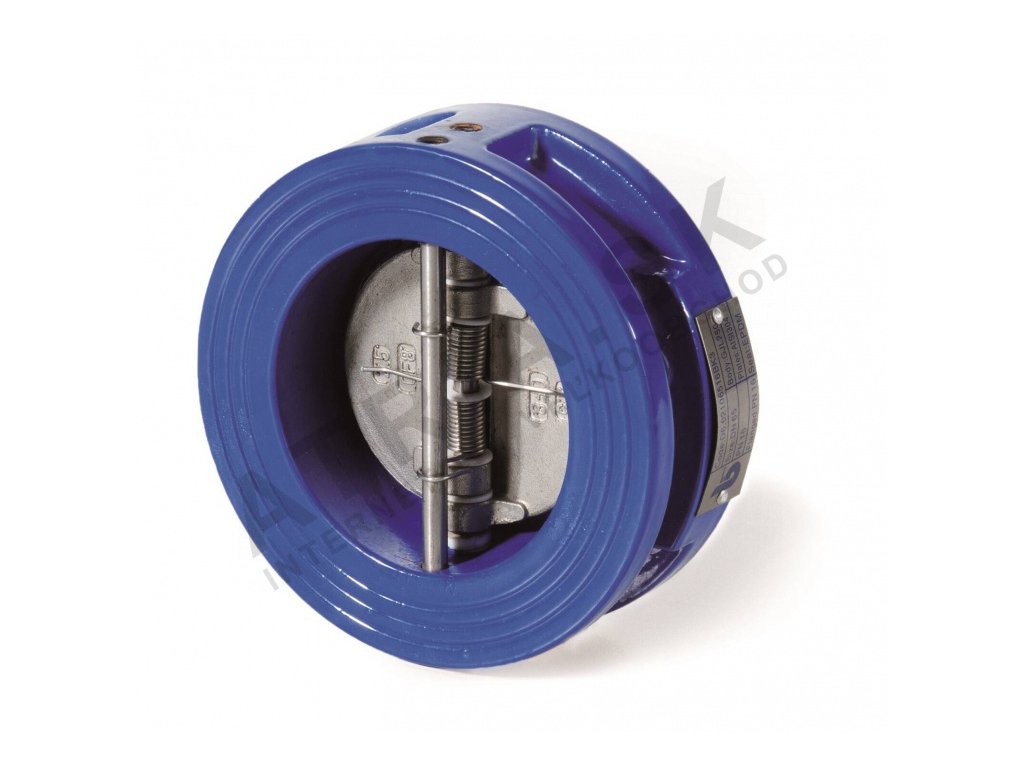

Zpětná klapka - řada D6 - DN 100; L=64mm; -20 °C až +100 °C BRA.D6.021

Detailní popis produktu

Zpětné klapky jsou nezbytnou součástí hydraulických systémů, kde je třeba zabránit zpětnému průtoku média. Tento typ armatury se často využívá v otopných soustavách, rozvodech vody nebo čerpacích stanicích. V objektech s vyšším požadavkem na hygienii a těsnost je důležitá funkčnost a spolehlivost zpětné klapky. V praxi je často nutné zajistit, aby armatura byla montována v souladu s hydraulickým plánem a aby byla schopna odolat zpětnému tlaku i v nejvýznamnějších místech systému.

Instalace zpětné klapky IVAR řady D6 DN 100 se často vyskytuje v průmyslových i komerčních objektech, kde je třeba zamezit návratu média do čerpadla nebo do jiné části systému. V těchto aplikacích je důležitá spolehlivost armatury, její odolnost vůči korozi a schopnost fungovat v širokém rozsahu pracovních podmínek.

Technické parametry

Parametry jako pracovní teplota od -20 °C do +100 °C nebo maximální tlak 16 bar ovlivňují volbu armatury v konkrétní aplikaci. Tyto údaje jsou důležité pro správné dimenzování a zajištění funkčnosti klapky v daném hydraulickém systému. Tlak a teplota určují materiálové vlastnosti těsnění a těla armatury.

Montáž a připojení

Zpětná klapka IVAR řady D6 DN 100 se montuje mezi příruby PN 16. Při montáži je třeba zajistit, aby byla armatura umístěna ve správné ose a aby byly použity kvalitní těsnění a příslušné těsnící materiály. Před montáží je vhodné prověřit stav přírub a jejich rovinnost. Běžnou chybou je nedostatečné utažení nebo použití nesprávných těsnění, což může vést k úniku média. Délka armatury je 64 mm, což je důležité pro volbu místa montáže a hydraulického plánování.

Kompatibilita a příslušenství

Klapka je kompatibilní s hydraulickými systémy s přírubami PN 16. Při montáži je vhodné doobjednat kvalitní těsnění EPDM a případně adaptéry nebo příruby, pokud je systém rozšířen nebo upraven. Související produkty mohou zahrnovat kulové kohouty, pojistné ventily nebo expanzní nádoby, které doplňují funkčnost hydraulické soustavy.

Technické souvislosti pro projektanta

Zpětná klapka funguje na principu hydraulického uzavírání průtoku. Při zpětném průtoku se klapka zavře díky pružině a těsnění. Tělo je vyrobeno z ocelové slitiny GJL 250, která má dobré mechanické vlastnosti a odolnost vůči korozi. Disk, čep a pružina jsou vyrobeny z nerezu AISI 316, což zajišťuje odolnost vůči agresivním médiím. Těsnění EPDM má vysokou odolnost vůči teplotě a chemickému prostředí. Pro správnou funkci je důležité zajistit, aby byla klapka montována v souladu s hydraulickým plánem a aby byl zpětný tlak minimálně 0,1 bar.

Servis a provoz

Pro správný provoz je důležité pravidelně kontrolovat funkčnost klapky a stav těsnění. V případě zpozorování úniku nebo nepravidelného uzavírání je vhodné provést demontáž a kontrolu pružiny a těsnění. Výměna těsnění a pružiny se provádí v případě opotřebení. Výrobce neuvádí konkrétní servisní intervaly, ale doporučuje pravidelné kontroly v rámci celkové údržby hydraulické soustavy.

Časté dotazy

Lze zpětnou klapku DN 100 použít v systémech s vyšším tlakem než 16 bar?
Ne, maximální tlak, který klapka vydrží, je 16 bar. Při vyšším tlaku by došlo k poškození armatury.

Může být klapka montována v libovolné poloze?
Ano, montáž je možná ve všech pozicích, což je důležité pro flexibilní hydraulické plánování.

Jaký je minimální zpětný tlak, který je potřeba k uzavření klapky?
Minimální zpětný tlak je 0,1 bar, což je důležité pro správné fungování armatury.

Jaký je rozsah pracovních teplot armatury?
Pracovní teplota se pohybuje od -20 °C do +100 °C, což je vhodné pro většinu hydraulických systémů vytápění a klimatizace.
