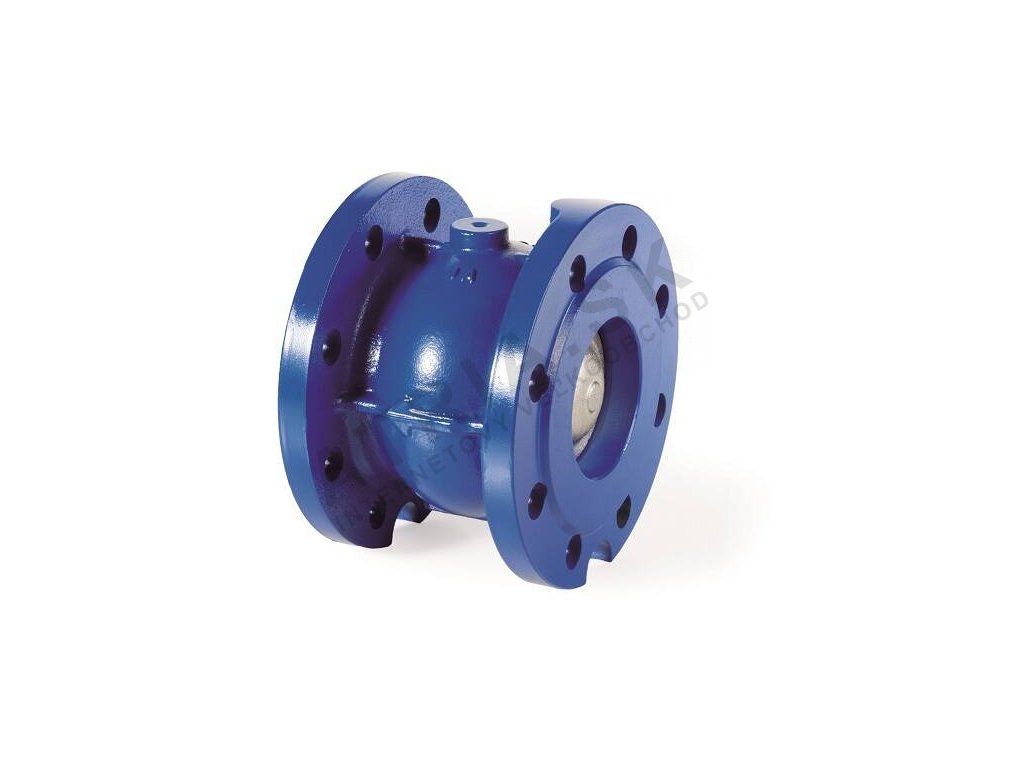

Zpětná klapka přírubová - řada 05 - DN 80; L=140mm BRA.F5.000
Kód: F5000080Související produkty
Detailní popis produktu
Pro koho: Zpětná klapka DN 80 (L=140 mm) je určena pro instalatéry a montážní firmy, které potřebují zajistit jednosměrný průtok v otopných, klimatizačních a hydraulických soustavách.
Kombinujte s: Přírubami dle STN EN 1092-1 s PN 16 a vhodným těsněním, které zajistí hermetické spojení.
Čím se liší: Oproti běžným armaturám nabízí pracovní tlak 16 bar a rozsah -10 °C až +100 °C a je vhodná pro montáž v libovolné poloze.
Zpětná klapka přírubová řady 05 se často používá v hydraulických soustavách otopných a klimatizačních systémů. Je vhodná pro objekty s potřebou jednosměrného průtoku média, kde je třeba zabránit návratu tekutiny do systému. Tento typ armatury se často nachází v rozvodech vody, olejů nebo uhlovodíků, kde je důležitá těsnost a spolehlivost. Instalatér při montáži řeší správné připojení přírub, kontrolu těsnění a dodržení hydraulických podmínek. V praxi se armatura montuje mezi dvě příruby, kde vytváří hermetický průchod a zajišťuje jednosměrný průběh média.
Typické aplikace zahrnují rozvody teplé a studené vody, systémy s glykolem až do 50 %, nebo hydraulické soustavy s tlakovým vzduchem. Klapka je vhodná pro systémy s teplotou od -10 °C do +100 °C. Díky konstrukci a materiálům je vhodná pro montáž ve všech polohách, což zjednodušuje její aplikaci v různých konstrukcích potrubí.
Technické parametry
| Hmotnost | 9,65 kg |
|---|---|
| Kód | F5000080 |
| Značka | IVAR |
Montáž a připojení
Přírubová zpětná klapka se montuje mezi dvě příruby s PN 16 dle STN EN 1092-1. Důležitým krokem je zajištění čistoty povrchů a správného těsnění mezi přírubami. Před montáží je třeba ověřit, že všechny rozměry a typy přírub odpovídají. Nejčastější chybou je špatné utažení přírub nebo použití nekompatibilního těsnění, což může vést k únikům. Při montáži je vhodné dodržovat momenty utažení podle výrobce a zkontrolovat funkčnost klapky před zahájením provozu.
Kompatibilita a příslušenství
Armatura je kompatibilní s potrubími DN 80 a přírubami PN 16. Pro úplné připojení je třeba objednat příruby, těsnění a případně kulové kohouty pro údržbu a odpojení. Kombinace s jinými přírubovými armaturami, jako jsou kulové kohouty nebo redukce, umožňuje flexibilní konfigurace v rozvodech. Související produkty zahrnují příruby DN 80, těsnění pro příruby PN 16 a kulové kohouty DN 80.
Technické souvislosti pro projektanta
Princip funkce zpětné klapky spočívá v tom, že umožňuje průtok média pouze v jednom směru. Klapka je vyrobena z slitiny, vedení a disk jsou mosazné, těsnění je z NBR. Těsnění z NBR je vhodné pro vodu s obsahem glykolu až do 50 %, ale není vhodné pro páru. Materiálové vlastnosti zajišťují odolnost vůči korozi a zajišťují dlouhou životnost. Hydraulické zapojení v systému vyžaduje, aby klapka byla umístěna v místě, kde je důležitý jednosměrný průběh média. Pro optimální provoz je třeba zajistit dostatečný protitlak, který je minimálně 0,1 bar.
Servis a provoz
Údržba zpětné klapky zahrnuje pravidelnou kontrolu těsnění a pohyblivých částí. Je důležité sledovat, zda nevznikají nečistoty nebo koroze, které mohou omezit pohyb disku. Klapka je určena pro provoz s minimálním protitlakem 0,1 bar, což je důležité při hydraulickém plánování. V případě zjištění úniků nebo nečinnosti klapky je třeba provést demontáž a zkontrolovat těsnění a pohyblivé části. Servisní intervaly nejsou v podkladu uvedeny, proto je vhodné provádět kontrolu podle potřeby nebo podle pokynů výrobce.
Časté dotazy
Lze klapku použít pro vodu s glykolem až do 50 %?
ANO, produkt je vhodný pro vodu obsahující glykol až do 50 %.
Je možné montovat klapku ve vodorovné i svislé poloze?
ANO, montáž je možná ve všech polohách.
Je klapka vhodná pro páru?
NE, produkt není vhodný pro páru.
Je možné použít klapku pro rozvody olejů?
ANO, produkt je vhodný pro rozvody olejů a uhlovodíků.
Doplňkové parametry
| Kategorie: | BRA.F5.000 - Zpětná klapka přírubová |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 9.65 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Jmenovitá světlost (DN): | DN 80 |
| Typ připojení: | příruba |
| Materiál: | nerez |
| Posledná aktuálizacia ceny: | 13.04.2026 1:10:32 |
