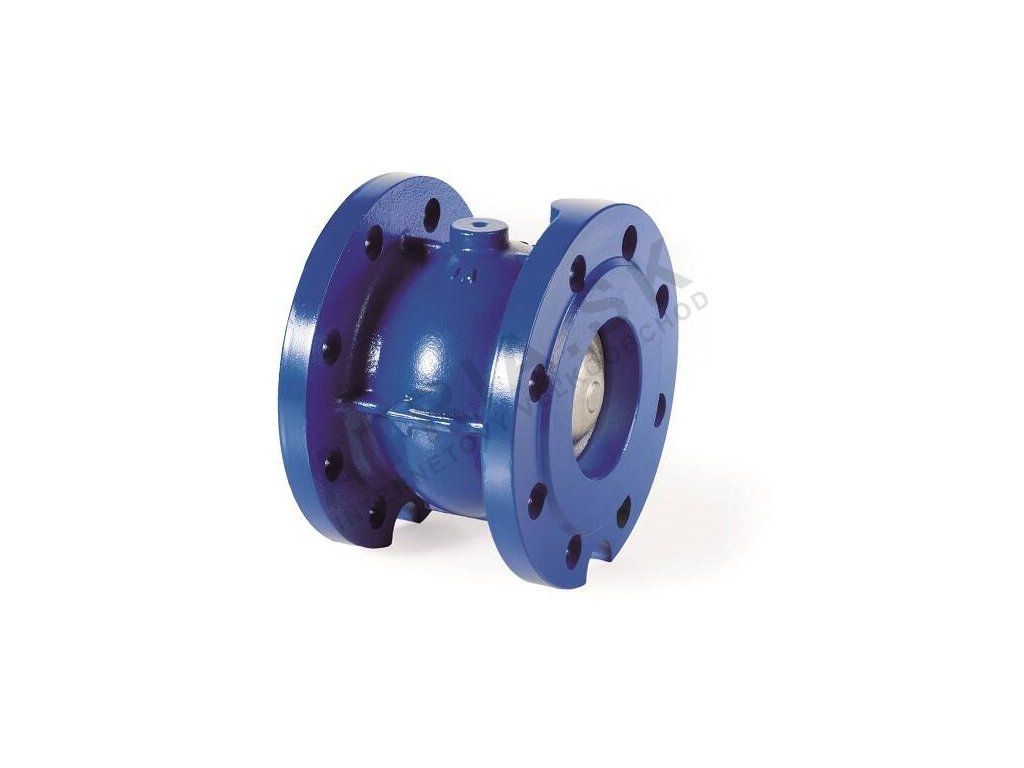

Zpětná klapka přírubová - řada 05 - DN 100; L=170mm BRA.F5.000
Kód: F5000100Související produkty
Detailní popis produktu
Pro koho: Zpětná klapka DN 100 (IVAR, kód F5000100) je určena pro otopné a klimatizační soustavy s provozním tlakem do 16 bar a teplotou do 100 °C.
Kombinujte s: přírubami PN 16 podle STN EN 1092-1, vhodnými těsněními a armaturami v rozdělovačích topných okruhů nebo za čerpadly.
Čím se liší: má délku 170 mm a hmotnost 12,6 kg, montáž je možná ve všech polohách při protitlaku nejméně 0,1 bar.
Zpětné klapky řady 05 se využívají v otopných a klimatizačních soustavách, kde je nutné zabránit zpětnému průtoku médií. Nejčastěji se aplikují v rozvodech vody, olejů a uhlovodíků, například v rozdělovačích topných okruhů, před výměníky tepla nebo za čerpadly. Instalatéři je využívají při montáži rozdělení hydrauliky mezi větve nebo v systémech s více zdroji tepla. Důležité je zajistit správné umístění klapky tak, aby zajišťovala funkčnost systému i v případě změn pracovních podmínek.
Vzhledem k tomu, že klapka je určena pro provoz s maximálním tlakem 16 bar a teplotou do 100 °C, je vhodná pro většinu otopných soustav i pro některé průmyslové aplikace. Není vhodná pro páru a obsahující glykoly do 50 % může být použita. Montáž je možná ve všech polohách, ale nutné je dodržet minimální protitlak 0,1 bar pro správné otevření klapky.
Technické parametry
| Hmotnost | 12,6 kg |
|---|---|
| Kód | F5000100 |
| Značka | IVAR |
Montáž a připojení
Při montáži je nutné zajistit přesné vyrovnání přírub a použít těsnění podle typu média. Připojovací rozměry a typ závitů jsou dány standardem STN EN 1092-1, proto je vhodné ověřit kompatibilitu s ostatními armaturami. Běžné chyby zahrnují nedostatečné utažení přírub nebo nesprávné uspořádání vedení, což může vést k netěsnosti nebo k chybné funkci klapky. Doporučuje se montáž ve vodorovné nebo svislé poloze, ale vždy s ohledem na směr průtoku.
Kompatibilita a příslušenství
Klapka je kompatibilní s přírubami PN 16 podle STN EN 1092-1 a lze ji integrovat do rozdělovačů, směšovačů nebo výměníků tepla. K montáži doporučujeme objednat těsnění NBR a příslušné šrouby. Související produkty zahrnují kulové kohouty, pojistné ventily a expanzní nádoby.
Technické souvislosti pro projektanta
Klapka funguje na principu automatického uzavírání při zpětném průtoku. Disk a vedení jsou z mosazi, tělo je slitina, těsnění NBR. Materiály jsou vhodné pro vodu, oleje a uhlovodíky, ale nejsou vhodné pro páru. Pro hydraulické zapojení je důležité zajistit dostatečný protitlak pro otevření klapky. Životnost a účinnost klapky ovlivňuje kvalita média, správné utažení a pravidelné kontroly.
Servis a provoz
Provozní kontrola zahrnuje sledování průtoku, přítomnosti netěsností a funkce uzavírání. Doporučuje se pravidelné očistě povrchu a těsnění. Výměna těsnění se doporučuje po dlouhodobém provozu, především pokud je médium agresivní. V podkladu nejsou uvedeny konkrétní servisní intervaly, proto se doporučuje individuální posouzení na základě provozních podmínek.
Časté dotazy
Lze klapku použít pro vodu obsahující glykol?
Je možné použít pro vodu s obsahem glykolu až 50 %, výrobce to umožňuje.
Je klapka vhodná pro montáž ve svislé poloze?
Montáž je možná ve všech polohách, včetně svislé, ale je nutné zkontrolovat otvírací tlak v závislosti na poloze.
Co znamená parametr PN 16 u přírub?
PN 16 označuje nominální tlak 16 bar, což určuje maximální provozní tlak pro danou armaturu.
Je možné klapku použít v systémech s více zdroji tepla?
Je vhodná pro systémy s více zdroji, kde je důležité zabránit zpětnému průtoku mezi okruhy.
Doplňkové parametry
| Kategorie: | BRA.F5.000 - Zpětná klapka přírubová |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 12.6 kg |
| Druh výrobku: | zpětný ventil / klapka |
| Jmenovitá světlost (DN): | DN 100 |
| Typ připojení: | příruba |
| Materiál: | nerez |
| Posledná aktuálizacia ceny: | 13.04.2026 1:11:04 |
