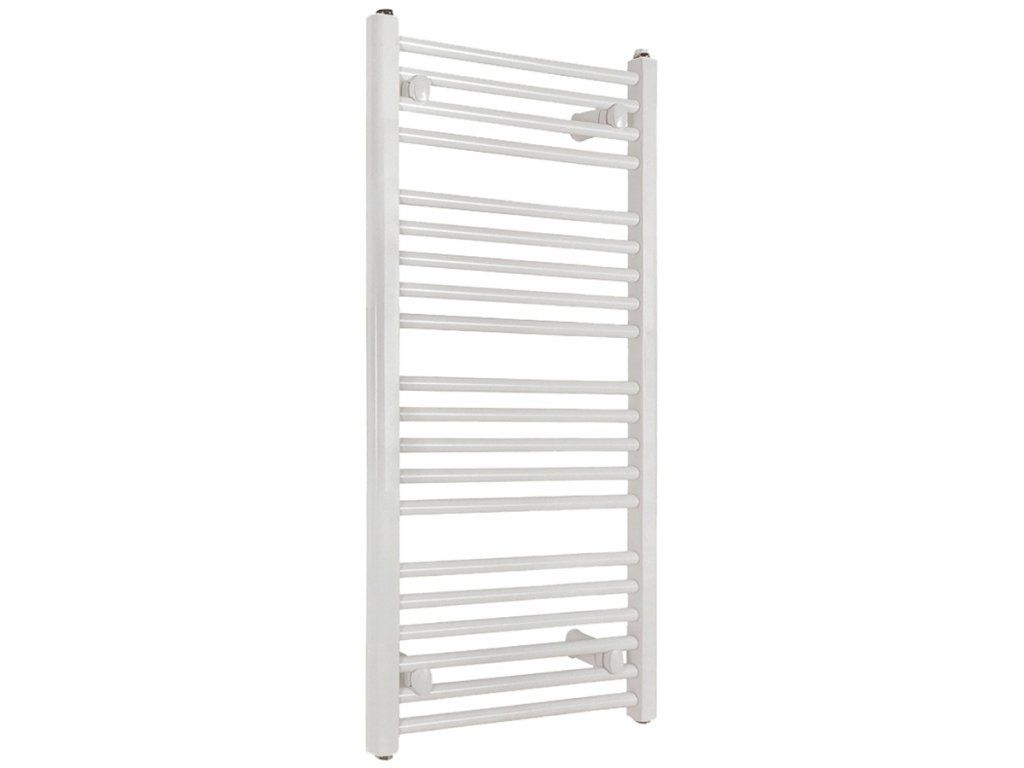

Žebřík rovný 500 x 740
Kód: 71269Související produkty
Detailní popis produktu
Pro koho: Žebřík rovný AVANSA 500 x 740 je určen pro vytápění koupelen a sanitárních místností, kde slouží i k sušení ručníků.
Kombinujte s: Potrubím PEX-AL-PEX 16 x 2 a nemrznoucí směsí, které výrobce pro tento model doporučuje, s příkonem elektrické špirály 200 W.
Čím se liší: Má bílý lakovaný povrch, objem 3,6 litru, maximální teplotu 95 °C a maximální provozní tlak 1,0 MPa.
Žebříkový radiátor AVANSA se využívá především pro vytápění sanitárních místností, kde je důležité kombinovat funkčnost s hygienickými požadavky. Vertikální uspořádání topných trubek umožňuje efektivní přenos tepla i v menších místnostech. Radiátor lze integrovat do topných soustav s nuceným oběhem nebo do samotížných systémů, včetně systémů s elektrickým zálohovým zdrojem. Doplňkové funkce, jako sušení ručníků a textilie, výrazně zvyšují jeho užitečnost v běžném provozu.
Instalace radiátoru zahrnuje pečlivé výpočty hydraulických parametrů a správné umístění v prostoru. Důležitým aspektem je také volba vhodného potrubí a závitových rozměrů, aby byla zajištěna bezproblémová funkce celého systému. Pro správné provozní vlastnosti je nutné dodržet maximální provozní teplotu a tlak, které jsou uvedeny ve specifikacích. Větší důraz je kladen na těsnost připojení a kvalitu těsnění, protože radiátor běží v prostředí s vyšší vlhkostí.
Technické parametry
| Barva, povrch | Bílý, lakovaný |
|---|---|
| Dodávané příslušenství | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs | Nemrznoucí směs |
| Doporučené potrubie | Potrubie PEX-AL-PEX 16 x 2 |
| Doporučený příkon elektrickej špirály (W) | 200 |
| Materiál | Ocel |
| Maximálna teplota | 95°C |
| Maximálny prevádzkový tlak | 1.0 MPa |
| Profil topného žebříku | Rovný |
| Rozteč závitů (mm) | cca 450 |
| Šířka (mm) | cca 500 |
| Tepelný exponent | 1.2347 |
| Vodný objem (l) | 3.6 |
| Výška (mm) | cca 740 |
| EAN | 2171269000006 |
| Hmotnost | 20 kg |
| Kód | 71269 |
| Značka | AVANSA |
Technické parametry slouží k dimenzování topné soustavy a hydraulického systému. Maximální provozní teplota a tlak určují meze, za kterých může radiátor bez poškození fungovat. Výška a šířka radiátoru ovlivňují místo, které zabere a jeho tepelný výkon. Koeficienty pro různá připojení pomáhají optimalizovat přenos tepla podle typu hydraulického napojení.
Montáž a připojení
Připojení radiátoru probíhá pomocí G 1/2" vnitřního závitu. Montážní sada zahrnuje všechny potřebné prvky pro zavěšení na zeď – držáky, matky, šrouby a konzoly. Nejprve se označí polohu na zdi a zavrtají se otvory pro montážní šrouby. Následně se zavěsí konzoly a radiátor se upevní. Důležité je zajistit rovné umístění a pevné upevnění, aby nedocházelo k vibracím nebo poškození těsnění. Běžnou chybou během montáže je nesprávné utažení šroubů nebo nesprávné umístění konzol, což může vést k nepravidelnému chování radiátoru nebo k výronu.
Kompatibilita a příslušenství
Radiátor AVANSA je kompatibilní s potrubím PEX-AL-PEX 16 x 2. Doporučuje se použít nemrznoucí směs jako teplonosné médium. Elektrická spirála není součástí dodávky, ale lze ji doinstalovat z obou stran. Související produkt Žebřík rovný 600 x 940 nabízí rozšířenou variantu s jinými rozměry, což je vhodné pro místnosti s vyšší potřebou topného výkonu. Další potřebné příslušenství, jako odvzdušňovací zátky nebo elektrická spirála, je nutné objednat zvlášť.
Technické souvislosti pro projektanta
Žebříkový radiátor pracuje na principu přímého ohřevu vody v uzavřené soustavě. Materiál ocel poskytuje dobré tepelné vlastnosti a odolnost proti korozi. Hydraulické připojení musí být dimenzováno podle tepelného exponentu a připojovacích koeficientů. V případě použití elektrické spirály je nutné zajistit izolaci a bezpečnostní prvek, aby byl zajištěn bezpečný provoz. Dlouhá životnost je závislá na kvalitě potrubí, těsnění a pravidelné kontrole závitů. Pravidelná kontrola těsnosti a hygienických stavů vodičů je důležitá, aby nedocházelo k korozi nebo poškození těsnění.
Servis a provoz
V provozu je důležitá pravidelná kontrola těsnosti a hygienických stavů. V případě použití elektrické spirály je nutné sledovat její izolaci a provozní parametry. Doplňkové prvky, jako odvzdušňovací zátky, by měly být pravidelně čištěny. Výměna těsnění a šroubů se doporučuje při první výměně potrubí nebo při výrazném opotřebení. Výměna potrubí a těsnění závitů se provádí pouze při závažném poškození nebo po dobu určenou výrobcem.
Časté dotazy
Lze radiátor připojit na elektrickou spirálu?
Elektrická spirála není součástí dodávky, ale lze ji doinstalovat z obou stran. Je nutné dokoupit i zátku.
Jaký typ potrubí je doporučeno použít?
Doporučuje se potrubí PEX-AL-PEX 16 x 2, které je vhodné pro hydraulické systémy.
Je možné radiátor použít v místnostech s vysokou vlhkostí?
Ano, radiátor je vhodný pro použití v vlhkém prostředí, například v koupelnách.
Co obsahuje instalační sada?
Instalační sada obsahuje plastové držáky, montážní konzoly, odvzdušňovací zátky a podložky.
Doplňkové parametry
| Kategorie: | Topné žebříky rovné |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 20 kg |
| EAN: | 2171269000006 |
| Typ žebříku: | elektrický |
| Barva: | bílá |
| Výška žebříku: | do 800 mm |
| Barva, povrch: | Bílý, lakovaný |
| Dodávané příslušenství: | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs: | Nemrznoucí směs |
| Doporučené potrubie: | Potrubie PEX-AL-PEX 16 x 2 |
| Doporučené príslušenstvo na dopojenie: | Príslušenstvo na dopojenie do vykurovania |
| Doporučený príkon elektrickej špirály (W): | 200 |
| Materiál: | Oceľ |
| Maximálna teplota: | 95°C |
| Maximálny prevádzkový tlak: | 1.0 MPa |
| Možnosť dopojenia elektrickej špirály, (1/2" závit): | Áno |
| Možnosť uloženia horizontálne: | Nie |
| Priemer rebra radiátora (mm): | 20 |
| Pripájacie závity: | 1/2" vnitřní závit |
| Profil topného žebříku: | Rovný |
| Rozteč závitů (mm): | cca 450 |
| Skúšaný tlak: | 1.5 MPa |
| Šírka (mm): | cca 500 |
| Tepelný exponent: | 1.2347 |
| Vodný objem (l): | 3.6 |
| Výška (mm): | cca 740 |
