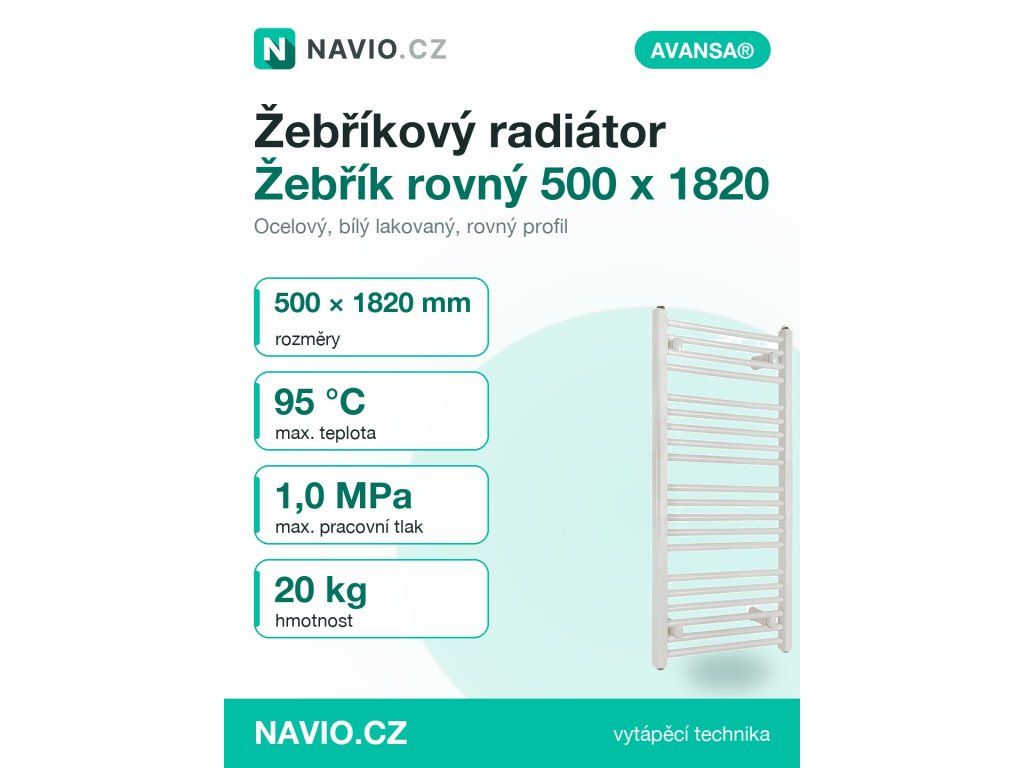

Žebřík rovný 500 x 1820
Kód: 70912Související produkty
Detailní popis produktu
Pro koho: Žebřík rovný 500 × 1820 mm je vhodný do nižších místností, koupelen a chodeb, kde vertikální montáž šetří prostor.
Kombinujte s: Doporučeným potrubím PEX-AL-PEX 16 × 2, nemrznoucí směsí a elektrickou spirálou o příkonu 700 W, připojenou přes závit 1/2".
Čím se liší: Bílý lakovaný ocelový radiátor s horizontálními trubkami a vertikálními profily zvládne provozní teplotu 95 °C a tlak 1,0 MPa.
Rožnový radiátor AVANSA se používá především v místnostech s nízkou výškou stropu, kde vertikální orientace umožňuje efektivní využití prostoru. Tento typ topného tělesa je vhodný do systémů s nuceným oběhem i do samotížných systémů. V hydraulické soustavě zajišťuje rovnoměrné rozdělení tepla a výhodně se integruje do interiéru, například do koupelny, toalety nebo chodby. Díky konstrukci z horizontálních trubek a vertikálních profilů je možné zavěšet textilie pro sušení. Pro správnou funkci je nutné zajistit přesné připojení potrubí a zvolit vhodnou polohu závitů.
Ve většině případů je rožnový radiátor AVANSA připojen do teplovodní soustavy, která pracuje s nemrznoucí směsí. V kombinaci s kotlem nebo elektrickou spirálou lze zajistit zálohové nebo základní vytápění. Výhodou je, že lze volit jednostranné, diagonální nebo dolní spojení, což zvyšuje flexibilitu instalace. Pro projektanta je důležité zohlednit koeficienty pro tepelný výkon podle typu připojení. Instalace do vlhkého prostředí vyžaduje dodržení hygienických a těsnostních požadavků.
Technické parametry
| Rozměry | 500 × 1820 mm |
| Barva, povrch | Bílý, lakovaný |
| Doporučená nemrznoucí směs | Ano |
| Doporučený průměr potrubí | PEX-AL-PEX 16 × 2 |
| Materiál | Ocel |
| Maximální provozní teplota | 95 °C |
| Maximální pracovní tlak | 1,0 MPa |
| Zkouška přetlaku | 1,5 MPa |
| Připojovací závit | G 1/2" vnitřní |
| Rozteč závitů | Cca 450 mm |
| Hmotnost | 20 kg |
Parametry jako maximální pracovní teplota nebo tlak ovlivňují dimenzování topné soustavy. Například při použití elektrické spirály je třeba zohlednit její výkon v rámci celkového výkonu systému. Koeficienty pro jednotlivá připojení pomáhají při přesném stanovení tepelného výkonu. Důležitý je také typ připojovacího závitu G 1/2" a rozměr potrubí, který je doporučený výrobcem.
Montáž a připojení
Instalace rožnového radiátoru AVANSA se provádí pomocí instalační sady, která je součástí dodávky. Sada obsahuje plastové držáky, montážní konzoly a odvzdušňovací zátky. Nejprve je nutné označit místo na zdi a zajistit, aby radiátor byl rovný. Při montáži je důležité dodržet rozměry mezi závity (cca 450 mm) a zvolit vhodný typ připojení podle hydrauliky soustavy. Připojení potrubí se provádí s ohledem na doporučený průměr PEX-AL-PEX 16 × 2. Závity musí být čisté, těsnění zajištěno a utažení provedeno podle specifikací výrobce.
Mezi běžné chyby patří nesprávná výška montáže, nedostatečné utažení závitů nebo použití nepřesného průměru potrubí. Doporučuje se provést test těsnosti a ověřit správné proudění teplonosného média. Před spuštěním systému je vhodné odvzdušnit radiátor a zajistit, že je vodětěsný.
Kompatibilita a příslušenství
Rožnový radiátor AVANSA je kompatibilní s teplovodními systémy s nuceným i samotížným oběhem. Může být připojen k kotlům nebo sloužit jako samostatný elektrický zdroj tepla. Pokud se použije elektrická spirála, je třeba ji objednat zvlášť. Související produktem je rožnový radiátor AVANSA 600 × 940, který lze použít v menších místnostech nebo jako doplněk k této variantě.
K montáži je nutné dokoupit elektrickou spirálu, pokud není systém připojen k teplovodní síti. V případě použití spirály je třeba dokoupit i zátku. Doporučuje se také použít nemrznoucí směs, pokud je systém vystaven nízkým teplotám. Při plánování instalace je vhodné zvážit délku potrubí a typ připojení, aby byl systém co nejefektivnější.
Technické souvislosti pro projektanta
Radiátor AVANSA funguje na principu přenosu tepla z topné vody nebo elektrického zdroje prostřednictvím horizontálních trubek a vertikálních profilů. Materiál konstrukce je ocel, která zajišťuje vysokou odolnost proti deformaci i korozi. Díky zesíleným stěnám trubek a profilů má radiátor dlouhou životnost. Výhodou je také lakový povrch, který snižuje riziko oxidace a zvyšuje hygienické vlastnosti.
V hydraulické soustavě je radiátor připojen buď z jedné strany, diagonálně nebo zespoda. Každý typ připojení má své koeficienty pro výpočet tepelného výkonu. Například diagonální připojení má lehce vyšší účinnost než jednostranné. V elektrickém režimu je nutné zohlednit výkon spirály a její kompatibilitu s napájecím systémem. V obou případech je důležité zajistit, aby systém pracoval v bezpečném rozmezí teplot a tlaků.
Servis a provoz
Rožnový radiátor AVANSA vyžaduje minimální údržbu. Důležitým kontrolním bodem je pravidelná inspekce připojení potrubí a závitů. Je třeba zajistit, že neexistují netěsnosti a že systém je bez vzduchu. Při použití elektrické spirály je nutné sledovat její stav a případné přehřátí. V případě výskání nebo nepravidelného chování je vhodné provést revizi celého systému.
Pokud je systém vystaven vlhkosti, je důležité zajistit, že povrch radiátoru zůstává suchý a nejsou tam usazeniny nečistot. V případě poškození povrchu je vhodné provést prohlídku a případně opravit nebo vyměnit zasaženou část. Výrobce neuvádí konkrétní servisní intervaly, ale doporučuje pravidelnou kontrolu celého systému v rámci běžné údržby topné soustavy.
Časté dotazy
Lze rožnový radiátor AVANSA připojit k kotlové soustavě?
Rožnový radiátor AVANSA je kompatibilní s teplovodními systémy, které pracují s kotlem. Připojení se provádí pomocí potrubí s vnitřním závitem G 1/2".
Lze použít elektrickou spirálu k rožnovému radiátoru AVANSA?
Elektrická spirála je možná volbou pro samostatné nebo zálohové vytápění. Spirála není součástí dodávky a je třeba ji dokoupit.
Jaký průměr potrubí se doporučuje pro připojení radiátoru?
Pro připojení rožnového radiátoru AVANSA se doporučuje použít potrubí PEX-AL-PEX o průměru 16 × 2 mm.
Je rožnový radiátor AVANSA vhodný do vlhkého prostředí?
Rožnový radiátor AVANSA je vhodný pro instalaci do vlhkých prostor, například do koupelny. Je důležité zajistit těsnost připojení a pravidelnou údržbu.
Doplňkové parametry
| Kategorie: | Topné žebříky rovné |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 20 kg |
| EAN: | 5901828090714 |
| Typ žebříku: | teplovodní |
| Barva: | bílá |
| Výška žebříku: | nad 1600 mm |
| Barva, povrch: | Bílý, lakovaný |
| Dodávané príslušenství: | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs: | Nemrznoucí směs |
| Doporučené potrubí: | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené príslušenstvo na dopojenie: | Príslušenstvo na dopojenie do vykurovania |
| Doporučený príkon elektrickej špirály (W): | 700 |
| Materiál: | Oceľ |
| Maximálna teplota: | 95°C |
| Maximálny prevádzkový tlak: | 1.0 MPa |
| Možnosť dopojenia elektrickej špirály, (1/2" závit): | Áno |
| Možnosť uloženia horizontálne: | Ne |
| Priemer rebra radiátora (mm): | 20 |
| Pripájacie závity: | 1/2" vnitřní závit |
| Profil topného žebříku: | Rovný |
| Rozteč závitov (mm): | cca 450 |
| Skúšaný tlak: | 1.5 MPa |
| Šírka (mm): | cca 500 |
| Výška (mm): | cca 1820 |
