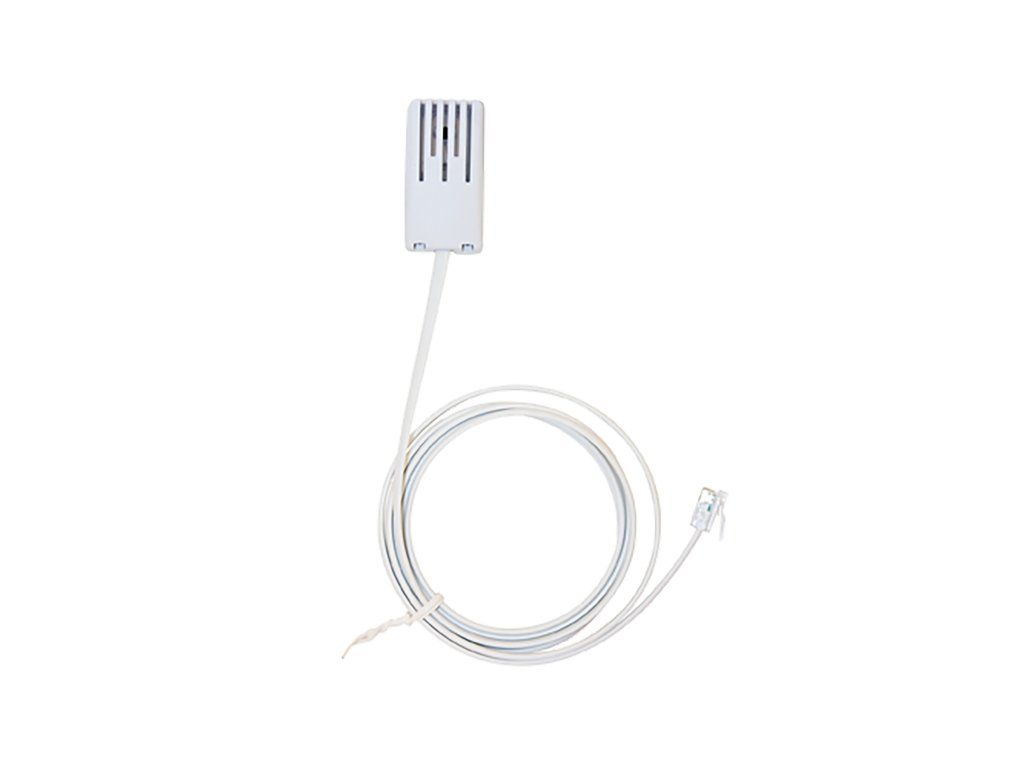

Teplotní čidlo pro digitální hlavice HD CT03-10k

Detailní popis produktu

Teplotní čidla typu CT03-10k se využívají především v otopných soustavách, kde je třeba zajistit přesné měření teploty mimo okolí topení. Tento typ čidla je vhodný pro objekty s rozsáhlejšími místnostmi nebo pro systémy, kde je topení umístěno v blízkosti zdrojů tepla, které by mohly zkreslit naměřené hodnoty. Montážník při instalaci řeší správné umístění čidla, aby bylo měření co nejvíce reprezentativní pro celkovou teplotu prostoru.

Čidlo zajišťuje komunikaci mezi regulací a místem měření, což umožňuje efektivní řízení otopné soustavy. Díky své konstrukci a délce vodiče je vhodné pro aplikace, kde je třeba umístit měřicí prvek v dostatečné vzdálenosti od topení, aby byly výsledky měření co nejvíce objektivní.

Technické parametry

Montáž a připojení

Montáž čidla CT03-10k začíná kontrolou kompatibility s hlavicí – u PH-HD20 od verze 11.03 je konektor pro čidlo umístěn pod plastovou krytkou na boční straně hlavice, u HD20 se konektor běžně neosazuje, a proto je nutné kontaktovat servis. Před zapojením je důležité zkontrolovat stav vodiče a těsnost konektoru. Čidlo se připojuje pomocí konektoru, který je součástí dodávky. Běžné chyby při montáži zahrnují špatné utažení konektoru nebo použití nepříslušného kabelu. Při montáži je třeba zajistit, aby čidlo nebylo umístěno v blízkosti zdrojů tepla nebo větracích otvorů, což by mohlo ovlivnit přesnost měření.

Kompatibilita a příslušenství

Čidlo CT03-10k je kompatibilní s digitálními hlavicemi HD20 a PH-HD20. Pro správné fungování je třeba zajistit, že hlavice má osazen konektor pro externí čidlo. V případě hlavice HD20 je nutné kontaktovat servis, protože konektor není běžně osazen. Čidlo je dodáváno s konektorem a vodičem, proto není třeba doobjednávat další součásti. Související produkty zahrnují digitální hlavice HD20 a PH-HD20, které jsou určeny pro regulaci otopných soustav.

Technické souvislosti pro projektanta

Čidlo CT03-10k funguje na základě měření odporu termistoru, který se mění v závislosti na teplotě. Vodič CYXY 2×0,5 mm je vhodný pro běžné aplikace a zajišťuje spolehlivou komunikaci mezi čidlem a hlavicí. Pro správné fungování je důležité zajistit, že vodič není příliš dlouhý a že je kvalitně utažen. Materiál pouzdra a vodiče zajišťuje odolnost vůči běžným provozním podmínkám. V elektrickém zapojení je čidlo připojeno k hlavici prostřednictvím konektoru, což umožňuje rychlé a jednoduché připojení. Pro dlouhodobou životnost je důležité zajistit, aby čidlo nebylo vystaveno vysokým teplotám nebo mechanickému poškození.

Servis a provoz

Čidlo CT03-10k vyžaduje minimální údržbu. Během provozu je důležité pravidelně kontrolovat těsnost konektoru a stav vodiče. Pokud dojde k poruše měření, je třeba zkontrolovat připojení a stav čidla. V případě závady je nutné kontaktovat servis, protože čidlo není určeno pro samostatnou výměnu. Výměna čidla se provádí spolu s hlavicí nebo případně s osazením konektoru u HD20. Servisní intervaly nejsou uvedeny v podkladu, proto se doporučuje konzultace s technickou podporou výrobce.

Časté dotazy

Lze čidlo CT03-10k použít s hlavicí HD20?
U hlavice HD20 se konektor pro čidlo běžně neosazuje, proto je nutné kontaktovat servis.

Jaká je délka vodiče čidla CT03-10k?
Čidlo je vybaveno vodičem délky 1,5 m.

Jaká je maximální teplota, kterou čidlo měří?
Čidlo CT03-10k měří teplotu do 70 °C.

Jaký typ vodiče je použit u čidla CT03-10k?
Čidlo je vybaveno vodičem typu CYXY 2×0,5 mm.
