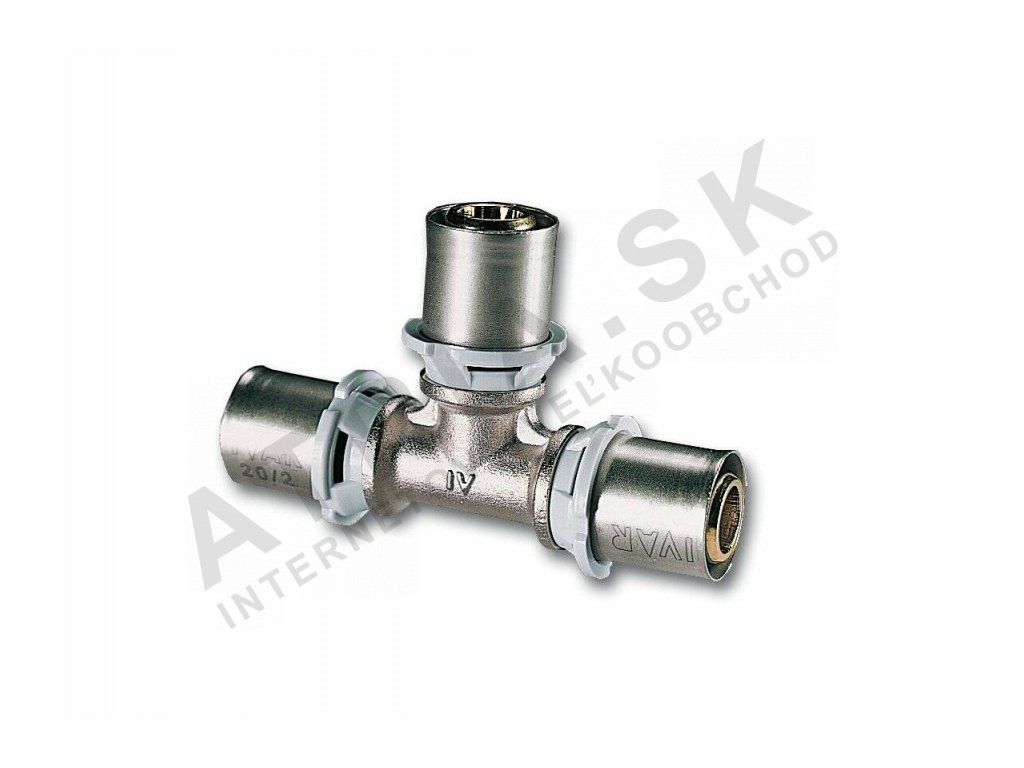

T-kus PRESS - 26x26x26 IVAR.PT 5720

Detailní popis produktu

V montážních pracích hygienicky citlivých i hydraulicky náročných systémů je nutné zajistit hermetičnost spojů. T-kus PRESS IVAR 512003 je určen právě pro takové aplikace, kde je potřeba spolehlivě propojit trubky ALPEX o stejném průměru metodou lisování. Produkt se často používá v otopných soustavách, chladicích systémech nebo vodovodech, kde je důležité minimalizovat riziko netěsností.

T-kus slouží jako základní element ve spojovací technologii, umožňuje vytvořit robustní a dlouhodobě stabilní spoj. Je vhodný do prostředí s teplotou až do 120 °C a tlakem do PN 10, což ho činí vhodným pro mnoho typů otopných systémů. Díky své konstrukci a materiálovému složení je odolný proti korozi a opotřebení, což přispívá k dlouhé životnosti celého systému.

Technické parametry

Montáž a připojení

Pro správné připojení je důležité dodržovat instrukce výrobce. T-kus PRESS 512003 se montuje mezi trubky stejného průměru pomocí čelistí typu B-F-TH. Nejprve se zkontroluje stav trubek a jejich čistota. Následně se umístí těsnění a těsnící pouzdro, a teprve pak se provede lisování. Během procesu je třeba zajistit rovnoběžnost čelistí a dostatečnou sílu lisování. Nejčastější chybou je nedostatečné utažení nebo použití nepasujících čelistí, což může vést k netěsnosti spoje. Pro správné funkční provedení je důležitá i přesnost rozměrů trubek a jejich konce.

Kompatibilita a příslušenství

Produkt je kompatibilní s trubkami ALPEX a čelistmi typu B-F-TH. Pro dokonalé funkční připojení je nutné doobjednat odpovídající čeliste, které zajistí správné lisování. Vzhledem k použití EPDM těsnění je vhodné zajistit, že všechen příslušenství jsou také vyrobeny z materiálu kompatibilního s tímto typem těsnění. Související produkty zahrnují např. čelista typu B-F-TH, trubky ALPEX a další montážní nástroje specifické pro tuto technologii.

Technické souvislosti pro projektanta

Funkce T-kusu PRESS IVAR spočívá v hydraulickém uzavření spoje mezi dvěma trubkami stejného průměru. Konstrukce využívá poniklovanou mosazníku a nerezové pouzdro, které tvoří těsný kontakt. Mosaz CW617N má dobrou odolnost proti koroznímu poškození a nízký koeficient tření, což přispívá k lehké montáži. Hydraulické vlastnosti spoje jsou ovlivněny kvalitou těsnění a správností lisování. Udržení těsnosti a dlouhodobé funkčnosti závisí na kvalitě použitých čelistí a na přesnosti jejich aplikace. Chybné lisování může vést k mikroproteklím a následnému poškození celé soustavy.

Servis a provoz

Při provozu není nutná žádná údržba T-kusu, protože není možné jeho demontáž ani úprava. Jedná se o pevný, neodmontovatelný prvek, který je zabudován do systému trvale. Proto je důležité, aby byla montáž provedena správně od začátku. Pokud by byla detekována netěsnost, jediná možnost je výměna celého prvku. Při inspekci systému je důležité kontrolovat oblast kolem T-kusu, zda nedochází k nějakému tepelnému zatížení, které by mohlo ovlivnit integritu těsnění. Nemá-li produkt žádné servisní intervaly, nelze je ani plánovat.

Časté dotazy

Lze T-kus PRESS 512003 použít pro trubky jiného než stejného průměru?
Ne, produkt je určen pouze pro trubky stejného průměru. Pro trubky různých průměrů je třeba použít jiný typ spojovacího prvku.

Je možné použít T-kus s jiným typem čelistí než B-F-TH?
Ne, T-kus je kompatibilní pouze s čelistmi typu B-F-TH, které zajistí správné lisování a těsnost spoje.

Jaké jsou důsledky chybného lisování T-kusu?
Chybné lisování může vést k nekompletnímu utažení nebo poškození těsnění, což způsobí netěsnosti a následně ztrátu tlaku nebo vodou.

Může být T-kus použit v systémech s agresivní chemickou vodou?
Podmínkou je, aby byla voda kompatibilní s použitým těsněním a materiálem mosazeného tělesa. V případě silně agresivní vody je třeba zvolit jiný typ materiálu nebo těsnění.
