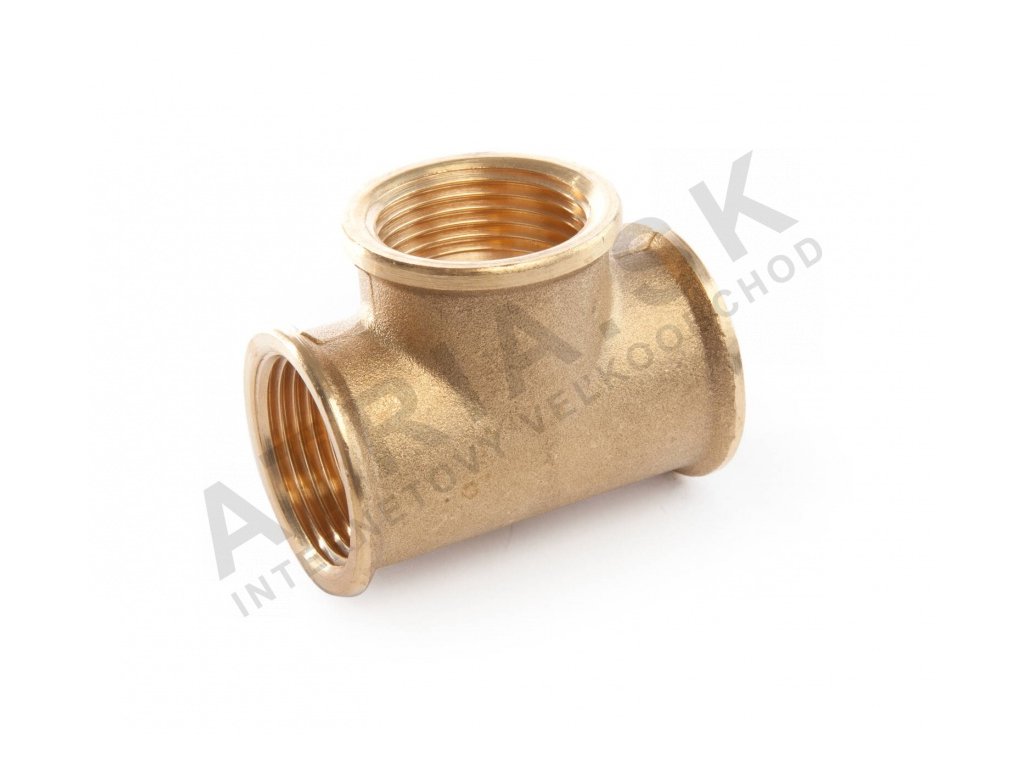

T - kus, 3" x 3" x 3" IVAR.1570 G

Detailní popis produktu

T-kusy se používají v hydraulických soustavách topení, kde je potřeba rozdělit proud chladiva na dvě větve. Typické aplikace zahrnují připojení otopných těles, zásobníků teplé vody, nebo rozdělení potrubí v rozdělovačích. Tento model IVAR 1570G je vhodný pro vnitřní i venkovní instalace, pokud jsou splněny podmínky provozní teploty a tlaku. Montážník při montáži řeší těsnost spojů, správné utažení a volbu vhodného těsnění podle typu spojení.

Instalace je častá v otopných soustavách s vodou jako chladivem, včetně systémů s podlahovým vytápěním nebo v systémech s více zdroji tepla. V těchto případech je T-kus nezbytný pro správné rozdělení hydraulického proudu. V praxi se nejčastěji používá v rozdělení potrubí mezi kotlem a otopnými tělesy nebo mezi kotlem a zásobníkem teplé vody.

Technické parametry

Parametry T-kusu IVAR 1570G ovlivňují jeho použití v hydraulické soustavě. PN 10 znamená, že je schopen odolat tlaku 10 barů, což je běžný požadavek pro většinu otopných systémů. Maximální provozní teplota +120 °C umožňuje jeho použití i v soustavách s vysokou teplotou, jako je případ klasických kotlů na palivo. Materiál CW617N je odolný korozi a vhodný pro systémy s pitnou vodou.

Montáž a připojení

Montáž T-kusu IVAR 1570G vyžaduje pečlivou přípravu a dodržení technických norem. Připojovací rozměry 3 palce x 3 palce x 3 palce umožňují jeho použití v potrubích s větší hydraulickou kapacitou. Před montáží je třeba zkontrolovat stav závitů a zvolit vhodné těsnění – nejčastěji je to těsnící páska nebo těsnící pasta. Běžné chyby při montáži zahrnují nedostatečné utažení nebo použití nesprávného těsnění, což může vést k únikům. Při montáži je důležité dodržet moment utažení podle výrobce.

Kompatibilita a příslušenství

T-kus IVAR 1570G je kompatibilní s různými typy potrubí a armatur, pokud jsou splněny rozměrové a hydraulické podmínky. Často se používá spolu s kulovými kohouty, redukcemi nebo tvarovkami. Při montáži je nutné doobjednat vhodné těsnění a případně i adaptéry, pokud se spojuje s jinými typy spojení. Související produkty zahrnují např. kulové kohouty nebo tvarovky stejného průměru.

Technické souvislosti pro projektanta

T-kus slouží jako hydraulický rozdělovač v otopných soustavách. Jeho konstrukce z mosazi CW617N zaručuje odolnost proti korozi a dlouhou životnost. V hydraulické soustavě ovlivňuje tok chladiva a je důležité ho dimenzovat tak, aby nebyl příčinou zbytečného hydraulického odporu. V elektrickém zapojení není T-kus zapojen, protože je pasivní prvek. Účinnost a životnost závisí na kvalitě montáže, těsnosti a kvalitě chladiva.

Servis a provoz

V provozu T-kus vyžaduje minimální údržbu. Důležitým kontrolním bodem je pravidelný průzkum spojů na úniky. Pokud je únik zjištěn, je třeba spoj rozebrat a zkontrolovat stav těsnění. Vzhledem k tomu, že v podkladu nejsou uvedeny konkrétní servisní intervaly, doporučuje se pravidelná kontrola při každé sezónní údržbě otopné soustavy.

Časté dotazy

Lze T-kus IVAR 1570G použít v systémech s pitnou vodou?
ANO, produkt má atest na pitnou vodu a je vhodný pro systémy, kde je chladivem voda.

Jaký typ těsnění se doporučuje při montáži T-kusu IVAR 1570G?
Doporučuje se těsnící páska nebo těsnící pasta, podle typu spojení a požadavků výrobce.

Je T-kus IVAR 1570G vhodný pro venkovní instalace?
ANO, pokud jsou splněny podmínky provozní teploty a tlaku a je zajištěna ochrana proti korozi.

Je možné T-kus IVAR 1570G použít v systémech s vysokou teplotou?
ANO, produkt je schopen pracovat při teplotě až do +120 °C, což ho činí vhodným pro klasické otopné systémy.
