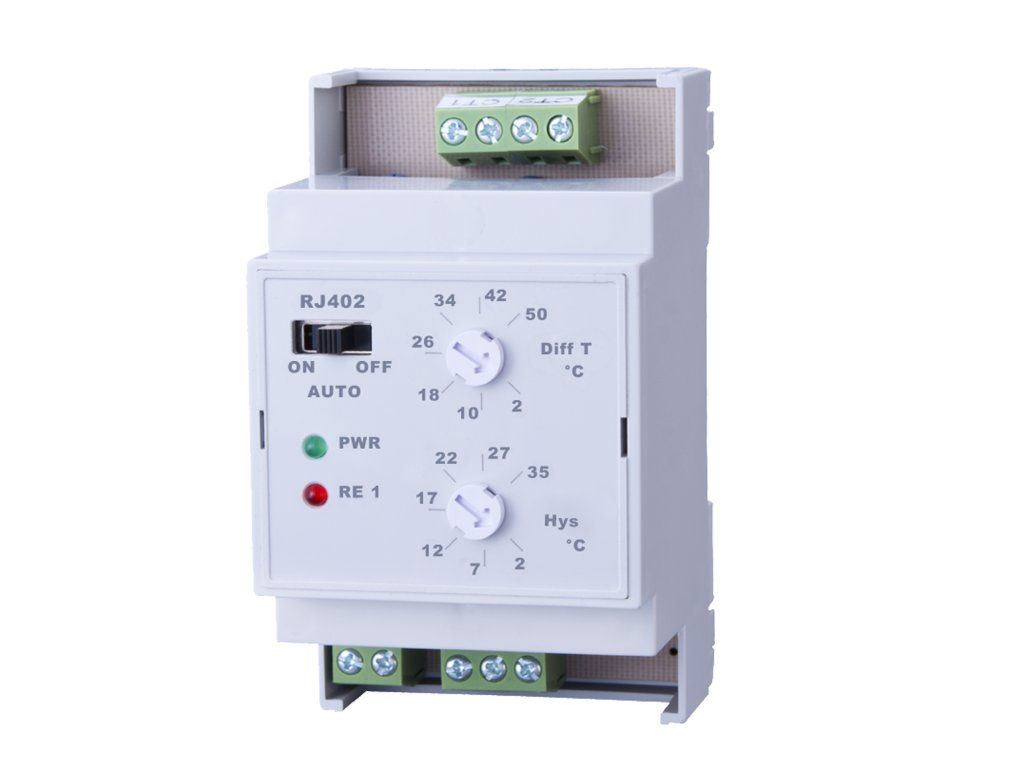

Rozdílový teplotní spínač RJ402

Detailní popis produktu

Rozdílový teplotní spínač RJ402 je určen pro použití v topných a solárních systémech. Instalatéři ho využívají při konstrukci otopných soustav, kde je třeba automaticky ovládat oběhová čerpadla na základě rozdílu teplot mezi dvěma místy. Například při solárním ohřevu vody je spínač schopen zapnout čerpadlo, jakmile rozdíl mezi teplotou slunečního kolektoru a zásobníku překročí nastavenou mez, a vypnout ho při poklesu rozdílu o zadanou hysterezi. Dále může být využit pro automatické dobíjení zásobníku teplé užitkové vody z topné soustavy, což zajišťuje optimální využití energie a stabilní provoz systému.

Typické aplikace zahrnují rodinné domy, rekreační objekty, i menší průmyslové systémy, kde je potřeba přesně řídit hydraulický pohyb média. V těchto případech spínač zajišťuje, že čerpadlo pracuje jen tehdy, když je to energeticky i technicky výhodné. Montážník tak získává možnost přesného řízení systému bez ručního zásahu, což zvyšuje efektivitu a snižuje náklady na provoz.

Technické parametry

Parametry spínače určují jeho funkčnost v konkrétní aplikaci. Hystereze a nastavení rozdílu teplot jsou klíčové pro správné dimenzování systému. Instalatér musí zajistit, aby nastavené hodnoty odpovídaly potřebám konkrétního systému – příliš nízká hystereze může vést k častému zapínání a vypínání čerpadla, což zvyšuje opotřebení a zvyšuje spotřebu energie.

Montáž a připojení

Spínač RJ402 se montuje do systému tak, aby měl přístup k dvěma měřeným teplotám. Připojení se provádí pomocí senzorů, které jsou umístěny v místech, kde je třeba sledovat teplotní rozdíl. Montážník by měl zkontrolovat správné připojení vodičů a pevné utažení terminálů. Častou chybou je špatná montáž senzorů, což může vést k nepřesným měřením a následně k chybnému ovládání čerpadla. Důležitou součástí je i správné nastavení hystereze a rozdílu teplot dle požadované funkce systému.

Kompatibilita a příslušenství

Spínač je kompatibilní s oběhovými čerpadly a zásobníky TUV, které jsou schopny reagovat na signál ovládání. Pro správné fungování je nutné zajistit, že čerpadlo má vstup pro externí ovládání. Příslušenství zahrnuje senzory teploty a případně převodníky signálu, pokud je potřeba převést analogový signál na jiný typ. Související produkty mohou zahrnovat např. oběhová čerpadla, zásobníky TUV a regulátory teploty.

Technické souvislosti pro projektanta

Rozdílový teplotní spínač pracuje na principu porovnávání dvou teplotních hodnot a sepnutí čerpadla při dosažení zadaného rozdílu. Materiál a konstrukce spínače jsou navrženy pro trvalý provoz v topných systémech. Elektrické zapojení je jednoduché a zahrnuje vstup pro senzory a výstup pro ovládání čerpadla. Projektant musí zohlednit hydraulické vlastnosti systému a zvolit správné nastavení hystereze, aby se minimalizovalo počet zapnutí a vypnutí čerpadla. Dlouhá životnost a účinnost závisí na správné volbě senzorů a jejich umístění v systému.

Servis a provoz

Údržba spínače zahrnuje pravidelné kontroly připojení senzorů a elektrických vodičů. Důležitým kontrolním bodem je také ověření správnosti nastavení hystereze a rozdílu teplot. V případě chybného chování systému je třeba zkontrolovat funkčnost senzorů a případně jejich výměnu. Servisní intervaly nejsou v podkladu uvedeny, proto se doporučuje pravidelná vizuální kontrola při každé údržbě systému.

Časté dotazy

Lze spínač použít pro ovládání oběhového čerpadla v solárním systému?
Spínač je vhodný pro ovládání čerpadla v solárním systému, kde je třeba reagovat na rozdíl teplot mezi kolektorem a zásobníkem.

Je možné nastavit hysterezi a rozdíl teplot dle potřeby aplikace?
Ano, nastavení hystereze a rozdílu teplot je možné dle konkrétního požadavku systému.

Je spínač kompatibilní s oběhovými čerpadly různých značek?
Spínač je univerzální a lze ho použít s čerpadly, která mají externí ovládání.

Je potřeba doobjednat senzory teploty?
Senzory teploty nejsou součástí dodávky a je třeba je doobjednat zvlášť podle potřeby aplikace.
