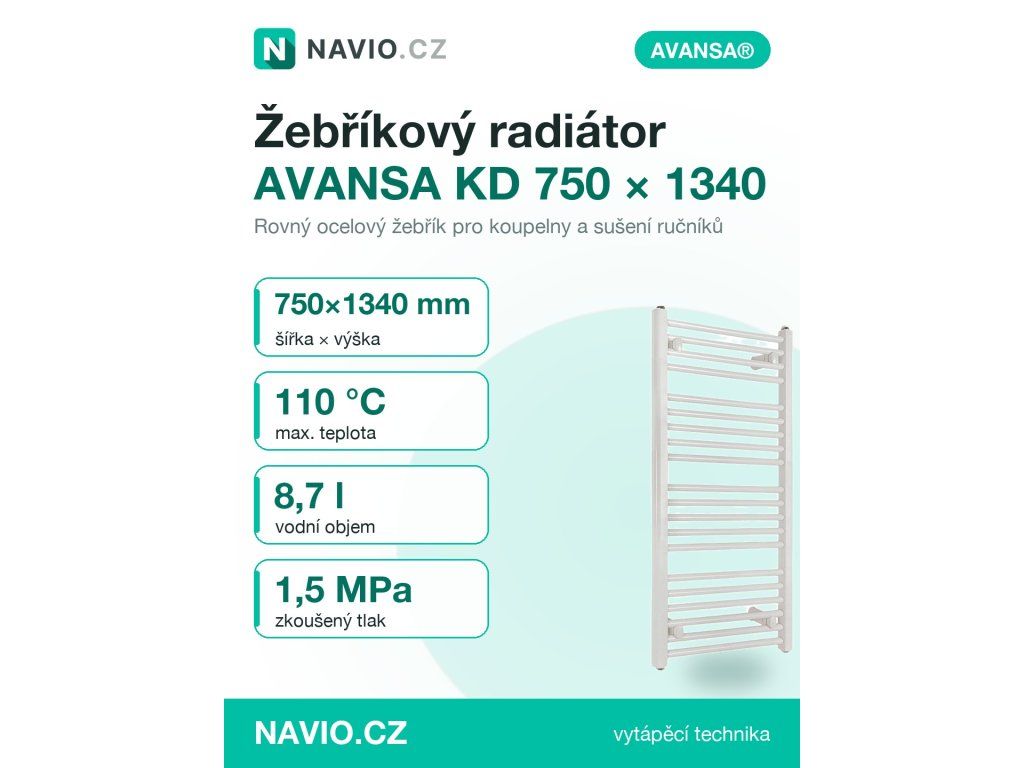

Žebřík rovný KD 750 x 1340
Kód: 71275Související produkty
Detailní popis produktu
Pro koho: Žebřík rovný KD 750 × 1340 mm je vhodný pro koupelny, kuchyně a toalety, kde chcete topit a zároveň sušit textil.
Kombinujte s: Pro dopojení doporučujeme potrubí PEX-AL-PEX 16 × 2 a příslušenství pro dopojení do vytápění; elektrickou spirálu lze připojit díky závitu 1/2".
Čím se liší: Má rovný profil, bílý lakovaný povrch, průměr žebra 20 mm a vodní objem 8,7 l, zkoušený tlak 1,5 MPa a maximální teplotu 110 °C.
Žebříkové radiátory AVANSA KD 750 x 1340 mm jsou běžně používány v koupelnách, kuchyních a toaletách, kde je potřeba kombinace topné funkce a funkce sušení textilí. V těchto prostorách je důležité zajistit dostatečný tepelný výkon, zároveň však musí být výrobek odolný vůči vlhkosti a snadno udržitelný. Tento typ topného tělesa je vhodný pro systémy s nuceným i s přirozeným oběhem, což umožňuje jeho nasazení v různých konfiguracích. Instalatér musí zohlednit rozměry a způsob montáže, aby byl radiátor správně umístěn a bez překážek pro cirkulaci vzduchu.
Výrobek je vhodný pro montáž na stěnu v interiérech s vysokou vlhkostí, kde je třeba zároveň zajistit efektivní vytápění a sušení. Při projektování je nutné zohlednit rozměry, hydraulické parametry a připojovací závity, aby byla zajištěna správná funkce v topné soustavě. Při montáži je důležitý správný návrh a příprava místa, aby byl výrobek bezpečně zavěšen a bez rizika poškození.
Technické parametry
| Dodávané příslušenství | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
|---|---|
| Doporučená nemrznoucí směs | Nemrznoucí směs |
| Doporučené potrubie | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené příslušenství pro dopojení | Příslušenství k dopojení do vytápění |
| Doporučený příkon elektrické spirály (W) | 600 |
| Farba fólie | Bílý, lakovaný |
| Materiál | Ocel |
| Maximální provozní tlak | 1.0 MPa |
| Maximální teplota | 110°C |
| Možnost dopojení elektrické spirály, (1/2" závit) | ano |
| Možnost uložení horizontální | Ne |
| Profil topného žebříku | Rovný |
| Průměr žebra radiátoru (mm) | 20 |
| Připojovací závity | 1/2" vnitřní závit |
| Rozteč závitů (mm) | cca 700 |
| Šířka (mm) | cca 750 |
| Tepelný exponent | 1.2932 |
| Vodní objem (l) | 8,7 |
| Výška (mm) | cca 1340 |
| Zkoušený tlak | 1.5 MPa |
| Hmotnost | 21 kg |
| Kód | 71275 |
| Značka | AVANSA |
Technické parametry jsou důležité pro správné dimenzování topné soustavy. Maximální provozní tlak 1,0 MPa a zkoušený tlak 1,5 MPa zajišťují bezpečnost při provozu. Tepelný exponent 1,2932 je používán pro výpočet tepelného výkonu v rámci hydraulického návrhu. Připojovací závit 1/2 palce vnitřní umožňuje připojení k potrubí PEX-AL-PEX 16 x 2. Výrobek je vyroben z oceli s povlakem, který zaručuje odolnost proti korozi.
Montáž a připojení
Montáž začíná přípravou místa a zavěšením radiátoru na stěnu pomocí dodané sady držáků. Je důležité zajistit, aby byl radiátor rovný a bez náklonu. Připojovací závity jsou 1/2 palce vnitřní, což umožňuje použití standardního příslušenství. Při připojení je nutné zkontrolovat těsnost spojení a správné utažení. Častou chybou je nesprávné utažení nebo použití nesprávného těsnění, což může vést k únikům nebo poškození těsnění. Doporučuje se použít odvzdušňovací ventil, který je součástí dodávky.
Kompatibilita a příslušenství
Výrobek je kompatibilní s teplovodními topnými soustavami a elektrickými systémy. Elektrická spirála je možná, ale není součástí dodávky. Doporučené příslušenství zahrnuje potrubí PEX-AL-PEX 16 x 2 a odvzdušňovací ventil. Je možné použít i jiné příslušenství, ale musí být kompatibilní s rozměry a závity. Související produkty zahrnují rovný žebřík 600 x 940, který lze použít v menších prostorách.
Technické souvislosti pro projektanta
Žebříkový radiátor AVANSA KD 750 x 1340 mm funguje na principu přenosu tepla z topné vody na okolní vzduch. Ocelový materiál má dobré tepelné vlastnosti a zaručuje dlouhou životnost. Při hydraulickém návrhu je důležité zohlednit rozměry a tepelný exponent. Elektrická spirála může být připojena na obou stranách, což umožňuje flexibilní použití. Při elektrickém připojení je důležité zajistit správné napájení a ochranu před přepětím. Správné hydraulické zapojení a pravidelná údržba zajišťují dlouhou životnost a účinnost.
Servis a provoz
Údržba zahrnuje pravidelné kontrolování těsností a čištění povrchu. Je důležité zkontrolovat funkci odvzdušňovacího ventilu a případné úniky. Při provozu je nutné zajistit, aby byl radiátor bez překážek a bez náklonu. V případě použití elektrické spirály je důležité zajistit pravidelnou kontrolu a údržbu elektrického připojení. Servisní intervaly nejsou uvedeny, ale doporučuje se pravidelná kontrola v rámci celkové údržby topné soustavy.
Časté dotazy
Lze žebříkový radiátor připojit k elektrické spirále?
Elektrická spirála je možná, ale není součástí dodávky. Je možné ji připojit na obou stranách.
Jaký typ potrubí se doporučuje pro připojení?
Doporučuje se potrubí PEX-AL-PEX 16 x 2, které je kompatibilní s rozměry a závity.
Je možné použít žebříkový radiátor v systémech s nuceným oběhem?
Je možné použít v systémech s nuceným oběhem i v systémech s přirozeným oběhem.
Je možné zavěšet radiátor horizontálně?
Možnost horizontálního uložení není k dispozici. Radiátor je určen pro vertikální montáž.
Doplňkové parametry
| Kategorie: | Topné žebříky rovné |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 21 kg |
| Typ žebříku: | teplovodní |
| Barva: | bílá |
| Výška žebříku: | 1201 – 1600 mm |
| Dodávané příslušenství: | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs: | Nemrznoucí směs |
| Doporučené potrubie: | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené příslušenství pro dopojení: | Příslušenství k dopojení do vytápění |
| Doporučený příkon elektrické spirály (W): | 600 |
| Farba fólie: | Bílý, lakovaný |
| Materiál: | Ocel |
| Maximální provozní tlak: | 1.0 MPa |
| Maximální teplota: | 110°C |
| Možnost dopojení elektrické spirály, (1/2" závit): | ano |
| Možnost uložení horizontální: | Ne |
| Profil topného žebříku: | Rovný |
| Průměr žebra radiátoru (mm): | 20 |
| Připojovací závity: | 1/2" vnitřní závit |
| Rozteč závitů (mm): | cca 700 |
| Šířka (mm): | cca 750 |
| Tepelný exponent: | 1.2932 |
| Vodní objem (l): | 8,7 |
| Výška (mm): | cca 1340 |
| Zkoušený tlak: | 1.5 MPa |
