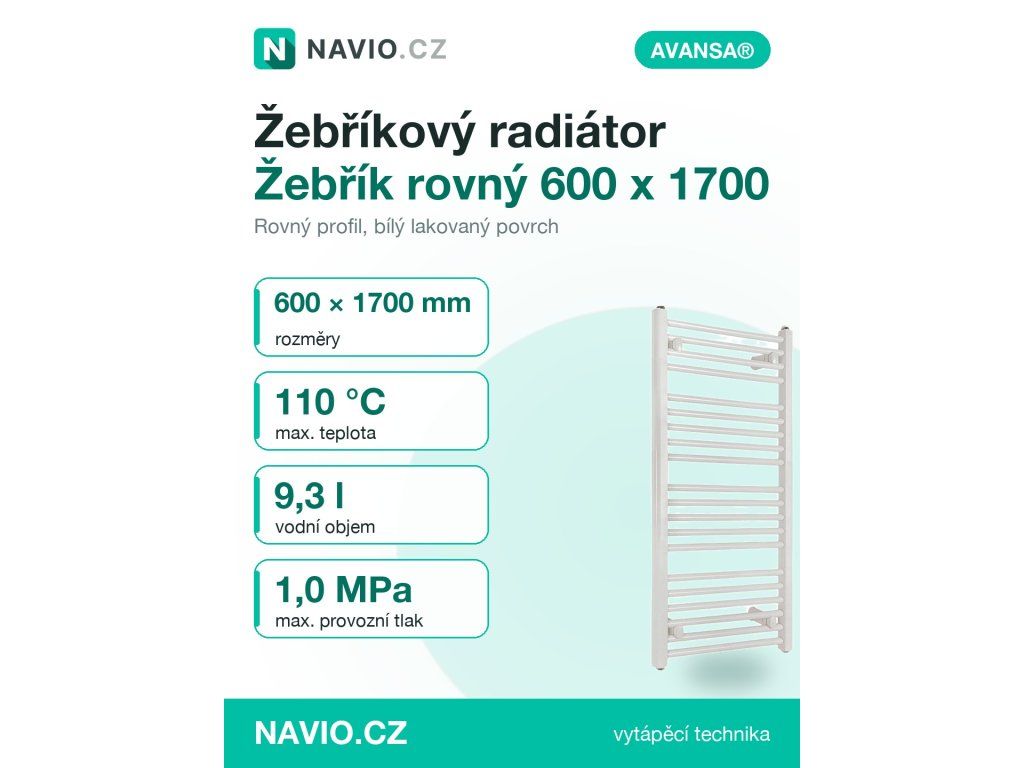

Žebřík rovný 600 x 1700
Kód: 71270Související produkty
Detailní popis produktu
Pro koho: Žebřík rovný 600 x 1700 je vhodný do koupelen a kuchyní, kde potřebujete zároveň topení a sušení textilu.
Kombinujte s: Potrubím PEX-AL-PEX 16 x 2 a příslušenstvím pro dopojení do vytápění; pro záložní ohřev lze doplnit elektrickou spirálu s příkonem 600 W.
Čím se liší: Rovný profil s průměrem žebra 20 mm, výškou cca 1700 mm, šířkou cca 600 mm, vodním objemem 9,3 l a maximálním provozním tlakem 1,0 MPa.
Otopný žebřík AVANSA 71270 je často používán v koupelnách, kuchyních a jiných sanitárních místnostech, kde je potřeba zároveň zajištění tepla a funkčního sušení textilu. Tento typ topného tělesa se často využívá v systémech s nuceným oběhem nebo v samostatných topných systémech. Instalatéři často řeší otázky správného připojení, dimenzování a volby způsobu připojení (jednostranné, diagonální, středové apod.), aby byla zajištěna co nejvyšší účinnost a rovnoměrné rozdělení tepla v místnosti.
Typickou aplikací je montáž na stěnu ve výšce, která umožní optimální cirkulaci tepla i pohodlné vložení ručníků nebo oděvů. Vhodné je také pro kombinaci s elektrickou spirálou, která může posloužit jako záložní nebo samostatný zdroj tepla. V praxi je důležité, aby byl žebřík správně uložen a pevně zavěšen, aby bylo zajištěno bezpečné a trvanlivé fungování.
Technické parametry
| Barva | Bílý, lakovaný |
|---|---|
| Dodávané příslušenství | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs | Nemrznoucí směs |
| Doporučené potrubí | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené příslušenství pro dopojení | Příslušenství k dopojení do vytápění |
| Doporučený příkon elektrické spirály (W) | 600 |
| Materiál | Ocel |
| Maximální provozní tlak | 1.0 MPa |
| Maximální teplota | 110°C |
| Možnost dopojení elektrické spirály, (1/2" závit) | ano |
| Možnost uložení horizontální | Ne |
| Profil topného žebříku | Rovný |
| Průměr žebra radiátoru (mm) | 20 |
| Připojovací závity | 1/2" vnitřní závit |
| Rozteč závitů (mm) | cca 550 |
| Šířka (mm) | cca 600 |
| Tepelný exponent | 1.3064 |
| Vodní objem (l) | 9,3 |
| Výška (mm) | cca 1700 |
| Zkoušený tlak | 1.5 MPa |
| Hmotnost | 21 kg |
| Kód | 71270 |
| Značka | AVANSA |
Parametry jako maximální provozní tlak (1,0 MPa), pracovní teplota (do 110 °C) a tepelný exponent (1,3064) jsou důležité pro správné dimenzování topné soustavy. Tlak i teplota ovlivňují volbu potrubí, příslušenství a způsob připojení. Tepelný exponent slouží k výpočtu skutečného výkonu při konkrétních provozních podmínkách.
Montáž a připojení
Montáž začíná volbou vhodného místa na stěně, které umožní dostatečný prostor pro připojení potrubí a zavěšení textilu. Připojovací závity jsou vnitřní, průměr 1/2 palce, a jsou umístěny ve vzdálenosti cca 550 mm. Před montáží je důležité zkontrolovat rovnost stěny, správnou výšku a vodorovnost. Při montáži je nutné dodržovat moment utažení šroubů podle výrobce, aby byla zajištěna těsnost a pevnost.
Častou chybou je nesprávné umístění závitů nebo nedostatečné utažení. Doporučuje se použít těsnící pásku nebo těsnící pastu. Doplněním odvzdušňovacího ventilu se zajišťuje odstranění vzduchu z topné soustavy. Doporučuje se také použít potrubí PEX-AL-PEX 16 x 2, které je vhodné pro systémy s nuceným oběhem.
Kompatibilita a příslušenství
Žebřík AVANSA 71270 je kompatibilní s teplovodními systémy i s elektrickými spirálami. Doporučuje se použít nemrznoucí směs jako teplonosné médium. Při použití elektrické spirály je nutné doobjednat zátku a samotnou spirálu. Instalační sada obsahuje držáky, šrouby a konzoly, které umožňují rychlou a jednoduchou montáž. Související produkt, jako je žebřík rovný 600 x 940, může být vhodný pro menší místnosti nebo pro doplnění topné soustavy.
Technické souvislosti pro projektanta
Otopný žebřík AVANSA 71270 je vyroben z oceli, což zaručuje vysokou odolnost proti korozi a dlouhou životnost. Horizontální topné trubky o průměru 20 mm umožňují vysoký průtok teplonosného média. Při projektování je důležité zohlednit hydraulické vlastnosti, jako je odpor potrubí a tlak v systému. Při elektrickém vytápění je nutné zajistit správné napájení a ochranu před přepětím. Výběr způsobu připojení (jednostranné, diagonální, středové) ovlivňuje distribuci tepla a celkovou účinnost topné soustavy.
Životnost žebříku závisí na kvalitě teplonosného média, pravidelné údržbě a správném připojení. Doporučuje se použít nemrznoucí směs a pravidelně provádět kontrolu těsností a odvzdušnění. V případě použití elektrické spirály je důležité zajistit ochranu před přepětím a přetížením.
Servis a provoz
Žebřík AVANSA 71270 vyžaduje pravidelnou kontrolu těsností, odvzdušnění a stavu potrubí. V případě použití elektrické spirály je nutné pravidelně kontrolovat její funkčnost a ochranu před přepětím. Doporučuje se také pravidelně čistit povrch žebříku a odstraňovat možné usazeniny. V případě zjištění netěsnosti nebo poruchy je nutné provést opravu nebo výměnu částí podle pokynů výrobce.
Časté dotazy
Lze žebřík AVANSA 71270 připojit na elektrickou spirálu?
Žebřík může být připojen na elektrickou spirálu, která musí být zakoupena zvlášť. Při použití elektrické spirály je nutné doobjednat i zátku.
Jaký typ potrubí je vhodný pro připojení?
Doporučuje se použít potrubí PEX-AL-PEX 16 x 2, které je vhodné pro systémy s nuceným oběhem.
Může být žebřík AVANSA 71270 použit ve vlhkém prostředí?
Ano, žebřík je vhodný pro instalaci ve vlhkém prostředí, jako jsou koupelny, kuchyně nebo toalety.
Jaký je maximální provozní tlak žebříku AVANSA 71270?
Maximální provozní tlak je 1,0 MPa, což je důležité při volbě potrubí a příslušenství.
Doplňkové parametry
| Kategorie: | Topné žebříky rovné |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 21 kg |
| Typ žebříku: | teplovodní |
| Barva: | bílá |
| Výška žebříku: | nad 1600 mm |
| Barva: | Bílý, lakovaný |
| Dodávané příslušenství: | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs: | Nemrznoucí směs |
| Doporučené potrubí: | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené příslušenství pro dopojení: | Příslušenství k dopojení do vytápění |
| Doporučený příkon elektrické spirály (W): | 600 |
| Materiál: | Ocel |
| Maximální provozní tlak: | 1.0 MPa |
| Maximální teplota: | 110°C |
| Možnost dopojení elektrické spirály, (1/2" závit): | ano |
| Možnost uložení horizontální: | Ne |
| Profil topného žebříku: | Rovný |
| Průměr žebra radiátoru (mm): | 20 |
| Připojovací závity: | 1/2" vnitřní závit |
| Rozteč závitů (mm): | cca 550 |
| Šířka (mm): | cca 600 |
| Tepelný exponent: | 1.3064 |
| Vodní objem (l): | 9,3 |
| Výška (mm): | cca 1700 |
| Zkoušený tlak: | 1.5 MPa |
