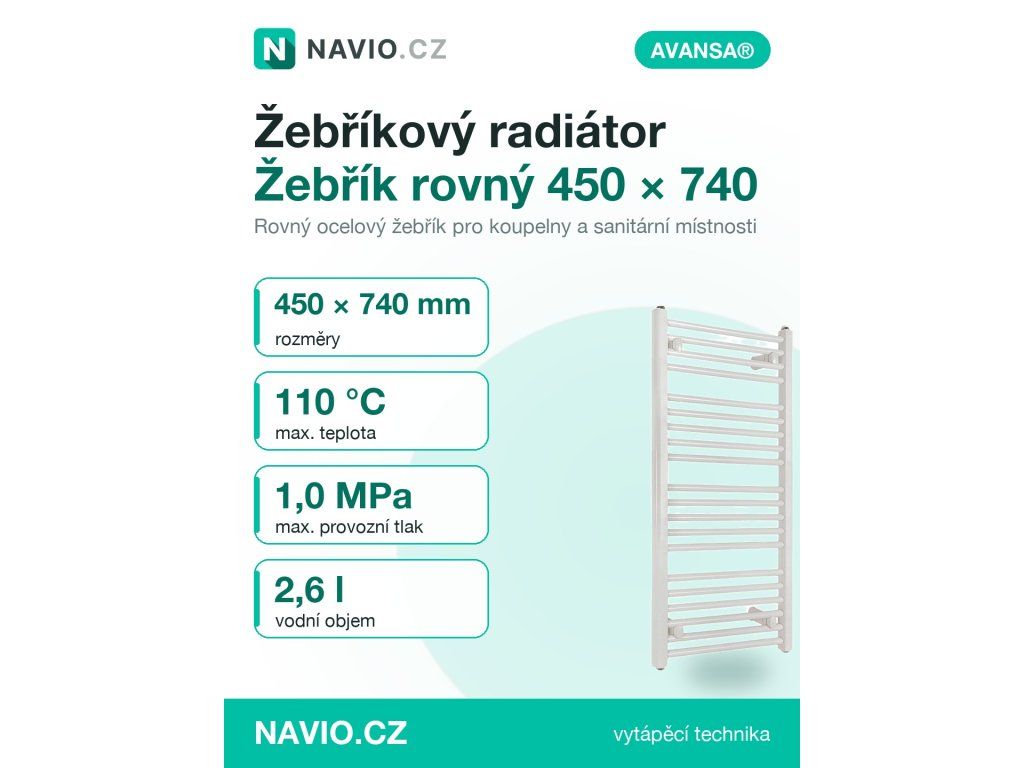

Žebřík rovný 450 x 740
Kód: 144880Související produkty
Detailní popis produktu
Pro koho: Žebřík rovný 450 x 740 je určen do koupelen a jiných sanitárních místností pro vytápění a sušení textilu.
Kombinujte s: Potrubím PEX-AL-PEX 16 x 2, příslušenstvím k dopojení do vytápění a elektrickou spirálou o doporučeném příkonu 200 W.
Čím se liší: Rovným profilem, bílým lakovaným povrchem, rozteči závitů 400 mm a objemem vody 2,6 l.
Žebříkové radiátory AVANSA typu rovný jsou běžně používány v koupelnách, toaletách a jiných sanitárních místnostech, kde je potřeba zároveň zajištění tepla a funkce sušení textilu. Tyto radiátory se často integrují do topných soustav s nuceným oběhem nebo do samostatných systémů s gravitačním prouděním. Vhodné jsou i pro kombinaci s elektrickým vytápěním, což umožňuje jejich využití mimo topnou sezónu. Pro instalatéra je důležité zajistit správné připojení potrubí, dodržení hydraulických podmínek a zajištění těsnosti spojů. Výběr rozměrů a typu připojení musí být v souladu s potřebou výkonu a prostorovými podmínkami místnosti.
Typické aplikace zahrnují bytové i nebytové objekty, kde je potřeba zároveň vytápět a sušit textil. V těchto případech je důležitá i hygienická stránka – povrch radiátoru musí být odolný proti korozi a snadno udržitelný. Výběr materiálu a povlaku je tedy klíčový pro dlouhodobou funkčnost a vzhled zařízení. Pro projektanta je důležité zohlednit tepelný exponent, rozměry a možnosti připojení, aby bylo možné správně dimenzovat celou otopnou soustavu.
Technické parametry
| Barva fólie | Bílý, lakovaný |
|---|---|
| Dodávané příslušenství | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs | Nemrznoucí směs |
| Doporučené potrubie | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené příslušenství pro dopojení | Příslušenství k dopojení do vytápění |
| Doporučený příkon elektrické spirály (W) | 200 |
| Materiál | Ocel |
| Maximální provozní tlak | 1.0 MPa |
| Maximální teplota | 110°C |
| Možnost dopojení elektrické spirály, (1/2" závit) | ano |
| Možnost uložení horizontální | Ne |
| Profil topného žebříku | Rovný |
| Průměr žebra radiátoru (mm) | 20 |
| Připojovací závity | 1/2" vnitřní závit |
| Rozteč závitů (mm) | 400 |
| Šířka (mm) | cca 450 |
| Tepelný exponent | 1.3222 |
| Vodní objem (l) | 2.6 |
| Výška (mm) | cca 740 |
| Zkoušený tlak | 1.5 MPa |
| Hmotnost | 21 kg |
| Kód | 144880 |
| Značka | AVANSA |
Technické parametry tohoto radiátoru zahrnují rozměry 450 x 740 mm, vnitřní závit 1/2 palce, maximální provozní tlak 1,0 MPa a maximální teplotu 110 °C. Tepelný exponent 1,3222 je důležitý pro výpočet tepelného výkonu v rámci hydraulického dimenzování soustavy. Výběr správného typu připojení (např. úhlopříčné nebo dolní středové) ovlivňuje efektivitu přenosu tepla a hydrodynamiku systému. Pro správné fungování je nutné dodržet hydraulické parametry a zvolit vhodné potrubí a příslušenství.
Montáž a připojení
Montáž radiátoru AVANSA 450 x 740 mm probíhá nástěnnou metodou s využitím dodané sady držáků a montážních konzol. Při instalaci je nutné zkontrolovat rovnost povrchu stěny, správné rozmístění držáků a těsnost připojení potrubí. Připojovací závity jsou vnitřní 1/2 palce, což vyžaduje použití vhodného příslušenství, jako jsou kulové kohouty, těsnění a případně odvzdušňovací ventil. Častou chybou je nesprávné utažení spojů nebo použití nekompatibilního materiálu těsnění, což může vést k únikům nebo poškození povrchu radiátoru. Doporučuje se dodržovat pokyny výrobce a zkontrolovat všechny spoje před uvedením systému do provozu.
Kompatibilita a příslušenství
Radiátor je kompatibilní s topnými soustavami s nuceným oběhem i s gravitačním prouděním. Doporučené potrubí je typu PEX-AL-PEX 16 x 2, což zajišťuje dostatečný průtok a odolnost proti korozi. Pro elektrické vytápění je možné připojit spirálu o výkonu 200 W, která není součástí dodávky. Při použití elektrické spirály je nutné zajistit správné elektrické připojení a dodržet bezpečnostní normy. Související produkty, jako je žebřík rovný 600 x 940, lze použít v podobných aplikacích, pokud jsou rozměry a potřeba výkonu jiné.
Technické souvislosti pro projektanta
Žebříkový radiátor AVANSA je vyroben z oceli s povlakem zaručujícím odolnost proti korozi. Tento materiál je vhodný pro provoz v vlhkém prostředí a zároveň zajišťuje vysokou tepelnou výměnu. V hydraulickém systému je důležitý průtok teplonosného média a správné rozdělení tepla v místnosti. Pro elektrické vytápění je možné integrovat spirálu, která musí být dimenzována podle potřeby výkonu a dostupného napájení. Prodloužení životnosti radiátoru závisí na dodržování hygienických podmínek, pravidelné údržbě a správném nastavení teploty topné vody. Projektant by měl zohlednit také tepelný exponent a zvolit vhodné připojení, aby byla zajištěna maximální účinnost celé soustavy.
Servis a provoz
Pro správný provoz je nutné pravidelně kontrolovat těsnost spojů, stav těsnění a výkon radiátoru. V případě použití elektrické spirály je nutné zajistit pravidelnou kontrolu elektrického připojení a stavu izolace. Doporučuje se také pravidelné odvzdušňování a případná údržba potrubí. Výrobce neuvádí konkrétní lhůty pro servisní intervally, ale doporučuje pravidelné kontroly podle potřeby provozu a podmínek prostředí.
Časté dotazy
Lze radiátor připojit na elektrickou spirálu?
Možnost připojení elektrické spirály je zajištěna 1/2 palcovým závitem. Spirála není součástí dodávky a musí být zakoupena zvlášť.
Jaký typ potrubí je vhodný pro připojení?
Doporučuje se použít potrubí PEX-AL-PEX 16 x 2, které je vhodné pro topnou soustavu a zajišťuje dostatečný průtok.
Je možné radiátor namontovat vodorovně?
Ne, montáž vodorovně není možná. Radiátor je určen pro vertikální montáž na stěnu.
Je možné použít radiátor mimo topnou sezónu?
Ano, radiátor je kompatibilní s elektrickým vytápěním, což umožňuje jeho použití i mimo topnou sezónu.
Doplňkové parametry
| Kategorie: | Topné žebříky rovné |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 21 kg |
| Typ žebříku: | teplovodní |
| Barva: | bílá |
| Výška žebříku: | do 800 mm |
| Barva fólie: | Bílý, lakovaný |
| Dodávané příslušenství: | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs: | Nemrznoucí směs |
| Doporučené potrubie: | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené příslušenství pro dopojení: | Příslušenství k dopojení do vytápění |
| Doporučený příkon elektrické spirály (W): | 200 |
| Materiál: | Ocel |
| Maximální provozní tlak: | 1.0 MPa |
| Maximální teplota: | 110°C |
| Možnost dopojení elektrické spirály, (1/2" závit): | ano |
| Možnost uložení horizontální: | Ne |
| Profil topného žebříku: | Rovný |
| Průměr žebra radiátoru (mm): | 20 |
| Připojovací závity: | 1/2" vnitřní závit |
| Rozteč závitů (mm): | 400 |
| Šířka (mm): | cca 450 |
| Tepelný exponent: | 1.3222 |
| Vodní objem (l): | 2.6 |
| Výška (mm): | cca 740 |
| Zkoušený tlak: | 1.5 MPa |
