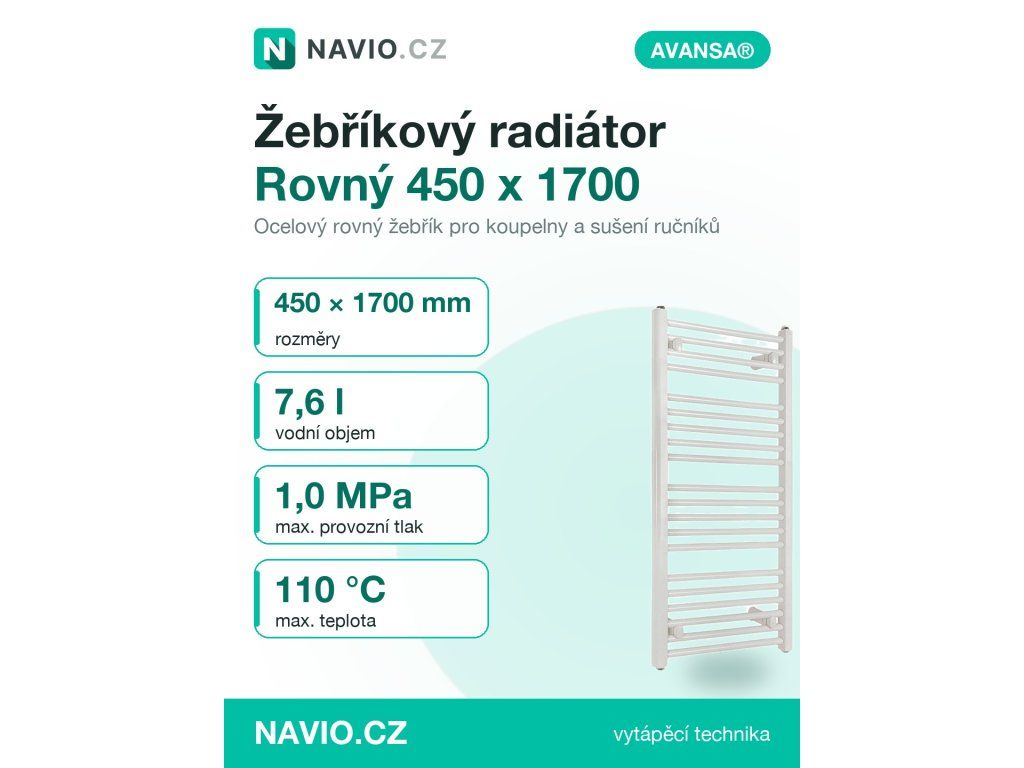

Žebřík rovný 450 x 1700
Kód: 144885Související produkty
Detailní popis produktu
Pro koho: Žebřík je vhodný pro koupelny, toalety a chodby, kde potřebujete topné těleso s možností sušení textilu.
Kombinujte s: Kombinujte s kotlem nebo elektrickou spirálou o příkonu 500 W, připojení přes 1/2" vnitřní závit.
Čím se liší: Rovný profil z oceli s průměrem žebra 20 mm, maximální provozní tlak 1,0 MPa a teplota 110 °C.
Ocelový rovný žebřík AVANSA 450 x 1700 mm se často používá v koupelnách, kde slouží jako topné těleso i sušička textilu. Instalace na stěnu je zajištěna sady držáků, které jsou součástí dodávky. Tento typ radiátoru je vhodný do systémů s nuceným oběhem i pro samostatné topné soustavy. Vhodný pro kombinaci s kotlem nebo jako samostatný elektrický topný prvek. Montážní technik musí zohlednit rozměry a připojovací závity, aby zajistil správné připojení do topné soustavy.
Typické aplikace zahrnují koupelny, toalety, chodby a jiné sanitární místnosti. V těchto prostorách je důležité, aby topné těleso bylo odolné vůči vlhkosti a umožnilo snadné sušení tkanin. Výrobek je vhodný i pro domácnosti, ubytovací zařízení nebo závody, kde je potřeba kompaktního topného tělesa s vysokou odolností proti korozi.
Technické parametry
| Barva | Bílý, lakovaný |
|---|---|
| Dodávané příslušenství | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs | Nemrznoucí směs |
| Doporučené potrubie | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené příslušenství pro dopojení | Příslušenství k dopojení do vytápění |
| Doporučený příkon elektrické spirály (W) | 500 |
| Materiál | Ocel |
| Maximální provozní tlak | 1.0 MPa |
| Maximální teplota | 110°C |
| Možnost dopojení elektrické spirály, (1/2" závit) | ano |
| Možnost uložení horizontální | Ne |
| Profil topného žebříku | Rovný |
| Průměr žebra radiátoru (mm) | 20 |
| Připojovací závity | 1/2" vnitřní závit |
| Rozteč závitů (mm) | cca 400 |
| Šířka (mm) | cca 450 |
| Tepelný exponent | 1.2917 |
| Vodní objem (l) | 7,6 |
| Výška (mm) | cca 1700 |
| Zkoušený tlak | 1.5 MPa |
| Hmotnost | 21 kg |
| Kód | 144885 |
| Značka | AVANSA |
Parametry jako maximální provozní tlak 1,0 MPa a teplota 110 °C určují, že žebřík je vhodný pro systémy s nuceným oběhem. Tepelný exponent 1,2917 je důležitý pro výpočty tepelného výkonu. Připojovací závit 1/2 palce vnitřní umožňuje jednoduché připojení k topné soustavě. Vodní objem 7,6 litru ovlivňuje hydraulické chování a ztráty třením v systému.
Montáž a připojení
Montáž začíná přípravou stěny a zavěšením žebříku pomocí plastových držáků a montážních konzol, které jsou součástí dodávky. Připojovací závity jsou umístěny v rozteči cca 400 mm a mají typ 1/2 palce vnitřní. Při montáži je důležité zajistit těsnost spojů a správné utažení. Častou chybou je nedostatečné utažení nebo použití nesprávného těsnění. Před spuštěním systému je vhodné provést kontrolu všech spojů a zkontrolovat, zda je žebřík pevně upevněn na stěnu.
Kompatibilita a příslušenství
Žebřík je kompatibilní s potrubím PEX-AL-PEX 16 x 2 a s doporučenou nemrznoucí směsí. Pro připojení k topné soustavě je třeba objednat příslušenství k dopojení do vytápění. Pokud je plánováno použití elektrické spirály, je nutné objednat zátku a spirálu samotnou. Související produkt, který lze použít jako alternativu, je žebřík rovný 600 x 940.
Technické souvislosti pro projektanta
Žebřík funguje jako konvektivní topné těleso, kde teplonosné médium proudí potrubími a zároveň slouží jako sušička textilu. Materiál ocel zaručuje vysokou odolnost proti korozi a dlouhou životnost. Hydraulické chování je ovlivněno průměrem potrubí a vodním objemem. Pro elektrické připojení je k dispozici závit 1/2 palce, což umožňuje instalaci elektrické spirály. Pro správné fungování je důležité zajistit dostatečný průtok teplonosného média a správné připojení do topné soustavy.
Servis a provoz
Pro správný provoz je důležité pravidelně kontrolovat těsnost spojů a stav povrchu. V případě použití elektrické spirály je nutné zajistit, že je připojení bezpečné a že je spirála kvalitní. Při provozu je vhodné sledovat teplotu a tlak v systému, aby nedocházelo k přetížení. Výrobek nevyžaduje častou údržbu, ale při objevení netěsností je třeba provést opravu co nejdříve.
Časté dotazy
Lze žebřík připojit k elektrické spirále?
Žebřík má závit 1/2 palce, který umožňuje připojení elektrické spirály. Spirála však není součástí dodávky.
Je možné použít žebřík v systémech s nuceným oběhem?
Ano, žebřík je vhodný pro systémy s nuceným oběhem i pro samostatné topné soustavy.
Co zahrnuje instalační sada?
Instalační sada obsahuje čtyři plastové držáky, montážní konzoly, větrací zátky a podložky.
Je možné zavěšení žebříku horizontálně?
Žebřík není určen pro horizontální uložení. Je vhodný pouze pro vertikální montáž.
Doplňkové parametry
| Kategorie: | Topné žebříky rovné |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 21 kg |
| Typ žebříku: | teplovodní |
| Barva: | bílá |
| Výška žebříku: | nad 1600 mm |
| Barva: | Bílý, lakovaný |
| Dodávané příslušenství: | Žebříkový radiátor rovný, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs: | Nemrznoucí směs |
| Doporučené potrubie: | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené příslušenství pro dopojení: | Příslušenství k dopojení do vytápění |
| Doporučený příkon elektrické spirály (W): | 500 |
| Materiál: | Ocel |
| Maximální provozní tlak: | 1.0 MPa |
| Maximální teplota: | 110°C |
| Možnost dopojení elektrické spirály, (1/2" závit): | ano |
| Možnost uložení horizontální: | Ne |
| Profil topného žebříku: | Rovný |
| Průměr žebra radiátoru (mm): | 20 |
| Připojovací závity: | 1/2" vnitřní závit |
| Rozteč závitů (mm): | cca 400 |
| Šířka (mm): | cca 450 |
| Tepelný exponent: | 1.2917 |
| Vodní objem (l): | 7,6 |
| Výška (mm): | cca 1700 |
| Zkoušený tlak: | 1.5 MPa |
