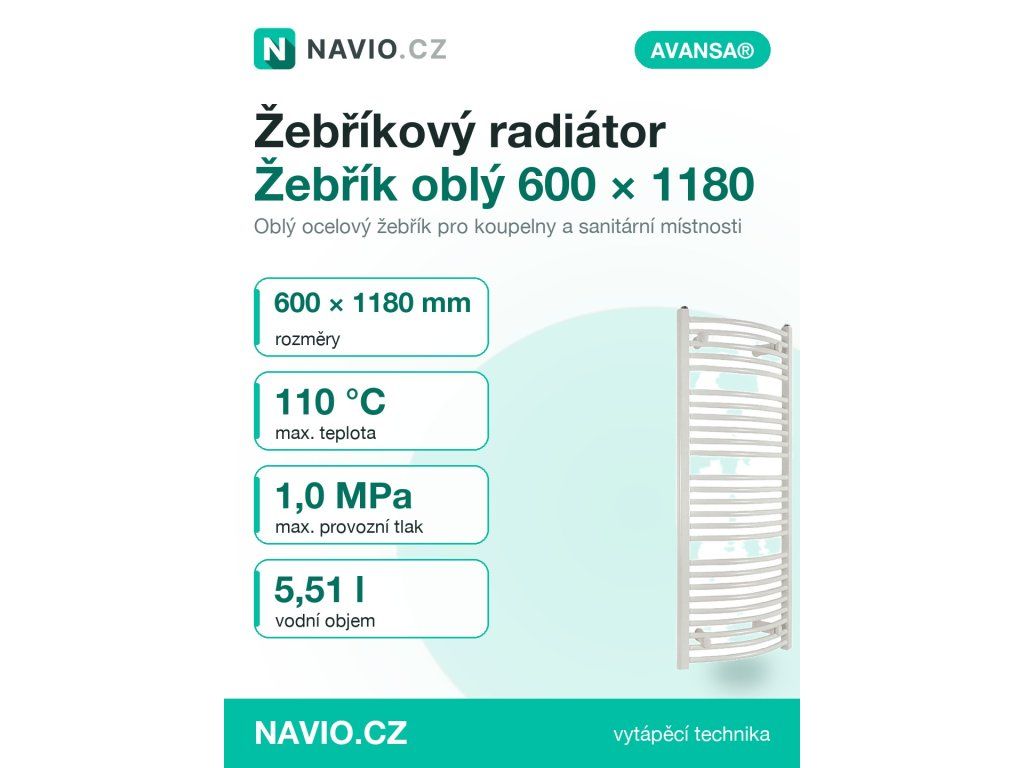

Žebřík obloukový, oblý 600 x 1180
Kód: 6695Související produkty
Detailní popis produktu
Pro koho: Žebřík obloukový AVANSA 6695 (600 x 1180 mm) je určen pro vytápění koupelen, kuchyní, toalet a chodeb, a to v systémech ústředního vytápění i s elektrickou spirálou.
Kombinujte s: Doporučujeme potrubí PEX-AL-PEX 16 x 2 a příslušenství k dopojení do vytápění; pro elektrické topení použijte spirálu s příkonem 300 W, 1/2" závit.
Čím se liší: Oblý profil topných trubek s D-profily umožňuje zavěšování ručníků a oděvů, maximální teplota je 110 °C a tlak 1,0 MPa.
Obloukový žebříkový radiátor AVANSA 6695 je určen pro vytápění sanitárních místností, jako jsou koupelny, kuchyně, toalety a chodby. Vhodný je pro systémy ústředního vytápění i pro samostatné topení elektrickou spirálou. Montážník při instalaci řeší volbu typu připojení, způsob upevnění a kompatibilitu s potrubím. Díky vertikálnímu uspořádání topných trubek a D-profilům je možné zavěšování ručníků a oděvů, což zvyšuje funkčnost v interiéru. Radiátor je vhodný do vlhkých prostor a lze jej použít jako hlavní nebo záložní zdroj tepla.
Typické aplikace zahrnují vytápění bytových i nebytových prostor, zejména koupelen a kuchyní. Radiátor může být součástí soustavy s nuceným oběhem nebo samostatného systému. Při montáži je důležitá volba vhodného potrubí a dodržení hydraulických parametrů. Vhodné je také zvážit využití nemrznoucí směsi v mrazivém období. Instalace je zajištěna sady držáků a příslušenstvím, které je součástí dodávky.
Technické parametry
| Barva fólie | Bílý, lakovaný |
|---|---|
| Dodávané příslušenství | Žebříkový radiátor oblý, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs: | Nemrznoucí směs |
| Doporučené potrubie | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučený příkon elektrickej špirály (W) | 300 |
| Materiál | Ocel |
| Maximálna teplota | 110°C |
| Maximálny prevádzkový tlak | 1.0 MPa |
| Profil topného žebříku | Oblý |
| Rozteč závitů | cca 550 |
| Šířka (mm) | cca 600 |
| Tepelný exponent | 1.2607 |
| Vodný objem (l) | 5.51 |
| Výška (mm) | cca 1180 |
| Hmotnost | 21 kg |
| Kód | 6695 |
| Značka | AVANSA |
Parametry jako maximální provozní teplota 110 °C a tlak 1,0 MPa ovlivňují volbu materiálu potrubí a závitových těsnění. Tepelný exponent 1,2607 slouží k výpočtu výkonu podle způsobu připojení. Vodní objem 5,51 litru a hmotnost 21 kg ovlivňují hydraulické vlastnosti a zatížení nosných konstrukcí. Koeficienty pro jednotlivé typy připojení pomáhají při dimenzování celé soustavy.
Montáž a připojení
Montáž začíná volbou vhodného místa na stěně s dostatečným výškovým a šířkovým roztečí. Při instalaci je třeba zkontrolovat rovnost povrchu a vhodnost nosnosti stěny. Připojovací závit G 1/2 je vnitřní a vyžaduje vhodné těsnění. Doporučuje se použít potrubí PEX-AL-PEX 16 x 2. Při montáži je důležité dodržet rovnoběžnost s podlahou a zajištění těsnosti všech spojů. Častou chybou je nesprávné utažení nebo použití nesprávného těsnění, což může vést k úniku teplonosného média.
Kompatibilita a příslušenství
Žebříkový radiátor AVANSA 6695 je kompatibilní s teplovodními soustavami a elektrickými spirálami. Vhodné je použít nemrznoucí směs, pokud je systém vystaven mrazu. Při použití elektrické spirály je třeba doobjednat zátku. Doporučené příslušenství zahrnuje odvzdušňovací ventil a držáky. Související produkty zahrnují elektrické spirály a nemrznoucí směsi.
Technické souvislosti pro projektanta
Žebříkový radiátor AVANSA 6695 funguje na principu přenosu tepla z topné vody na okolní prostor. Materiál ocel zaručuje vysokou odolnost proti korozi a dlouhou životnost. Hydraulické parametry, jako je vodní objem a tepelný exponent, ovlivňují výkon a rovnoměrnost výstupu tepla. Při elektrickém vytápění je důležitá správná volba spirály s příkonem 300 W. Elektrické zapojení musí být v souladu s příslušnými normami. Pro správné fungování je třeba zajistit dostatečný průtok teplonosného média a zamezit vzniku vzduchových bublin v systému.
Servis a provoz
Pro správný provoz je třeba pravidelně kontrolovat těsnost spojů, stav těsnění a funkčnost odvzdušňovacího ventilu. Doporučuje se provádět odvzdušnění systému a kontrolovat tlak. V případě použití elektrické spirály je třeba zajistit její správné zapojení a pravidelně kontrolovat její stav. Servisní intervaly nejsou v podkladu uvedeny, ale doporučuje se pravidelná inspekce v souladu s technickým listem výrobce.
Časté dotazy
Lze žebříkový radiátor AVANSA 6695 připojit na elektrickou spirálu?
Ano, lze. Doporučený příkon elektrické spirály je 300 W. Je však třeba doobjednat zátku, která není součástí dodávky.
Jaký typ potrubí je doporučený pro připojení?
Doporučuje se použít potrubí PEX-AL-PEX 16 x 2, které zajišťuje dobré hydraulické vlastnosti a odolnost proti korozi.
Jaký je maximální provozní tlak tohoto radiátoru?
Maximální provozní tlak je 1,0 MPa. Při instalaci je třeba dodržet tento parametr, aby byla zajištěna bezpečnost a spolehlivost systému.
Jaký je doporučený typ nemrznoucí směsi?
Doporučuje se použít nemrznoucí směs, která je dostupná na trhu a vhodná pro vytápěcí systémy. Je vhodná pro systémy vystavené mrazivému počasí.
Doplňkové parametry
| Kategorie: | Topné žebříky obručové |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 21 kg |
| Typ žebříku: | kombinovaný |
| Barva: | bílá |
| Výška žebříku: | 801 – 1200 mm |
| Barva fólie: | Bílý, lakovaný |
| Dodávané príslušenstvo: | Žebříkový radiátor oblý, držáky, hmoždinky, matky, šrouby, odvzdušňovací ventil |
| Doporučená nemrznoucí směs:: | Nemrznoucí směs |
| Doporučené potrubie: | Potrubí PEX-AL-PEX 16 x 2 |
| Doporučené príslušenstvo na dopojenie: | Příslušenství k dopojení do vytápění |
| Doporučený príkon elektrickej špirály (W): | 300 |
| Materiál: | Ocel |
| Maximálna teplota: | 110°C |
| Maximálny prevádzkový tlak: | 1.0 MPa |
| Možnosť dopojenia elektrickej špirály, (1/2" závit): | ano |
| Možnosť uloženia horizontálne: | Ne |
| Priemer rebra radiátora (mm): | 20 |
| Pripájacie závity: | 1/2" vnitřní závit |
| Profil topného žebříku: | Oblý |
| Rozteč závitů: | cca 550 |
| Skúšaný tlak: | 1.5 MPa |
| Šírka (mm): | cca 600 |
| Tepelný exponent: | 1.2607 |
| Vodný objem (l): | 5.51 |
| Výška (mm): | cca 1180 |
