Q-TERMO Energy V1S 150

Detailní popis produktu

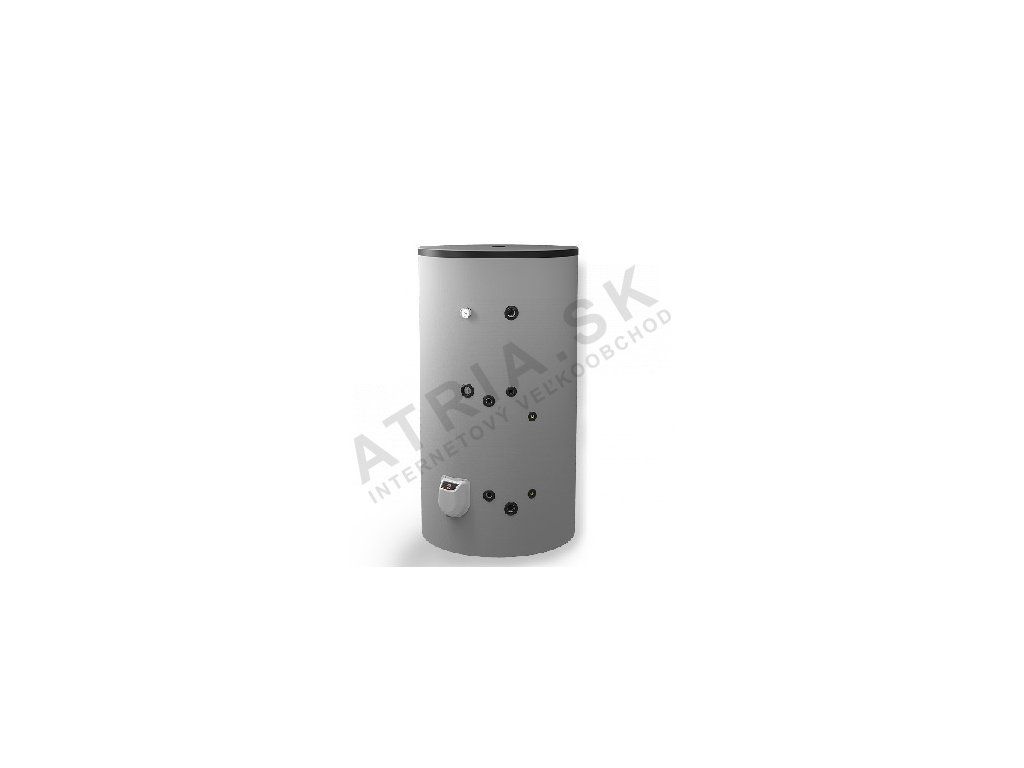

Stacionární zásobník Q-TERMO Energy V1S 150 je určen pro topná zařízení a soustavy s přípravou teplé vody. Využívá se v bytových i rodinných domech, kde je potřeba zajištění dostatečného objemu teplé vody a současně hydraulického připojení k topné soustavě. Nádrž je vhodná pro kombinaci s ústředním vytápěním, tepelnými čerpadly nebo solárními systémy. Instalatér při montáži řeší hydraulické připojení k topnému okruhu, připojení k vodovodním potrubím a zajištění správné izolace. Výměník umožňuje efektivní výměnu tepla mezi topným systémem a vodou v nádrži.

Typické aplikace zahrnují jednotky s teplovodním vytápěním, kde je zásobník připojen k kotli nebo tepelnému čerpadlu. Zároveň může být integrován do systémů s recirkulací teplé vody, což zajišťuje konstantní teplotu vody v potrubí. Pro projektanta je důležité dimenzovat výměník podle požadovaného výkonu a objemu vody, aby byl zajištěn dostatečný příkon tepla a rychlá reakce na požadovanou teplotu.

Technické parametry

EAN	3800035769371
Hmotnost	70 kg
Kód	ENERGY150V10S
Značka	Qtermo

Parametry zásobníku Q-TERMO Energy V1S 150 jsou důležité pro správné dimenzování. Objem nádrže 150 litrů zajišťuje dostatečný objem teplé vody pro průměrnou domácnost. Výměnná plocha 0,67 m² a objem výměníku 3,2 litru ovlivňují rychlost ohřevu a účinnost výměny tepla. Nominální tlak 0,8 MPa určuje hydraulické vlastnosti systému a musí být v souladu s tlakem topné soustavy. Při volbě zásobníku je třeba zohlednit jeho rozměry a hmotnost, aby bylo možné zajistit vhodné umístění a případné připojení k elektrickému topnému tělesu.

Montáž a připojení

Montáž zásobníku Q-TERMO Energy V1S 150 zahrnuje pečlivé připojení k topné soustavě a vodovodním potrubím. Připojovací rozměry jsou standardizované a zahrnují závity G 3/4" pro přívod studené vody, odtok a výstup horké vody. Je důležité zkontrolovat těsnost všech spojů a dodržet moment utažení podle výrobce. Častou chybou během montáže je nesprávné připojení výměníku nebo nedostatečná izolace, což může vést k únikům tepla nebo vody. Před montáží je vhodné prověřit dostupnost místa a zajištění výklopných nožiček pro stabilitu nádrže.

Kompatibilita a příslušenství

Zásobník Q-TERMO Energy V1S 150 je kompatibilní s různými typy topných systémů, včetně klasických kotlů, tepelných čerpadel a solárních systémů. Pro případ potřeby elektrického ohřevu lze doobjednat topná tělesa s výkonem 3–12 kW. Příslušenství jako jsou senzory teploty nebo rukávy pro další čidla umožňují přesné ovládání více zdrojů tepla. Kombinace s expanzní nádobou a pojistným ventilem zajišťuje bezpečnost a spolehlivost celého systému.

Technické souvislosti pro projektanta

Zásobník Q-TERMO Energy V1S 150 pracuje na principu výměny tepla mezi topným systémem a vodou v nádrži. Výměník je umístěn v spodní části nádrže a je navržen pro efektivní přenos tepla. Materiál nádrže je vyroben z odolného smaltu s titanovým povlakem, což zajišťuje odolnost proti poškození. Hydraulické zapojení zahrnuje připojení k topné soustavě a vodovodním potrubím, přičemž je důležité zajistit správnou cirkulaci a těsnost spojů. Elektrické topné těleso lze připojit k elektrické síti 230 V, což umožňuje zvýšení výkonu v případě potřeby. Účinnost a životnost závisí na kvalitě montáže, správném hydraulickém nastavení a pravidelné údržbě.

Servis a provoz

Údržba zásobníku Q-TERMO Energy V1S 150 zahrnuje pravidelnou kontrolu těsnosti spojů, stavu izolace a funkce pojistných prvků. Je důležité sledovat stav anodové ochrany a případně ji vyměnit v rámci servisních interválů. Záruka na topnou nádobu je 2+3 roky, což zahrnuje záruku na materiál i výkon. Během provozu je třeba sledovat teplotu vody a tlak v systému, aby byla zajištěna bezpečnost a spolehlivost provozu. V případě poškození izolace nebo úniku vody je nutné provést opravu co nejdříve.

Časté dotazy

Lze zásobník Q-TERMO Energy V1S 150 připojit k solárnímu systému?
Je možné připojit zásobník k solárnímu systému nebo tepelnému čerpadlu, protože má výměník pro přenos tepla z alternativních zdrojů energie.

Je možné připojit elektrické topné těleso k zásobníku?
Elektrické topné těleso lze připojit k zásobníku, výkon topného tělesa je 3–12 kW podle objemu nádrže.

Jaký je nominální tlak zásobníku Q-TERMO Energy V1S 150?
Nominální tlak zásobníku je 0,8 MPa, což odpovídá hydraulickým požadavkům topné soustavy.

Jaká je záruka na zásobník Q-TERMO Energy V1S 150?
Záruka na topnou nádobu je 2+3 roky, což zahrnuje záruku na materiál i výkon.
