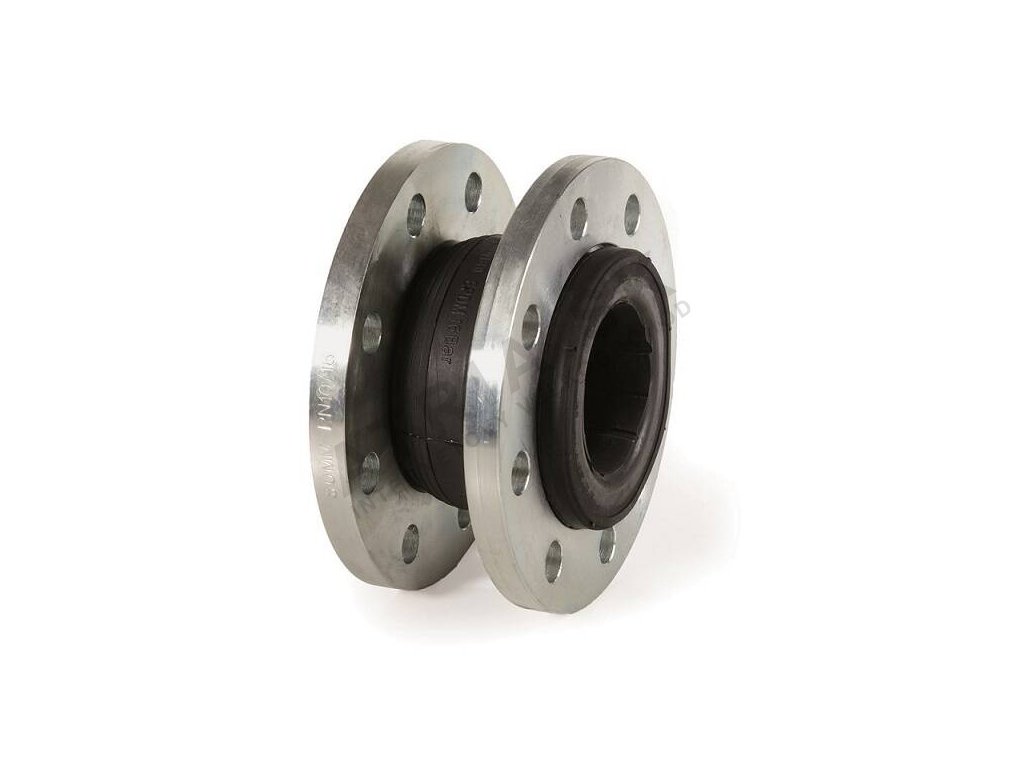

Přírubový pryžový kompenzátor - s přírubami z nerezové oceli - řada F8 - DN 50; L=99mm; EPDM BRA.F8.520
Kód: F8520050Související produkty
Detailní popis produktu
Přírubový pryžový kompenzátor IVAR řady F8 DN 50 je často používán v hydraulických soustavách otopných a klimatizačních zařízení, včetně rozvodů vody a tlakového vzduchu. Tento typ kompenzátoru slouží k kompenzaci tepelné roztažnosti potrubí, tlumení vibrací a snížení mechanického stresu v systémech. Díky své konstrukci je vhodný pro montáž v rozvodech s nerezovými armaturami a přírubami, kde je důležitá odolnost proti korozi a chemickému působení médií.
V praxi je často aplikován v průmyslových i komerčních objektech, kde je potrubí vystaveno cyklickému zatížení a teplotním změnám. Montážník při instalaci řeší správné uspořádání kompenzátoru v potrubní trase, včetně dodržení předepsaných hodnot zkrácení nebo prodloužení, které jsou uvedeny v technickém listě výrobce. To zajišťuje bezproblémový provoz a dlouhou životnost kompenzátoru.
Technické parametry
| Hmotnost | 4,175 kg |
|---|---|
| Kód | F8520050 |
| Značka | IVAR |
Parametry jako max. provozní tlak 16 bar a teplotní rozsah -10 až +100 °C určují, pro jaké systémy je kompenzátor vhodný. Příruby jsou vyrobeny z nerezové oceli AISI 316, což zajišťuje vysokou odolnost proti korozi. Pružný prvek z EPDM je vhodný pro vodu s až 50 % glykolu, ale nevhodný pro páru nebo olejové média. Tyto hodnoty jsou důležité pro správné dimenzování systému a volbu vhodného kompenzátoru.
Montáž a připojení
Instalace kompenzátoru začíná kontrolou rozměrů a typu přírub. Příruby jsou vybaveny vnitřním závitem a jsou určeny pro připojení k potrubí s odpovídajícími přírubami. Je důležité zajistit, že kompenzátor je namontován vodorovně nebo s minimálním sklonem, aby byla zajištěna správná funkce a předcházeno přetížení pružného prvku. Před montáží je třeba ověřit, zda je v systému zajištěna dostatečná kompenzace tepelné roztažnosti. Běžné chyby při montáži zahrnují nesprávné utažení šroubů nebo nedodržení hodnot zkrácení a prodloužení.
Kompatibilita a příslušenství
Kompenzátor je kompatibilní s potrubními systémy s přírubami PN 16 dle STN EN 1092-1. Při montáži je vhodné doobjednat i příslušenství, jako jsou šrouby, podložky a těsnění, která jsou vhodná pro nerezové příruby. Související produkty zahrnují i další typy kompenzátorů nebo armatury s nerezovými přírubami.
Technické souvislosti pro projektanta
Kompenzátor funguje na principu pružného přijetí deformací potrubí způsobených tepelnou roztažností. Pružný prvek z EPDM má vysokou odolnost proti chemickým látkám a teplotám do +100 °C. Nerezové příruby zajišťují vysokou odolnost proti korozi a umožňují dlouhodobou spolehlivost v hydraulických systémech. V hydraulickém zapojení je důležité zajistit, že kompenzátor není přetížen, a že je správně integrován do systému. Pro správnou funkci a životnost je třeba dodržovat všechny parametry uvedené výrobcem.
Servis a provoz
Údržba kompenzátoru se většinou omezuje na pravidelné vizuální kontroly stavu pružného prvku a přírub. Je důležité kontrolovat, zda nejsou poškozené těsnění nebo příruby. Během provozu je nutné sledovat, zda kompenzátor neztrácí funkčnost kvůli přetížení nebo chemickému působení médií. V případě zjištění poškození je třeba kompenzátor vyměnit. Výrobce neuvádí konkrétní servisní intervaly, proto je vhodné provádět kontroly podle potřeby.
Časté dotazy
Lze kompenzátor použít pro vodu s glykolem?
ANO, kompenzátor je vhodný pro vodu s obsahem až 50 % glykolu.
Je kompenzátor vhodný pro páru?
NE, kompenzátor není vhodný pro páru, protože pružný prvek z EPDM není odolný vůči páře.
Je možné použít kompenzátor pro olejová média?
NE, kompenzátor není vhodný pro olejová média nebo kapaliny obsahující uhlovodíky.
Je nutné dodržovat hodnoty zkrácení a prodloužení při montáži?
ANO, hodnoty zkrácení a prodloužení jsou důležité pro správnou funkci kompenzátoru a musí být dodržovány podle technického listu výrobce.
Doplňkové parametry
| Kategorie: | BRA.F8.520 - pryžový kompenzátor - nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 4.175 kg |
