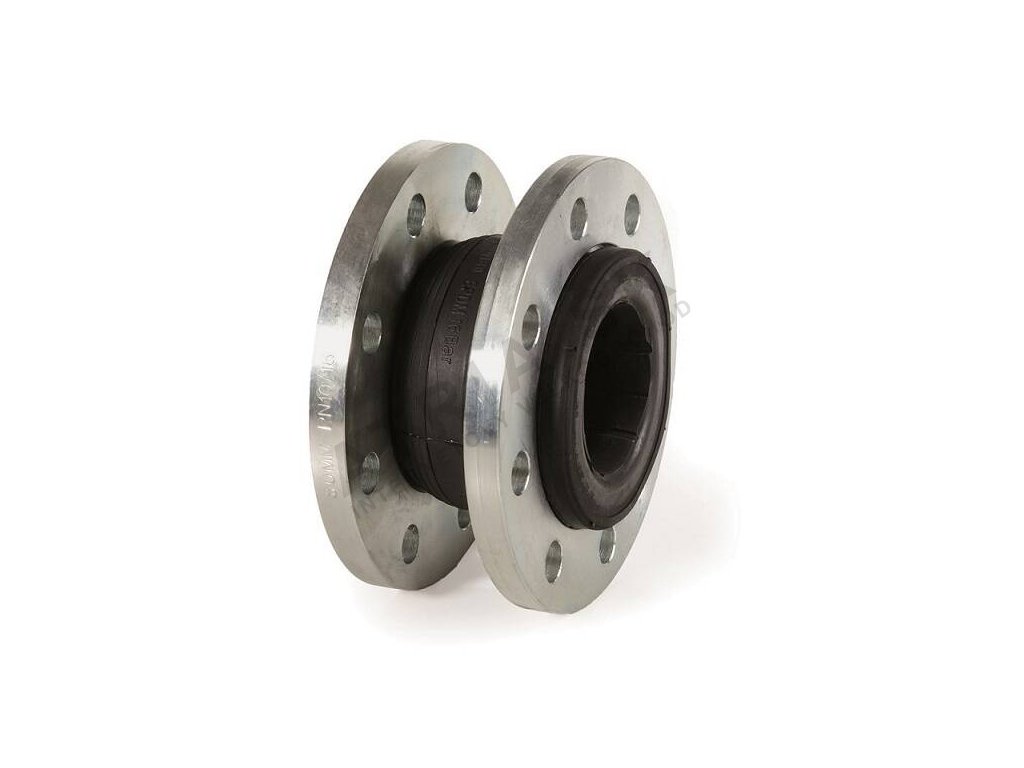

Přírubový pryžový kompenzátor - s přírubami z nerezové oceli - řada F8 - DN 32; L=93mm; EPDM BRA.F8.520

Detailní popis produktu

Přírubový pryžový kompenzátor IVAR řady F8 DN 32 se používá v hydraulických systémech otopných a klimatizačních zařízení. Tento typ kompenzátoru je vhodný pro systémy, kde je třeba absorbovat hydraulické rázy, kompenzovat montážní tolerance nebo přijímat malé hydraulické pohyby. Často se vkládá mezi dvě ocelové trubky nebo mezi trubkou a armaturou, kde je třeba zamezit přenášení vibrací nebo hydraulických rázů do konstrukce. V praxi je běžné použít tento kompenzátor v rozvodech otopných soustav, včetně podlahového vytápění, nebo v systémech s oběhovými čerpadly, kde mohou vznikat hydraulické pohyby. Výhodou kompenzátoru je možnost jeho snadné montáže díky přírubám a možnosti kombinace s různými typy trubek a armatur.

Technické parametry

Parametry kompenzátoru jsou důležité pro správné dimenzování a funkčnost v systému. Maximální pracovní tlak 16 bar a teplotní rozsah -10 °C až +100 °C umožňuje jeho použití v rozvodech vody, včetně vod obsahujících až 50 % glykolů. Příruby z nerezové oceli AISI 316 zajišťují odolnost vůči korozi a vysokou životnost. Délka kompenzátoru 93 mm a hmotnost 2,962 kg jsou důležité při plánování montážních prací a při volbě vhodného místa v rozvodu.

Montáž a připojení

Při montáži kompenzátoru je třeba dodržet připojovací rozměry a předepsané hodnoty zkrácení nebo prodloužení, které jsou uvedeny v technickém listě výrobce. Kompenzátor se připojuje přírubami, což vyžaduje pečlivé utažení šroubů a použití vhodných těsnění. Je důležité zajistit, aby kompenzátor nebyl přetížen hydraulickými pohyby mimo jeho záruční rozsah. Běžnou chybou je nedodržení montážních tolerancí, což může vést ke poškození pružného prvku nebo ke ztrátě těsnosti. Před montáží je vhodné ověřit, zda kompenzátor odpovídá požadovanému tlaku a teplotě systému.

Kompatibilita a příslušenství

Kompenzátor je kompatibilní s trubkami s přírubami PN 16 dle STN EN 1092-1. Pro správné připojení je třeba zajistit, že příruby na trubkách jsou stejného typu a rozměrů. Při montáži může být vhodné doobjednat těsnění nebo šrouby, pokud nejsou součástí dodávky. Související produkty mohou zahrnovat další pryžové kompenzátory různých průměrů nebo jiné armatury s přírubami, které jsou vhodné pro stejný typ systému.

Technické souvislosti pro projektanta

Kompenzátor pracuje na principu pružného prvkem z EPDM, který umožňuje malé hydraulické pohyby a zároveň zajišťuje těsnost. EPDM je odolný vůči vodě, glykolům a vyhovuje požadavkům pro využití v rozvodech otopných soustav. Nerezové příruby z AISI 316 zajišťují vysokou odolnost vůči korozi a umožňují dlouhodobé použití v agresivních prostředích. Hydraulické pohyby v systému musí být v rámci specifikací výrobce, jinak může dojít k poškození pružného prvku. V soustavě by měl být kompenzátor umístěn tak, aby nebyl vystaven nadměrnému tlaku nebo teplotě mimo jeho parametry.

Servis a provoz

Údržba kompenzátoru zahrnuje pravidelnou kontrolu těsnosti a stavu pružného prvku. Je důležité zajistit, že kompenzátor není vystaven nadměrnému hydraulickému pohybu nebo teplotě mimo jeho parametry. Pokud dojde k poškození pružného prvku, je třeba kompenzátor vyměnit. V případě podezření na únik nebo poškození je vhodné provést vizuální kontrolu a případně provést tlakový test podle pokynů výrobce.

Časté dotazy

Lze kompenzátor použít v systémech s glykolem?
ANO, pružný prvek z EPDM je vhodný pro vodu obsahující až 50 % glykolů.

Je kompenzátor vhodný pro páru?
NE, produkt není vhodný pro páru, plyny a kapaliny obsahující oleje nebo uhlovodíky.

Jaká je maximální teplota, při které může kompenzátor pracovat?
Maximální teplota je +100 °C.

Lze kompenzátor použít v rozvodech pitné vody?
ANO, produkt má atest na pitnou vodu a RÚVZ Poprad.
