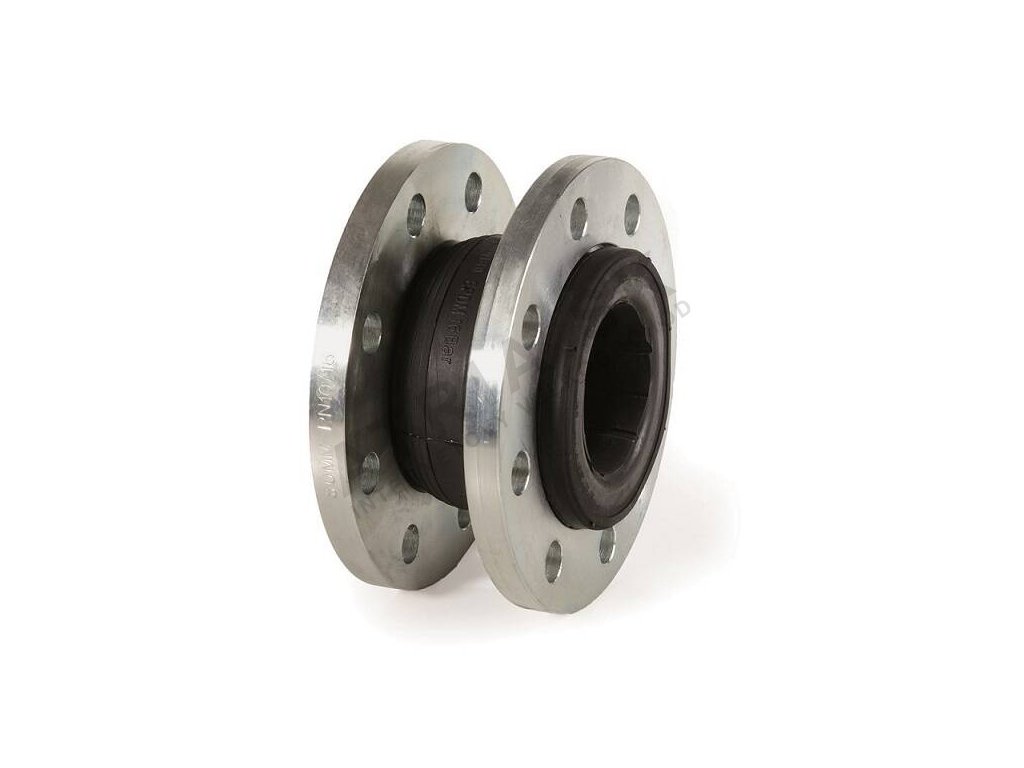

Přírubový pryžový kompenzátor - řada F8 - DN 65; L=108mm BRA.F8.500

Detailní popis produktu

Hydraulické systémy v otopných a klimatizačních zařízeních vyžadují komponenty, které zajišťují bezproblémový průběh provozu i v případě změn teploty a hydraulických rázů. Přírubový pryžový kompenzátor řady F8 DN 65 je navržen právě pro tyto aplikace. Používá se v otopných soustavách, klimatizačních systémech a vodovodech, kde je nutné zamezit poškození potrubí a armatur způsobenému pohybem nebo hydraulickými rázy. Montážník při instalaci řeší správné připojení kompenzátoru k přírubám a dodržení tolerancí pro prodloužení a zkrácení.

Instalace kompenzátoru vyžaduje pečlivou přípravu a znalost hydraulických vlastností systému. Výrobek je vhodný pro systémy s pracovní teplotou od -10 °C do +100 °C a maximálním tlakem 16 bar. V praxi se kompenzátor často využívá v rozvodech teplé vody, vodních systémech a tlakovém vzduchu. Je vhodný i pro systémy obsahující až 50 % glykolů.

Technické parametry

Parametry kompenzátoru, jako je maximální pracovní tlak 16 bar a teplotní rozsah -10 °C až +100 °C, jsou důležité pro dimenzování systému. Při plánování je třeba zohlednit požadovanou délku kompenzátoru (108 mm) a jeho schopnost absorbovat hydraulické rázy. Při výběru je nutné dodržet hodnoty pro prodloužení a zkrácení, které jsou uvedeny v technickém listě výrobce.

Montáž a připojení

Přírubový pryžový kompenzátor se montuje mezi dvě příruby potrubí. Při montáži je nutné dodržet správné rozměry a toleranci, aby byl zajištěn bezproblémový provoz. Připojovací rozměry jsou standardizované podle STN EN 1092-1, což zajišťuje kompatibilitu s běžnými armaturami. Před montáží je třeba zkontrolovat stav těsnění a přírub, případně čistotu ploch. Běžné chyby při montáži zahrnují nedodržení tolerancí nebo nesprávné utažení šroubů, což může vést k únikům nebo poškození kompenzátoru.

Kompatibilita a příslušenství

Kompenzátor je kompatibilní s ocelovými a pozinkovanými potrubími, která jsou běžně používána v otopných a klimatizačních systémech. Pro úplnou montáž je nutné objednat i příslušenství, jako jsou šrouby, podložky a příruby. Související produkty zahrnují i další pryžové kompenzátory řady F8 různých průměrů, což umožňuje jejich využití v různých částech systému.

Technické souvislosti pro projektanta

Princip funkce kompenzátoru spočívá v hydraulické absorpci pohybů a rázů v potrubí. Těsnící prvek je vyroben z EPDM, což je materiál odolný vůči teplé vodě a glykolu. Příruby jsou z pozinkované oceli, což zajišťuje dostatečnou odolnost vůči korozi. V hydraulickém zapojení kompenzátor zajišťuje bezproblémový průběh toku a zamezuje poškození potrubí způsobenému hydraulickými rázy. Účinnost a životnost kompenzátoru závisí na dodržení pracovních parametrů a kvalitě montáže.

Servis a provoz

Údržba kompenzátoru se omezuje na pravidelné kontroly těsnosti a stavu těsnícího prvku. Je důležité zkontrolovat, zda nedochází k únikům nebo poškození pryžového prvků. V průběhu provozu je třeba sledovat, zda kompenzátor zůstává v původním rozměru a zda nejsou příruby narušeny. V případě poškození je nutné kompenzátor vyměnit. Výrobce neuvádí konkrétní servisní intervaly, ale doporučuje pravidelné kontroly v rámci obecné údržby systému.

Časté dotazy

Lze kompenzátor použít pro systémy s glykolem?
Je možné použít kompenzátor pro systémy obsahující až 50 % glykolů, což je uvedeno v technickém popisu.

Je kompenzátor vhodný pro páru?
Ne, kompenzátor není vhodný pro páru, plyny nebo kapaliny obsahující oleje nebo uhlovodíky.

Je nutné dodržovat hodnoty pro prodloužení a zkrácení?
Je bezpodmínečně nutné dodržet hodnoty pro prodloužení a zkrácení dle tabulky v technickém listě výrobce.

Je kompenzátor certifikovaný pro pitnou vodu?
ANO, kompenzátor má atest na pitnou vodu a RÚVZ Poprad.
