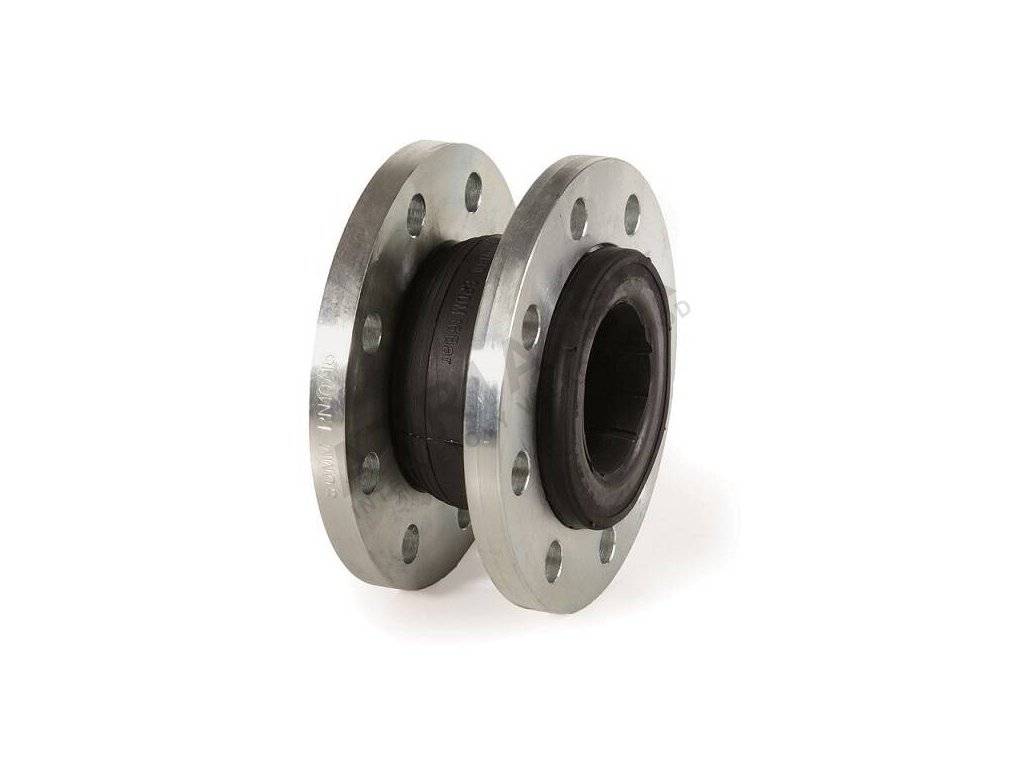

Přírubový pryžový kompenzátor - řada F8 - DN 50; L=99mm BRA.F8.500
Kód: F8500050Související produkty
Detailní popis produktu
Pro koho: Přírubový pryžový kompenzátor DN 50 (L = 99 mm) od značky IVAR je určen instalatérům pro otopné, chladicí a kotelnické rozvody s pracovním tlakem do 16 bar.
Kombinujte s: Pozinkovanými ocelovými přírubami a potrubím z oceli nebo jiných materiálů kompatibilních s pryží; připojení ověřte podle mezipřírubové vzdálenosti.
Čím se liší: Pryžový prvek s ocelovými přírubami zachycuje dilatační pohyby a vibrace v rozsahu teplot od -10 °C do +100 °C.
Přírubové pryžové kompenzátory se často používají v otopných a klimatizačních soustavách, kde je třeba absorbovat mechanické napětí vlivem tepelné dilatace nebo vibrací. Tyto prvky pomáhají minimalizovat zatížení potrubí, armatur a otopných těles. Instalatéři je často využívají při montáži rozvodů vodárenských a kotelnicových systémů, kde dochází k pravidelným změnám teploty.
Výběr správného kompenzátoru je závislý na parametrech média, pracovním tlaku i hydraulickém uspořádání systému. Největší význam má dimenzování podle technického listu výrobce, který zaručí trvanlivost a bezchybné fungování. Důležité je také sledovat přírubové normy a toleranci prodloužení nebo zkrácení, aby nedocházelo ke selhání spojení.
Technické parametry
| Hmotnost | 4,166 kg |
|---|---|
| Kód | F8500050 |
| Značka | IVAR |
Hmotnost kompenzátoru je 4,166 kg. Tato hodnota může ovlivnit volbu nosných konstrukcí nebo způsob montáže. Materiálová kombinace – pozinkovaná ocel přírub a pryžový prvek – je vhodná pro pracovní teploty od -10 °C do +100 °C. Maximální povolený pracovní tlak je 16 bar, což umožňuje jeho nasazení v standardních distribučních systémech otopných a chladicích zařízení.
Montáž a připojení
Před montáží je důležité ověřit, že rozměry kompenzátoru odpovídají výšce mezipřírubové vzdálenosti. Kompenzátor musí být umístěn mezi dvěma pevnými články potrubí, aby byla zajištěna jeho funkcionalita. Důležitý je také správný způsob utažení přírubových šroubů – neperemeřené utažení může vést k poškození těsnicího elementu. Chyby v montáži, jako je špatná orientace kompenzátoru nebo absence potřebných mezery pro dilatační pohyb, mohou vést k rychlému poškození.
Kompatibilita a příslušenství
Kompenzátor lze kombinovat s armaturami a potrubími vyrobenými z oceli nebo jiných materiálů, které jsou kompatibilní s pryžovým prvkem. Doporučuje se použití technicky vhodných těsnění a šroubení, které budou schopna snést pracovní tlak a teplotu. Mezi související produkty patří i jiné typy pryžových kompenzátorů série F8 od značky IVAR.
Technické souvislosti pro projektanta
Kompenzátor funguje díky pružnosti pryžového elementu, který umožňuje lineární nebo radiální pohyb. Těsnicí prvek je vyztužen nylonem a vyráběn z EPDM, což zaručuje odolnost proti chemickým látkám, včetně vody s glykolem. Projektant musí zajistit, aby systém byl hydraulicky dimenzován tak, aby zatížení kompenzátoru nepřekročilo jeho technické limity. Udržení těsnosti a ochrana před přetížením jsou závislé na správném umístění a dodržení maximálního tlaku a teploty.
Servis a provoz
Pravidelná inspekce je důležitá k identifikaci možných poškození těsnicího prstence nebo deformace přírub. Při inspekcích je třeba kontrolovat těsnost spojů a stav pryžového elementu. V případě známek opotřebení nebo výronu médií je nutné kompenzátor odmontovat a zaměnit. Protože servisní intervaly nejsou ve specifikacích uvedeny, je vhodné plánovat kontrolu v souladu s interními servisními plány firmy.
Časté dotazy
Lze kompenzátor použít pro vodu s glykolem?
Ano, kompenzátor je vhodný pro vodu obsahující až 50 % glykolu.
Jaký je maximální pracovní tlak?
Maximální povolený tlak je 16 bar.
Může být kompenzátor použit v parních systémech?
Ne, kompenzátor není vhodný pro páru nebo kapaliny s olejem.
Jaký je pracovní teplotní rozsah?
Kompenzátor je vhodný pro teploty od -10 °C do +100 °C.
Doplňkové parametry
| Kategorie: | BRA.F8.500 - pryžový kompenzátor - ocel |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 4.166 kg |
| Jmenovitá světlost (DN): | DN 50 |
| Typ připojení: | příruba |
| Materiál: | ocel / litina |
| Posledná aktuálizacia ceny: | 13.04.2026 1:10:50 |
