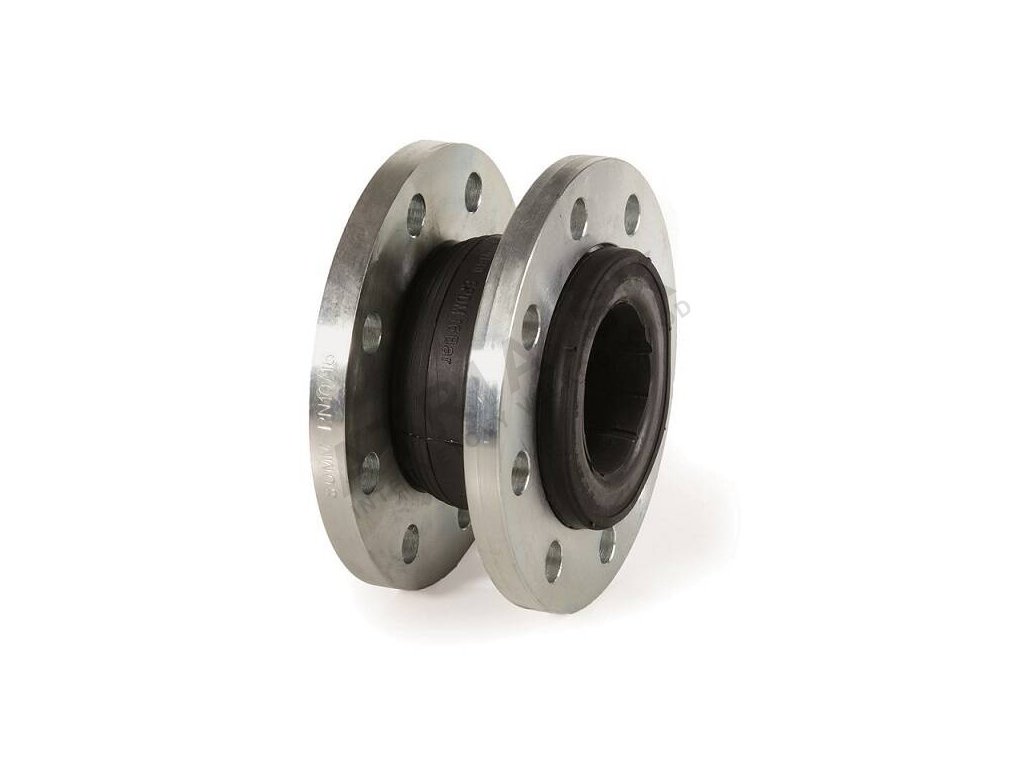

Přírubový pryžový kompenzátor - řada F8 - DN 40; L=93mm BRA.F8.500

Detailní popis produktu

V hydraulických systémech vytápění a klimatizace dochází při změně teploty k roztažení nebo smršťování potrubí. To může vést ke vzniku mechanických napětí, která mohou poškodit potrubí, příruby nebo připojené zařízení. Přírubový pryžový kompenzátor IVAR F8500040 DN 40 slouží k odtlačení těchto napětí a zajištění bezpečné a trvanlivé funkce potrubní sítě. Používá se v systémech s pracovní teplotou od -10 °C do +100 °C, například v rozvodech vody, v systémech podlahového vytápění nebo v rozvětvích otopných těles.

Typické aplikace zahrnují rozvody vody v bytových nebo průmyslových objektech, kde je třeba kompenzovat pohyb potrubí způsobený teplotním roztažením. Při montáži je důležité dodržet hodnoty zkrácení nebo prodloužení uvedené výrobcem, aby byla zajištěna správná funkce kompenzátoru a trvanlivost systému.

Technické parametry

Montáž a připojení

Montáž kompenzátoru zahrnuje připojení k potrubí prostřednictvím přírub s PN 16 dle STN EN 1092-1. Před montáží je třeba ověřit, zda jsou rozměry přírub kompatibilní s ostatními prvky potrubní sítě. Při montáži je nutné dodržet hodnoty zkrácení a prodloužení kompenzátoru, které jsou uvedeny výrobcem. Chybné utažení nebo nesprávné nastavení může vést ke ztrátě funkce kompenzátoru a zvýšenému riziku poškození systému. Dále je třeba zajistit, že kompenzátor není vystaven působení par, plynů nebo olejových látek, což by mohlo vést k degradaci pryžového prvku.

Kompatibilita a příslušenství

Kompenzátor je vhodný pro kombinaci s potrubím z oceli nebo mědi, které jsou běžně používány v hydraulických systémech. Při montáži je vhodné doobjednat příruby a těsnění, která jsou kompatibilní s PN 16. Související produkty zahrnují kulové kohouty, pojistné ventily a expanzní nádoby, které doplňují funkčnost systému. Při plánování je vhodné zvážit i potřebu dalších armatur, jako jsou tvarovky nebo rozdělovače, v závislosti na konkrétní konfiguraci potrubí.

Technické souvislosti pro projektanta

Kompenzátor funguje na principu pružného přijetí pohybů potrubí způsobených tepelným roztažením. Materiál pružného prvku je EPDM vyztužený nylonem, což zajišťuje odolnost vůči vodě s obsahem až 50 % glykolů. Tento materiál je vhodný pro systémy s pracovní teplotou do +100 °C. Kompenzátor není vhodný pro páru, plyny nebo olejové látky, což je důležité při volbě materiálů pro celý systém. Hydraulické chování systému je ovlivněno pružností kompenzátoru a jeho schopností přijmout pohyby potrubí. Pro trvanlivost je důležité, aby byl kompenzátor chráněn před mechanickým poškozením a chemickým působením.

Servis a provoz

Ve fázi provozu je třeba pravidelně kontrolovat stav pryžového prvku kompenzátoru a přírub. Zvlášť důležitá je kontrola těsnosti spojů a přítomnosti známek opotřebení nebo chemické degradace. Pokud byly zaznamenány známky poškození, je třeba kompenzátor vyměnit. V praxi se doporučuje pravidelná inspekce v rámci obecné údržby systému. Vzhledem k absenci konkrétních servisních intervalů v podkladu není možné uvádět konkrétní lhůty pro výměnu nebo údržbu.

Časté dotazy

Lze kompenzátor použít pro vodu s obsahem glykolů?
Je vhodný pro vodu obsahující až 50 % glykolů, což je uvedeno v technickém popisu.

Je možné kompenzátor použít v systémech s párou?
Ne, kompenzátor není vhodný pro páru, plyny nebo kapaliny obsahující oleje nebo uhlovodíky.

Co znamená hodnota 16 bar v popisu kompenzátoru?
Maximální pracovní tlak kompenzátoru je 16 bar, což je důležité pro dimenzování systému.

Je kompenzátor vhodný pro rozvody pitné vody?
Je atestován pro rozvody pitné vody, což je potvrzeno certifikací RÚVZ Poprad.
