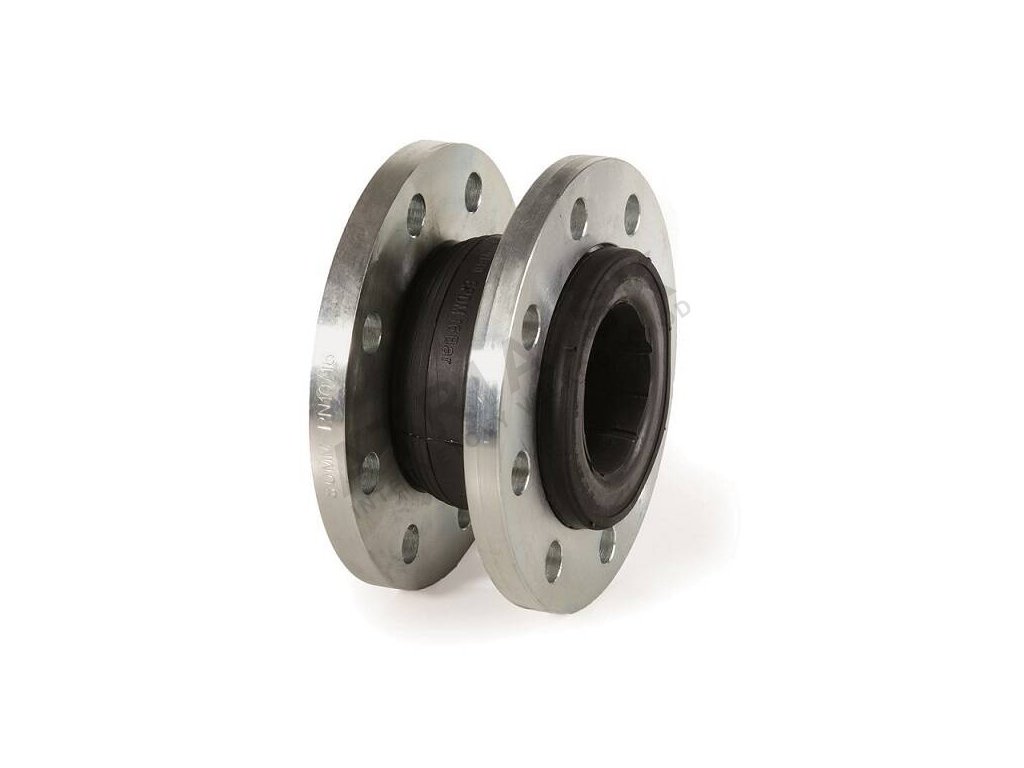

Přírubový pryžový kompenzátor - řada F8 - DN 32; L=93mm BRA.F8.500
Kód: F8500032Související produkty
Detailní popis produktu
Pro koho: Určeno instalatérům a montážním firmám pro hydraulické okruhy vytápění, klimatizace a rozvodů vody v bytových a průmyslových objektech.
Kombinujte s: Příruby PN 16 dle STN EN 1092-1 a potrubím DN 32 pro připojení k otopným tělesům, zásobníkům teplé vody nebo podlahovému vytápění.
Čím se liší: Pryžový kompenzátor s délkou 93 mm tlumí vibrace čerpadel a přijímá dilatace, pracuje do 16 bar a teploty 100 °C.
Přírubový pryžový kompenzátor řady F8 se využívá v hydraulických systémech vytápění, klimatizace a rozvodů vody. Instalatéři ho používají tam, kde je třeba přijmout tepelné dilatace nebo tlumit vibrace způsobené čerpadly nebo jinými hydraulickými komponenty. Je vhodný pro montáž do otopných soustav v bytových a průmyslových objektech, kde dochází k cyklům teplotních změn. Kompenzátor umožňuje pohyb potrubí v určitém rozsahu a zároveň udržuje těsnost spoje.
Typické aplikace zahrnují připojení k otopným tělesům, zásobníkům teplé vody nebo k potrubím podlahového vytápění. Montážník musí při instalaci zohlednit maximální přípustné prodloužení a zkrácení dle technického listu výrobce, aby nedošlo k poškození pružného prvku. Výrobek je vhodný pro systémy pracující s vodou a roztoky glykolů, ale není vhodný pro páru, oleje nebo uhlovodíky.
Technické parametry
| Hmotnost | 2,767 kg |
|---|---|
| Kód | F8500032 |
| Značka | IVAR |
Montáž a připojení
Přírubový kompenzátor se montuje mezi dvě příruby potrubí nebo armatury. Při montáži je důležité dodržet výrobcem stanovené hodnoty zkrácení a prodloužení, které jsou uvedeny v technickém listu. Příruby jsou vyrobeny z pozinkované oceli a mají vnitřní závit. Před montáží je nutné zajistit čistotu přírub a použít vhodné těsnění. Běžné chyby zahrnují nesprávné utažení šroubů nebo nesprávné vložení pryžového prvku. Při montáži je vhodné použít momentový klíč dle pokynů výrobce.
Kompatibilita a příslušenství
Kompenzátor je kompatibilní s potrubím DN 32 a armaturami se stejným průměrem. K montáži je nutné objednat přírubové šrouby a těsnění. Související produkty zahrnují kulové kohouty DN 32, přírubové přechody a expanzní nádoby. Při objednávce je vhodné zkontrolovat, zda je k dispozici dostatek šroubů a těsnění pro celou montáž.
Technické souvislosti pro projektanta
Kompenzátor funguje na principu pružného přijetí deformací potrubí. Pryžový prvek je vyztužený nylonem, což zvyšuje jeho odolnost proti deformacím. EPDM pryž je odolná vůči vodě a roztokům glykolů, ale není vhodná pro páru nebo oleje. Projektant musí zohlednit hydraulické vlastnosti systému a zvolit kompenzátor s vhodnými rozměry a materiálem. V systému musí být zajištěna dostatečná těsnost a hydraulická stabilita. Životnost kompenzátoru ovlivňuje kvalita montáže a provozní podmínky.
Servis a provoz
Údržba kompenzátoru zahrnuje pravidelné kontroly těsnosti a stavu pryžového prvku. Je třeba kontrolovat, zda nejsou příruby poškozené nebo pryžový prvek přetržený. V případě poškození je třeba komponentu vyměnit. Servisní intervaly nejsou v podkladu uvedeny, ale doporučuje se pravidelná vizuální kontrola. Při provozu je důležité dodržovat maximální provozní teplotu a tlak, aby nedošlo k předčasnému poškození kompenzátoru.
Časté dotazy
Lze kompenzátor použít v systémech s roztoky glykolů?
ANO, kompenzátor je vhodný pro vodu obsahující až 50 % glykolů.
Je kompenzátor vhodný pro páru?
NE, výrobce výslovně uvádí, že není vhodný pro páru.
Může být kompenzátor použit v systémech s oleji?
NE, výrobce uvádí, že není vhodný pro kapaliny obsahující oleje nebo uhlovodíky.
Je kompenzátor certifikován pro pitnou vodu?
ANO, kompenzátor má atest na pitnou vodu a RÚVZ Poprad.
Doplňkové parametry
| Kategorie: | BRA.F8.500 - pryžový kompenzátor - ocel |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 2.767 kg |
| Jmenovitá světlost (DN): | DN 32 |
| Typ připojení: | příruba |
| Posledná aktuálizacia ceny: | 13.04.2026 1:07:53 |
