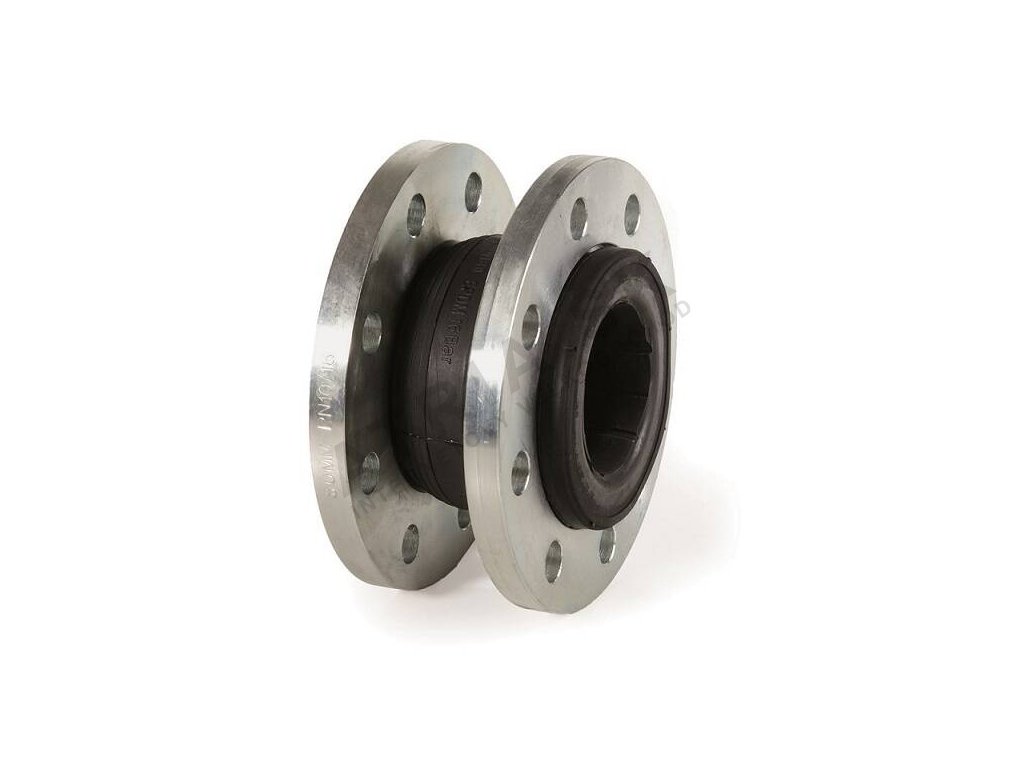

Přírubový pryžový kompenzátor - řada F8 - DN 250; L=206mm BRA.F8.500
Kód: F8500250Související produkty
Detailní popis produktu
Pro koho: Přírubový kompenzátor F8 DN 250 (L=206 mm) je určen pro topenářské a klimatizační rozvody s dilatačním pohybem potrubí.
Kombinujte s: Kompatibilní jsou potrubní příruby PN 16 dle STN EN 1092-1; pro vodu s glykolem do 50 % a tlakový vzduch.
Čím se liší: Pracovní tlak 16 bar a teplotní rozsah −10 až +100 °C; hmotnost 24,15 kg vyžaduje vhodnou manipulaci a podpěry.
Přírubový pryžový kompenzátor z řady F8 se používá v hydraulických soustavách topenářských a klimatizačních zařízení. Je vhodný pro systémy rozvodu vody, včetně vody s obsahem glykolu do 50 %, a pro tlakový vzduch. Tento typ kompenzátoru je běžně instalován v rozvodech topenářských kotlů, otopných těles, podlahových vytápění a rozdělovačích. Instalatér při montáži řeší nejen hydraulické připojení, ale i dodržení předepsaných tolerancí pro správnou funkci kompenzátoru.
Typické aplikace zahrnují topenářské systémy s oteplením potrubí, kde dochází k výrazným dilatačním pohybům. Kompenzátor je vhodný pro objekty s delšími vodorovnými nebo svislými větvemi, kde je třeba přijmout pohyb potrubí. V těchto případech zajišťuje bezpečnou funkci systému a zamezuje poškození potrubí nebo armatur.
Technické parametry
| Hmotnost | 24,15 kg |
|---|---|
| Kód | F8500250 |
| Značka | IVAR |
Maximální pracovní tlak 16 bar a teplotní rozsah -10 °C až +100 °C jsou důležité parametry pro dimenzování systému. Tyto hodnoty ovlivňují volbu kompenzátoru podle provozních podmínek. Hmotnost 24,15 kg je významný parametr při plánování montáže, protože ovlivňuje způsob manipulace a případnou potřebu závaží nebo podpěr.
Montáž a připojení
Přírubový kompenzátor se montuje mezi dvě příruby potrubí. Je třeba dodržet předepsané rozměry zkrácení a prodloužení, které jsou uvedeny v technickém listě výrobce. Před montáží je nutné zkontrolovat stav těsnění a přírub. Běžné chyby při montáži zahrnují nedodržení tolerancí, nesprávné utažení šroubů nebo použití nekompatibilních těsnění. Při montáži se doporučuje použít rovné momenty na všechny šrouby a postupně je utahovat ve více fázích.
Kompatibilita a příslušenství
Kompenzátor je kompatibilní s potrubími s přírubami PN 16 dle STN EN 1092-1. Pro správnou funkci je třeba zajistit, že příruby a těsnění jsou ve stejném provedení. Doporučuje se objednat i další příslušenství, jako jsou šrouby a těsnící materiály, které jsou vhodné pro dané prostředí. Související produkty mohou zahrnovat i jiné kompenzátory nebo armatury z řady F8.
Technické souvislosti pro projektanta
Kompenzátor funguje na principu pružného přijímání dilatačních pohybů potrubí. Materiál pružného prvku je EPDM vyztužený nylonem, což zajišťuje odolnost proti vodě a glykolu. Příruby jsou z pozinkované oceli, což zaručuje odolnost proti korozi. Pro hydraulické zapojení je důležité zajistit, aby kompenzátor byl správně umístěn v systému, aby přijal všechny očekávané pohyby. Pro správnou funkci a životnost je třeba zohlednit hydraulické ztráty a zatížení systému.
Servis a provoz
Údržba kompenzátoru zahrnuje pravidelnou kontrolu těsnění a přírub. Je třeba sledovat, zda nedochází k poškození pryžového prvku nebo ke korozi přírub. V případě poškození je třeba kompenzátor vyměnit. Servisní intervaly nejsou v podkladu uvedeny, proto se doporučuje provádět kontrolu podle potřeby nebo podle pokynů výrobce.
Časté dotazy
Lze kompenzátor použít pro vodu s glykolem?
Je vhodný pro vodu obsahující až 50 % glykolu.
Je kompenzátor vhodný pro páru?
Ne, není vhodný pro páru, plyny a kapaliny obsahující oleje nebo uhlovodíky.
Je kompenzátor certifikován pro pitnou vodu?
Je certifikován pro pitnou vodu a RÚVZ Poprad.
Je nutné dodržovat hodnoty zkrácení a prodloužení?
Je bezpodmínečně nutné dodržet hodnoty zkrácení a prodloužení podle předpisu výrobce.
Doplňkové parametry
| Kategorie: | BRA.F8.500 - pryžový kompenzátor - ocel |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 24.15 kg |
| Jmenovitá světlost (DN): | DN 125 a více |
| Typ připojení: | příruba |
| Materiál: | ocel / litina |
