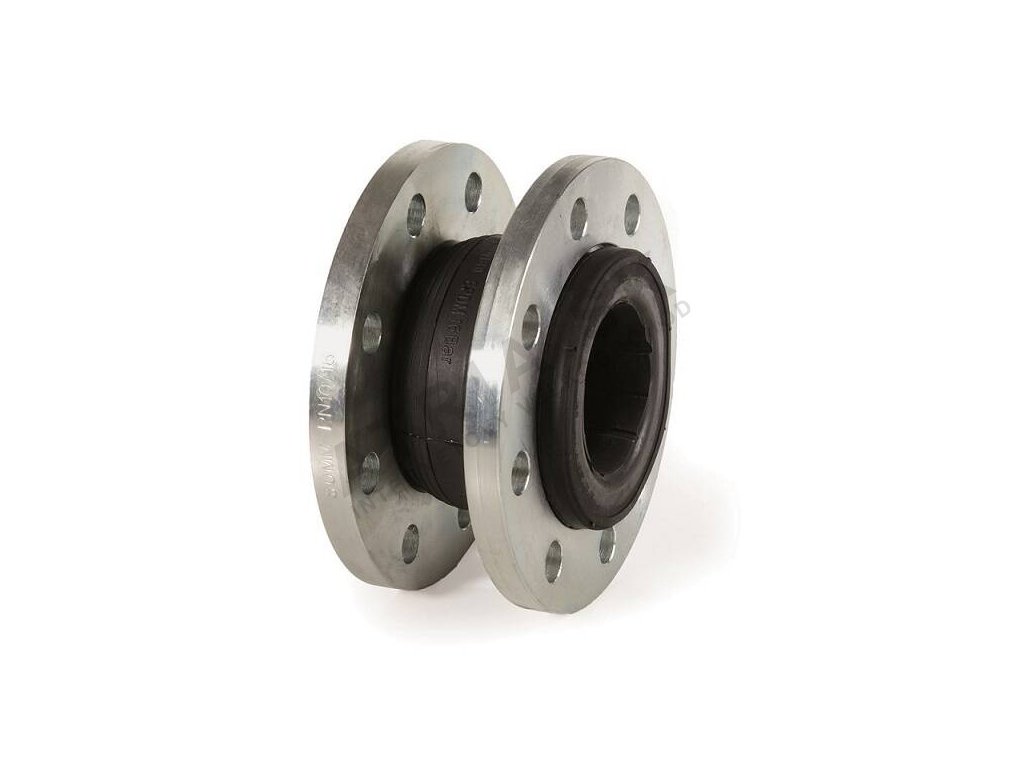

Přírubový pryžový kompenzátor - řada F8 - DN 200; L=177mm BRA.F8.500

Detailní popis produktu

Přírubové pryžové kompenzátory jsou nezbytné prvky v hydraulických soustavách, kde jsou potřeba absorbovat mechanické napětí způsobená tepelným roztažením nebo hydraulickými rázy. Tento kompenzátor IVAR řady F8 DN 200 je vhodný pro vytápění, klimatizaci a rozvody vody. Instalatéři ho často používají v průmyslových i komerčních objektech, kde je důležitá těsnost a odolnost proti chemickému stárnutí. Při montáži je třeba respektovat hydraulické vlastnosti systému a zároveň záruku trvanlivosti kompenzátoru.

V praxi je kompenzátor často součástí otopných systémů s podlahovým vytápěním nebo s otopnými tělesy, kde je výrazně zatížen cyklickým pohybem potrubí. Díky své konstrukci z EPDM a vyztužení nylonem je schopen vydržet opakované zatížení a zároveň zůstává těsný. Důležitým aspektem je i správné připojení k přírubám a dodržení parametrů zkrácení a prodloužení dle výrobce.

Technické parametry

Hmotnost kompenzátoru je 17,5 kg, což je důležité pro dimenzování montážních závitů a podpěr. Maximální pracovní tlak je 16 bar, což omezuje jeho použití na systémy s nižším hydraulickým zatížením. Tepelný rozsah je od -10 °C do +100 °C, což je vhodné pro otopné a klimatizační systémy. Materiál přírub je pozinkovaná ocel a pružný prvek je EPDM vyztužený nylonem.

Montáž a připojení

Montáž kompenzátoru začíná kontrolou rozměrů potrubí a přírub. Příruby musí být PN 16 dle STN EN 1092-1. Je třeba zajistit, že kompenzátor je správně osazen a vložen mezi příruby. Důležitým krokem je dodržení hodnot zkrácení a prodloužení dle tabulky výrobce – ty jsou kritické pro hydraulickou funkčnost a životnost kompenzátoru. Častou chybou je nedodržení těchto hodnot, což může vést k poškození pryžového prvku nebo k nekvalitnímu těsnění. Při montáži se doporučuje použít vhodné těsnění a závitové těsnicí pásky.

Kompatibilita a příslušenství

Kompenzátor je kompatibilní s potrubími DN 200 a přírubami PN 16. Pro správnou funkci je nutné použít vhodné těsnění a příruby. Související produkty zahrnují přírubové armatury, kulové kohouty a těsnicí pásky. Doporučuje se také objednat technický list výrobce, který obsahuje tabulky zkrácení a prodloužení.

Technické souvislosti pro projektanta

Kompenzátor funguje jako pružný prvek, který přenáší hydraulické síly a zároveň přijímá deformace potrubí. Materiál EPDM vyztužený nylonem je odolný vůči vodě s glykolem až do 50 %, což omezuje jeho použití na systémy s nízkou chemickou agresivitou. Hydraulické zapojení musí zahrnovat dostatečný prostor pro pohyb kompenzátoru a zároveň zajistit, že nejsou zatíženy nevhodné síly. Provozní životnost kompenzátoru závisí na dodržení parametrů zkrácení a prodloužení, na čistotě média a na hygienických podmínkách systému.

Servis a provoz

Provozní kontrola kompenzátoru zahrnuje pravidelné kontrolování těsnosti a stavu pryžového prvku. Je důležité sledovat, zda nejsou známky opotřebení nebo chemického stárnutí. V případě zjištění poškození je nutné kompenzátor vyměnit. Výměna se provádí při vypnutém systému a po odtokování média. Servisní intervaly nejsou v podkladu uvedeny, proto se doporučuje provádět kontrolu podle stavu systému a doporučení výrobce.

Časté dotazy

Lze kompenzátor použít v systémech s glykolem?
Je možné použít kompenzátor v systémech s vodou obsahující až 50 % glykolů. Není vhodný pro páru, plyny nebo kapaliny s oleji nebo uhlovodíky.

Jaký je maximální pracovní tlak kompenzátoru?
Maximální pracovní tlak je 16 bar. Tento parametr je důležitý pro dimenzování hydraulické soustavy a pro výběr vhodného kompenzátoru.

Jaký je rozsah provozních teplot?
Provozní teplota se pohybuje od -10 °C do +100 °C. Tento rozsah je vhodný pro většinu otopných a klimatizačních systémů.

Jak se kompenzátor montuje mezi příruby?
Montáž zahrnuje osazení kompenzátoru mezi příruby PN 16. Je důležité dodržet hodnoty zkrácení a prodloužení dle tabulky výrobce a zajistit těsnost přírub.
