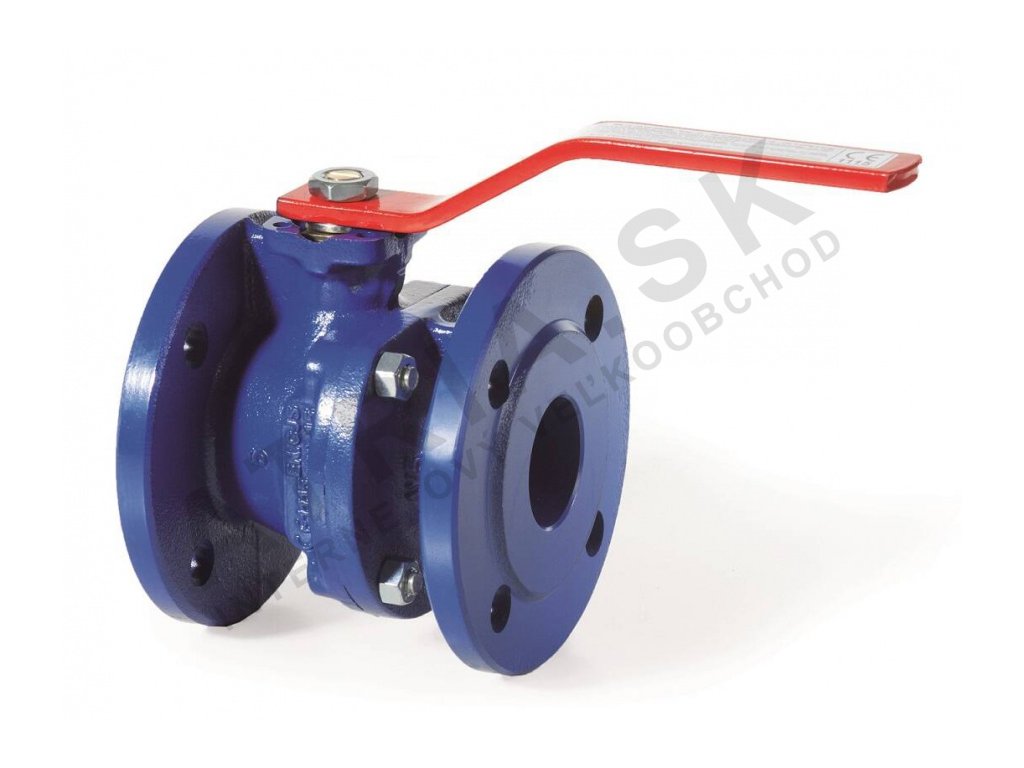

Přírubový kulový uzávěr - koule a dřík z nerezové oceli řady B2.1 - DN 15; L=115mm BRA.B2.111

Detailní popis produktu

Uzávěr se využívá v hydraulických systémech otopných a klimatizačních zařízení, kde je potřeba spolehlivého uzavření průtoku média. Je vhodný pro rozvody teplé i studené vody, vzduchu a pro systémy s teplotou média v rozmezí -10 °C až +100 °C. Typické aplikace zahrnují připojování otopných těles, zásobníků teplé vody, nebo armatur na rozdělovačích a regulačních systémech.

Při montáži je třeba dbát na správné připojení přírub k rozdělovači nebo potrubí, případně k armatuře. Důležité je také zkontrolovat těsnost spojení a dodržení momentu utažení dle pokynů výrobce. Uzávěr je vybaven dělitelným tělem s dvěma O-kroužky z NBR, což zajišťuje těsnost i při dlouhodobém provozu. Vzhledem k přírubám PN 16 dle EN 1092-1 je vhodný pro hydraulické soustavy, kde je důležitý přesný průtok a uzavřenost.

Technické parametry

Maximální pracovní tlak 16 bar umožňuje použití v hydraulických soustavách s vyšším zatížením. Rozsah teplot od -10 °C do +100 °C zaručuje funkčnost i v zimním provozu. Materiálové složení (slitina GJS 400-15 pro tělo, nerez AISI 304 pro kouli a dřík) zajišťuje odolnost proti korozi i v agresivních prostředích. Tyto parametry mají vliv na volbu armatury při dimenzování potrubí a hydraulických systémů.

Montáž a připojení

Armatura je vybavena přírubami dle STN EN 1092-1 a lze ji připojit pomocí šroubení nebo těsnicího materiálu mezi přírubami. Před montáží je nutné zajistit čistotu přírub a správné usazení těsnicího kroužku. Důležitý je správný moment utažení šroubů dle technického listu. Nevhodné je provozovat armaturu bez plně otevřeného nebo uzavřeného polohy, protože může vést k opotřebení povrchu koule. Nečastou chybou je nesprávné těsnění nebo nesprávný moment utažení, což může vést k únikům média.

Kompatibilita a příslušenství

Armatura je kompatibilní s přírubami a rozdělovači stejného PN (PN 16). Pro montáž je vhodné doobjednat těsnicí kroužky a šroubení podle rozměrů přírub. Vhodné je také použití pohonů dle ISO 5211 pro automatizaci ovládání. Kombinace s jinými armaturami, jako jsou regulátory průtoku nebo ventily, je možná, pokud jsou dodrženy rozměrové i hydraulické parametry.

Technické souvislosti pro projektanta

Kulový uzávěr funguje na principu uzavření toku média koulí, která se otáčí kolem své osy. Plný průtok je zajištěn díky konstrukci full-flow, která minimalizuje odpor průtoku. Tělo je vyrobeno ze železa GJS 400-15, což zaručuje dostatečnou pevnost i při nižších teplotách. Koule i dřík jsou z nerezu AISI 304, což zajišťuje odolnost proti oxidaci a korozi. V soustavě je možné integrovat uzávěr do rozdělovačů nebo mezi potrubními úseky. Hydraulické vlastnosti závisí na správném nastavení hydraulického systému a na průměru potrubí.

Servis a provoz

V provozu není nutná pravidelná údržba, avšak je vhodné pravidelně kontrolovat těsnost spojení a stav O-kroužků. V případě úniku je třeba vypnout systém a zkontrolovat těsnění i stav koule. Výměna těsnění nebo koule je možná díky dělitelnému tělu. Vzhledem k vysoké kvalitě materiálu a konstrukce není uvedeno žádné konkrétní servisní intervaly nebo lhůty.

Časté dotazy

Lze armaturu použít v systémech s párou?
Není vhodné pro regulaci páry, protože konstrukce armatury není optimalizovaná pro parní prostředí.

Může být armatura použita i s pohony?
Ano, armatura je vybavena konstrukcí pro montáž pohonů dle ISO 5211.

Jaká je maximální pracovní teplota?
Armatura je schopna pracovat v rozmezí od -10 °C do +100 °C.

Jaké jsou rozměry přírub a závitů?
Armatura má připojovací rozměry dle STN EN 1092-1 s přírubami PN 16.
